4-1-2.
电源电压规格的变更
要改变电源电压时，请切换变压器的分接头及配线。
200V 系列变压器(EZ144515911)的连接 (RX-7)
※AC200V 规格不配备变压器。
U
V W
電源入力線(U) 電源入力線(V) 電源入力線(W)
U
U
U
U
V
V
V
V
W
W
W
W
AC220V 时连接
U V W
電源入力線(U) 電源入力線(V) 電源入力線(W)
U U U U V V V V W W W W
AC230V 时连接
U V W
電源入力線(U) 電源入力線(V) 電源入力線(W)
U U U U
V V V
V W W W
W
AC240V
时连接
电源输入线 (U) 电源输入线 (V) 电源输入线 (W)
电源输入线 (U) 电源输入线 (V) 电源输入线 (W)
电源输入线 (U) 电源输入线 (V) 电源输入线 (W)
安装要领书
18
400V 系列变压器(EZ144516011)的连接 (RX-7)
U
V W
電源入力線(U) 電源入力線(V) 電源入力線(W)
U
U
U
U
V
V
V
V
W
W
W
W
AC380V 时连接
U V W
電源入力線(U) 電源入力線(V) 電源入力線(W)
U U U U V V V V W
W W W
AC400V 时连接
U
V W
電源入力線(U) 電源入力線(V) 電源入力線(W)
U
U U U V V V V W W W W
AC415V 时连接
U
V W
電源入力線(U) 電源入力線(V) 電源入力線(W)
U
U
U
U
V
V
V
V
W
W
W
W
AC430V 时连接
电源输入线
(U)
电源输入线
(V)
电源输入线
(W)
电源输入线 (U) 电源输入线 (V) 电源输入线 (W)
电源输入线
(U)
电源输入线
(V)
电源输入线
(W)
电源输入线 (U) 电源输入线 (V) 电源输入线 (W)
安装要领书
19
变压器

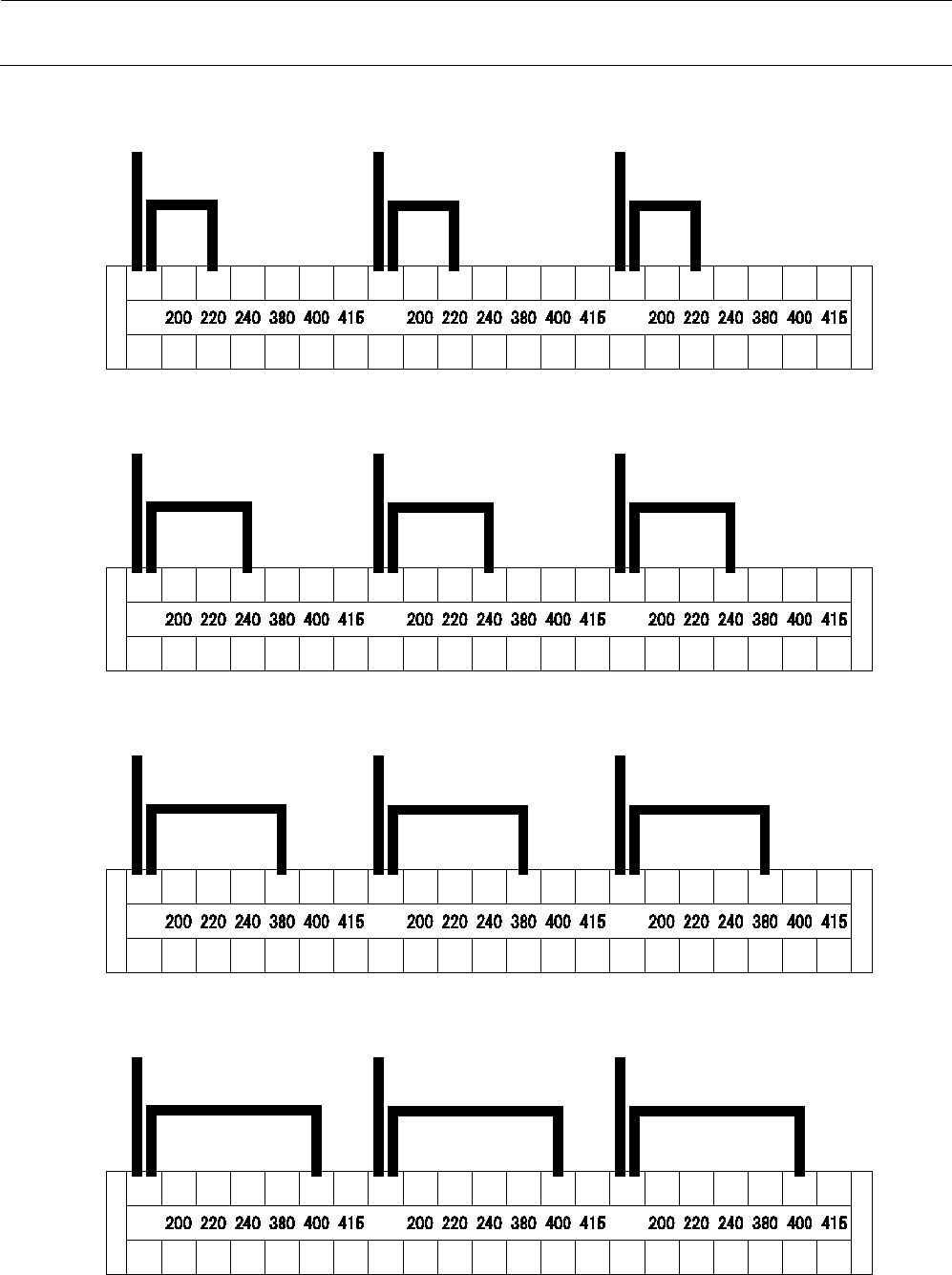

(40159296)的连接 (RX-7R)
U V W
電源入力線(U) 電源入力線(V) 電源入力線(W)
AC220V 时连接
U
V W
電源入力線(U) 電源入力線(V) 電源入力線(W)
AC240V 时连接
U V W
電源入力線(U) 電源入力線(V) 電源入力線(W)
AC380V 时连接
U V W
電源入力線(U) 電源入力線(V) 電源入力線(W)
AC400V 时连接
电源输入线 (U) 电源输入线 (V) 电源输入线 (W)
电源输入线 (U) 电源输入线 (V) 电源输入线 (W)
电源输入线 (U) 电源输入线 (V) 电源输入线 (W)
电源输入线 (U) 电源输入线 (V) 电源输入线 (W)
