安装要领书 25 RX -7 R 时 1. 向上抬起空气装 置过滤减压阀上 的手柄， 在能 看到橙色线的状 态下， 向逆时针方向 旋转直至完全 拧 到底，使之处于 减压至 0MPa 的状态。 2. 将空气装置的一 次压缩空气引入 用插头牢牢连 接到工厂侧一次 压缩空气导管 的插座上 。 3. 打开工厂侧一次 压缩空气侧的阀 门 ，向本机输送压 缩空气。 4. 顺时针方向慢慢 旋转空气装置 / 过滤减压阀 的调压手柄 ，直至 本机正面 上…
安装要领书
24
4-4.
空气源的连接和真空泵的运转
4-4-1.
一次压缩空气源的连接
将所需空气源导入本机，调整压力。
警告
关于工厂侧一次压缩空气，供给气体
请务必使用压缩空气，而不要使用除此之外的流体。
含有大量水分的压缩空气会造成装置运行故障。请用户自行准备
空气干燥器，排水收集器等水分去除装置进行处理。
压缩空气内含有化学药品，以及含有机溶剂的合成油，盐分，腐
蚀性气体等物质时，会造成装置损坏和运行故障，请勿供给。
注意
•
工厂侧一次压缩空气请务必使用通过压缩空气净化装置供给的
0.49MPa
至
0.92MPa
的干燥空气。潮湿空气会对元件的吸取，贴片造成不良影响，引起本机误动作。
RX-7
时

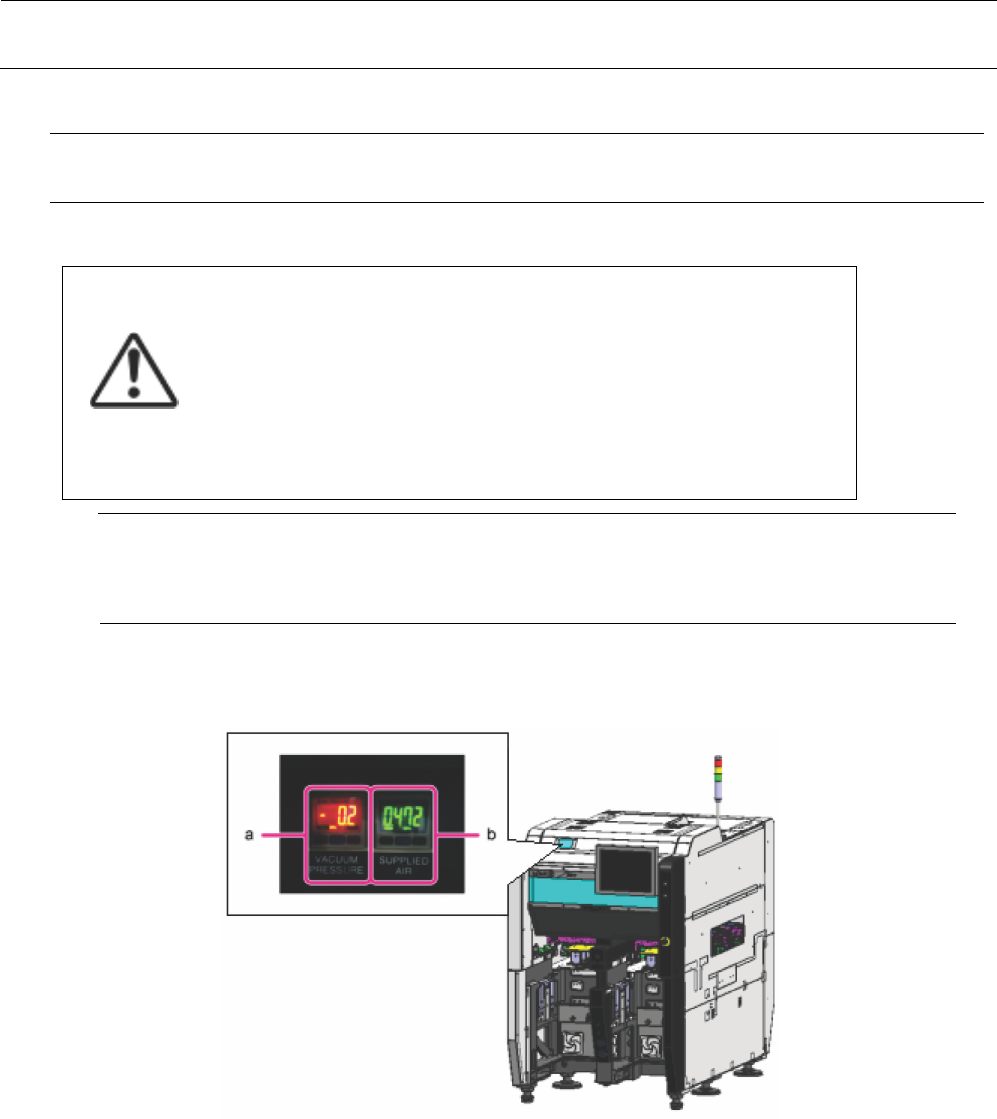

从本机正面上方的小窗可以确认真空压力和供给压力。(RX-7)
(a) VACUUM PRESSURE
显示本机内置真空泵的压力。
(b) SUPPLIED AIR
显示供给到本机的空气通过减压阀后的压力。调整阀门，使供给空气源的压力为
0.49MPa(5kgf/cm
2
)
。
安装要领书
25
RX-7R
时
1.

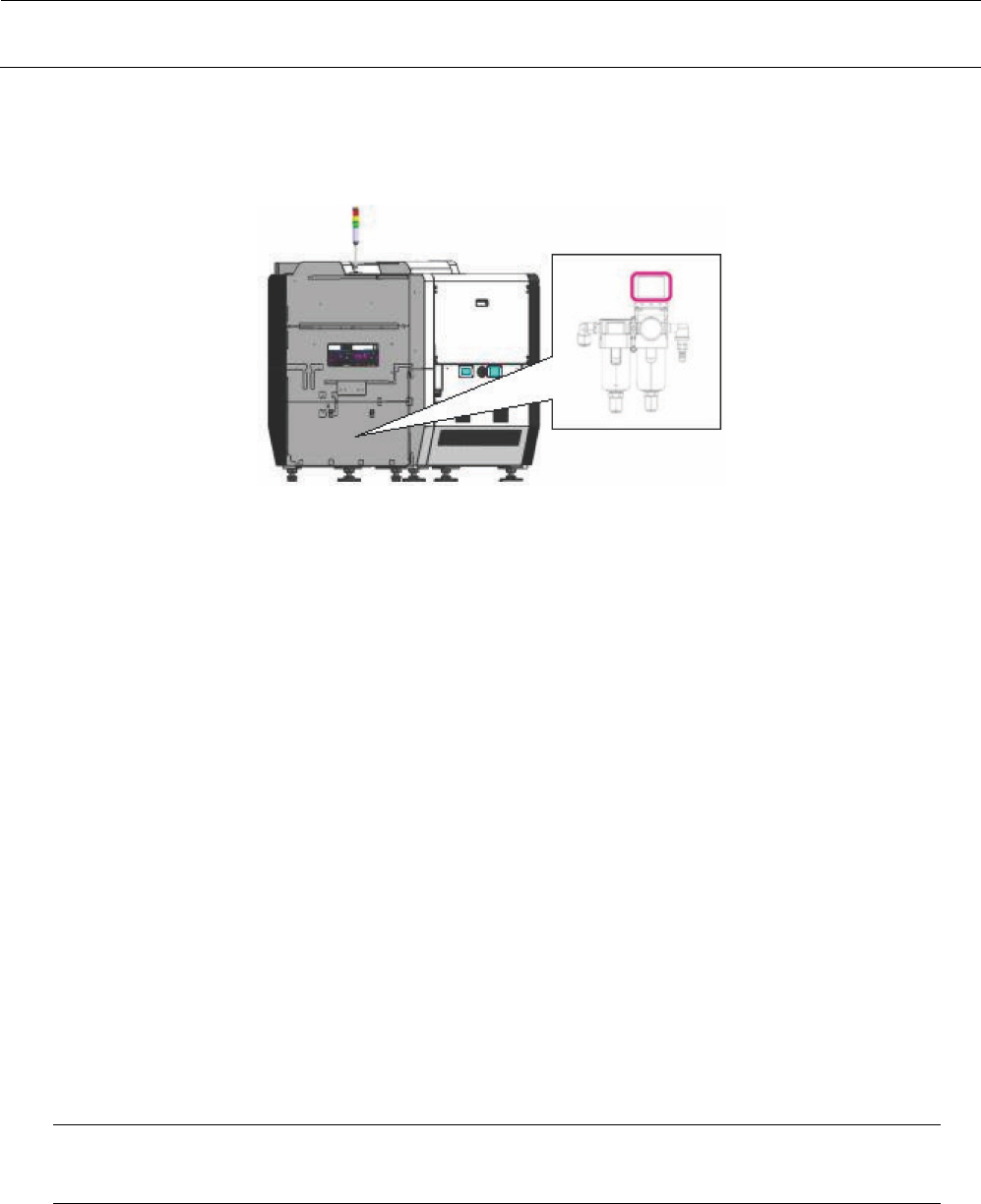

向上抬起空气装置过滤减压阀上的手柄，在能看到橙色线的状态下，向逆时针方向旋转直至完全拧
到底，使之处于减压至 0MPa 的状态。
2.
将空气装置的一次压缩空气引入用插头牢牢连接到工厂侧一次压缩空气导管的插座上
。
3.
打开工厂侧一次压缩空气侧的阀门
，向本机输送压缩空气。
4.
顺时针方向慢慢旋转空气装置/过滤减压阀的调压手柄，直至本机正面上方的 SUPPLIED AIR(b) 压
力显示变为 0.49MPa。
5.
压力显示变为
0.49MPa (5 kgf/cm
2
)
后，锁住调压手柄。
请按下述操作顺序实施供给压力的调整。在进行下述作业之前，请对“６ 接通主电源前的检测”的全
部项目进行确认。
1.
接通本机背面的主断路器。
(属于变压器选项规格时，先将变压器用的断路器置于 ON)
2.
将本机正面的主开关置于
ON
。
慢慢转动位于背面供气装置中的过滤调节器的调压手柄，使顶部菜单中显示的供给压力成为
0.49MPa。（当压力变得过高时，请先将压力降到 0.49MPa 以下，再把压力朝增高方向调整。）
3.
压力显示变为
0.49MPa (5 kgf/cm
2
)
后，锁住调压手柄。
注意
请用户自行准备连接到主机的
φ12mm
空气导管和空气源的供给切断装置。
安装要领书
26
4-4-2.
真空泵的压力确认
本机内置有真空泵，用于吸取元件。使该真空泵运行。
1.
接通本机背面的主断路器
。
2.
按下本机正面的 POWER ON 开关。(RX-7 时)
将本机正面的主开关置于
ON
。
(RX-7R 时)
3.
显示贴片头的操作画面。
关于操作方法的详情，请参阅「使用说明书 4-9-2.贴片头控制」。
显示贴片头操作画面后，真空泵将自动打开。
真空泵将旋转，以下述方法确认真空压力显示在 -86.0 kPa 以下。
RX-7 时 ：本机前面上部的 VACUUM PUMP 真空压力计
RX-7R 时 ：本机操作画面的 VACUUM 压力显示
Tips
•
关闭贴片头操作画面后，真空泵将自动关闭。
•
有关贴片头操作画面的详情，请参阅「使用说明书
4-9-2.
贴片头控制」的「贴片头气体的切换
操作」。
请确认真空泵的旋转方向。

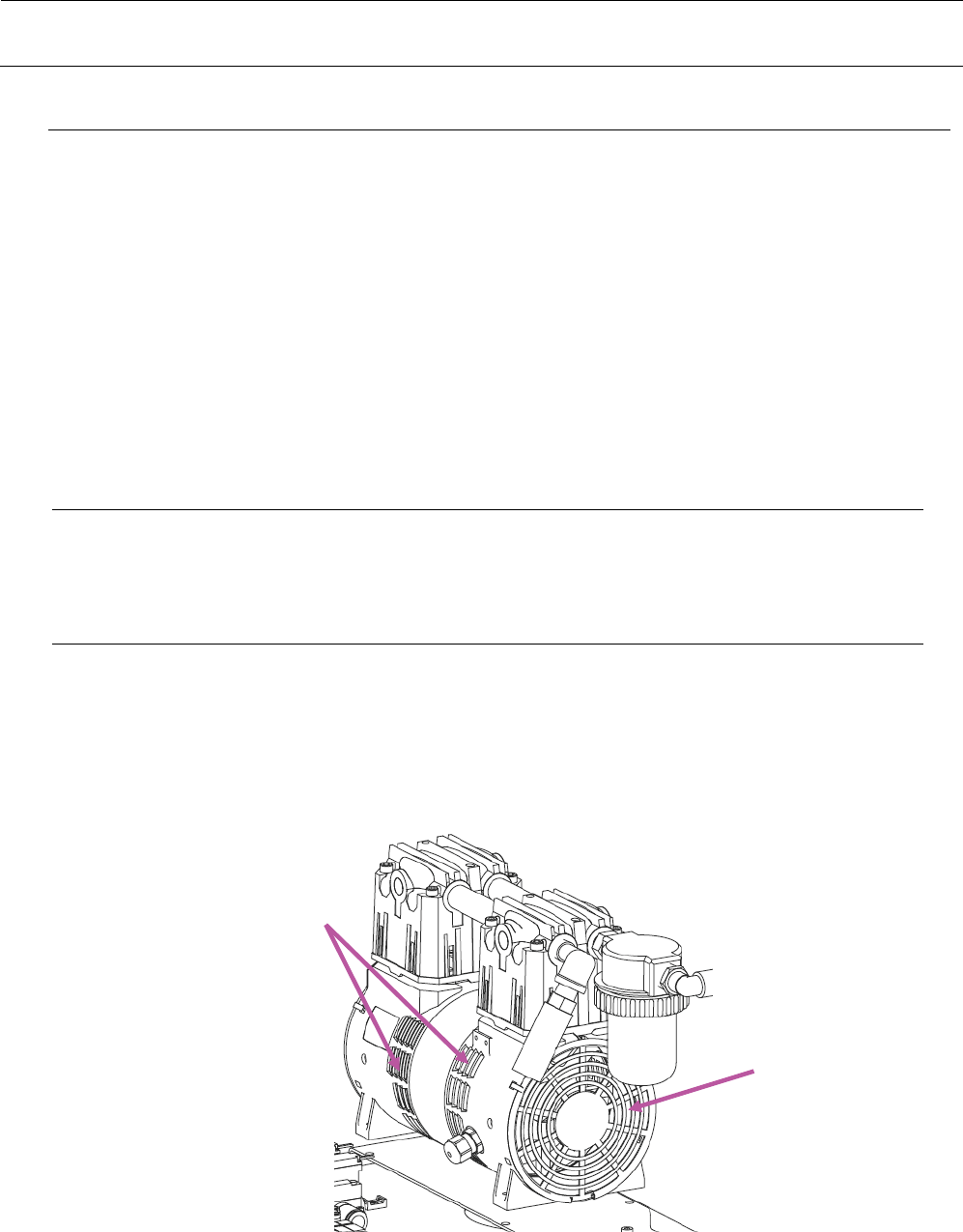

请在真空泵旋转的状态下，将纸片靠近下图所示的真空泵排气口，确认有排气使纸片从排气
口吹离。
当旋转方向相反时，气流将相反，从排气口吸气，纸片被吸引到排气口。
※如果是从排气口吸气（纸片被吸近到排气口时），说明真空泵的旋转方向是反的。因有可
能引起故障，请实施下面的＜真空泵旋转方向相反时进行的作业＞。
※实施作业后，请一定要再次确认真空泵的旋转方向。
排气口
吸气口
