安装要领书 12 3-8. 作业区域 使用 电动 供料器及一次性 更换台车时所需 的作业空间如下 所示。请勿在 该区域内放置物 品。 3- 9. 传送部位的安全措 施 本机左右有传送 入口和传送出口 ，规定了可传 送基板的最大宽 度。 安装于本机前后 的装置请尽量靠 近传送入口和 传送出口安装， 避免手能伸入。 如果无论如何无 法避免， 请采取加装安全 罩等安全措施。 安全措施示例： 单通道的情况下
安装要领书
11

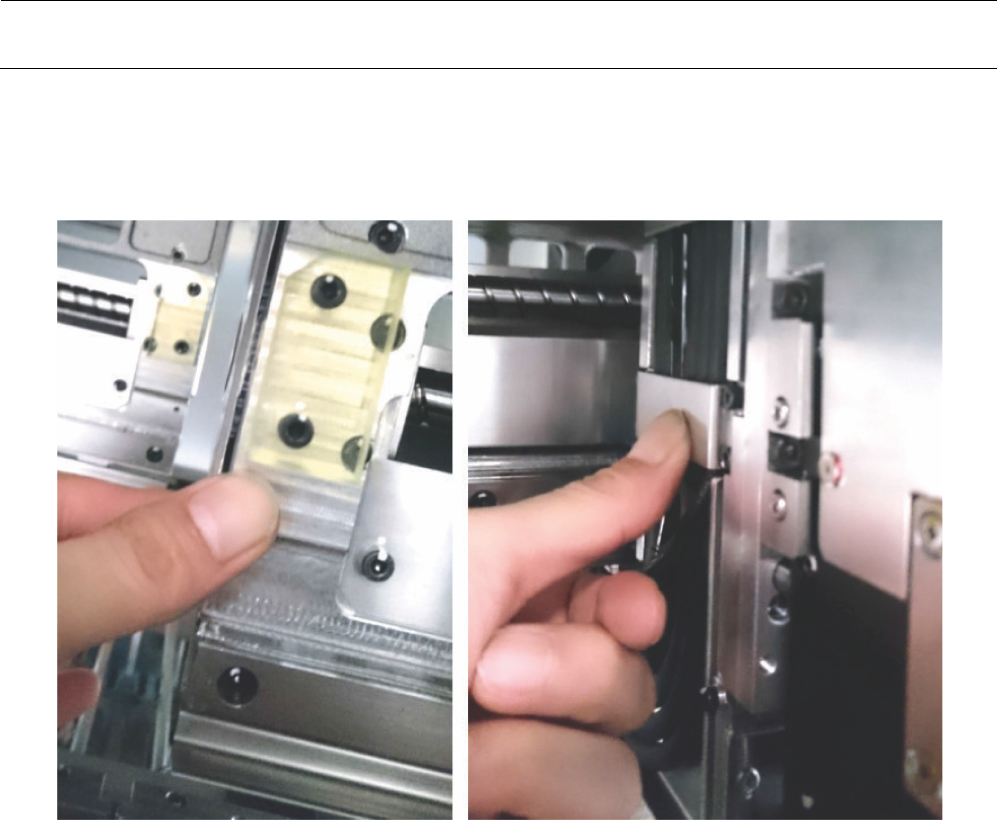

手动移动 XY 轴时的注意事项
把持贴片头使 XY 轴移动时，会增加负荷，有可能导致精度降低。
按下图所示，按住 X 轴框架(铸件)、Z 轴框架的电缆固定板金，使之移动。
安装要领书
12
3-8.

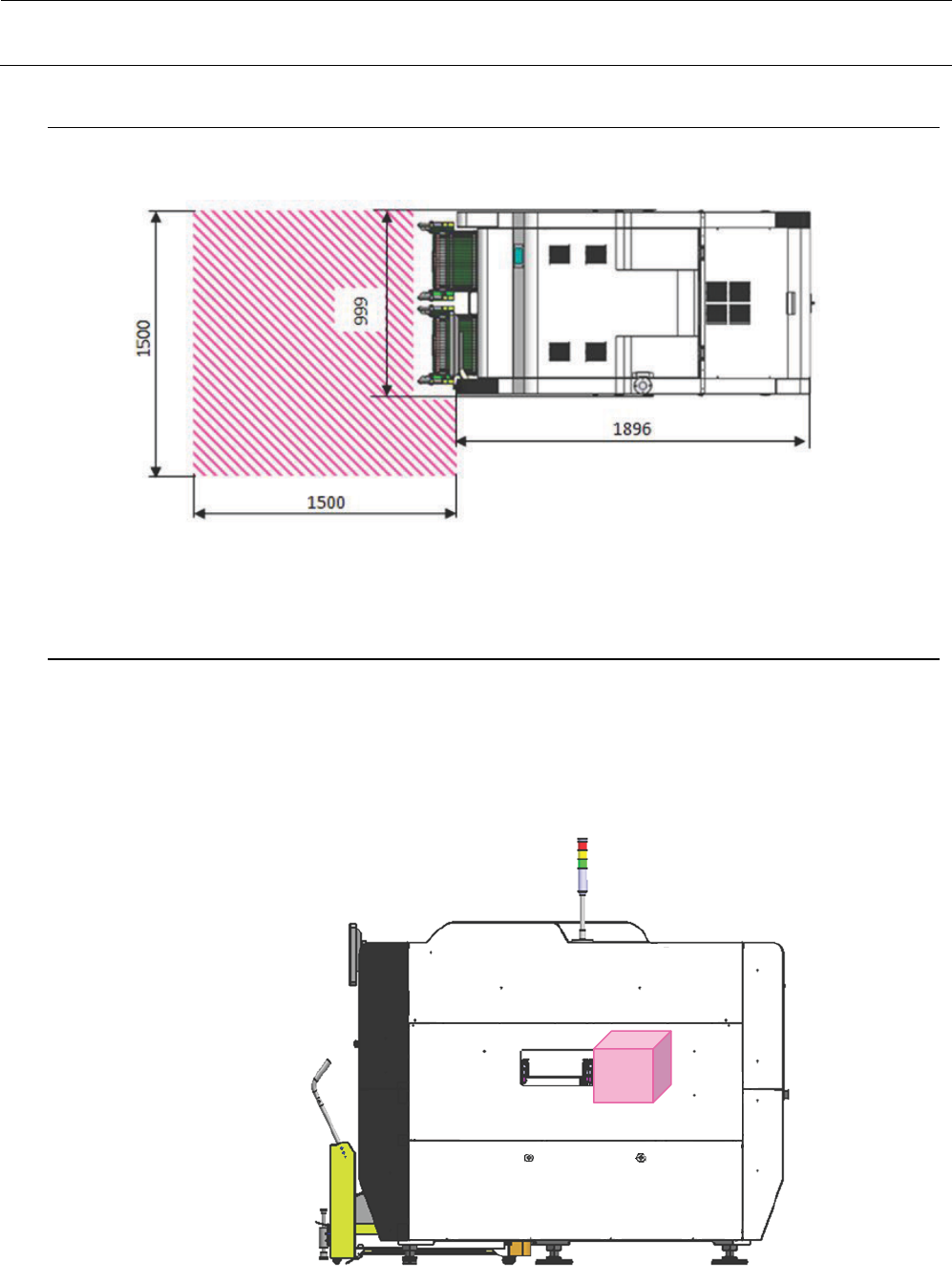

作业区域
使用电动供料器及一次性更换台车时所需的作业空间如下所示。请勿在该区域内放置物品。
3-9.
传送部位的安全措施
本机左右有传送入口和传送出口，规定了可传送基板的最大宽度。
安装于本机前后的装置请尽量靠近传送入口和传送出口安装，避免手能伸入。如果无论如何无法避免，
请采取加装安全罩等安全措施。
安全措施示例：单通道的情况下
安装要领书
13
4.
电器系统的连接
4-1.
电源电缆的连接口
4-1-1.
电源电缆的连接
警告
关于一次电源电缆的连接作业，请严格遵守下述注意事项。如果作业时不遵守这
些注意事项，可能引起意想不到的危险状况，其结果有发生人员严重受伤甚至死
亡的危险。
本机一次电源的规格记载于机器铭板上。请勿使用记载以外的电源。
请务必由持有电工证的人员进行作业。
在将工厂侧一次电源电缆连接到本机之前，请务必关闭工厂电源电缆的总电
源。
本机一次电源的规格记载于机器铭板上。请勿使用记载以外的电源。
工厂侧的一次电源电缆请使用
4
芯截面积
3.5mm
2
(AWG 12)
或更粗的橡胶
绝缘电缆。请勿使用更细的电缆。
请在工厂侧一次电源电缆的电线端部安装符合电线尺寸的圆形压着端子。如果
使用裸线或非圆形端子，电线容易从端子终端脱落，引起意想不到的危险状况，
其结果会引起火灾和触电等事故。
请根据使用地区的规定将本机妥善接地。未完全接地不仅会引起机器的误动
作，也可能造成火灾和触电等。
请切实固定工厂侧一次电源电缆，以免对圆形压接端子造成负担。
连接了工厂侧一次电源电缆的地线时，请务必确认本机电源的相序。
取下本机正面左下方的盖（罩）子前，请务必关闭工厂侧电源。如果工厂侧一
次电源进入一次电源连接端子板，即使关闭了本机的主断路器，电压也会施加
到本机内部的机器上，有触电的危险。
注意
•
本机是工业产品。请勿直接连接到普通家用，办公用的低电压电源上。请对工厂用的高压，中
压电源进行减压后，供给合适的电源电压。
