7-62 Samsung Component Placer SM 411F/411FN Administrator ’ s Guide 그림 7.26 “ User IC 의 Lead Parameter & Group ” 대화상자에서의 “ Lead Group ” 설정화면 <Lead G roup> 영역 Lead Group 을 설정합니 다 . <Group No.> 열 Lead G…
7-61
부품
등록
하위 허용오차를 포함한 Lead의 길이를 입력합니다.
<Pitch Typ> 열
인접한Lead의 중심간의 거리인 Pitch를 입력합니다.
<Pitch Max> 열
상위 허용오차를 포함한 Pitch를 입력합니다.
<Pitch Min> 열
하위 허용오차를 포함한 Pitch를 입력합니다.
<Foot Typ> 열
Lead가 바닥면에 접촉하는 길이를 입력합니다.
<Foot Max> 열
상위 허용오차를 포함한 Foot를 입력합니다.
<Foot Min> 열
하위 허용오차를 포함한 Foot를 입력합니다.
<Tolerance Tan> 열
Lead가 옆으로 휘어져 있을 때 허
용되는 공차를 설정합니다. <Lead Pitch>에 대
한 백분율로 설정합니다.
<Tolerance Rad> 열
Lead의 길이방향으로 허용되는 공차를 설정합니다. <Lead Length>에 대한 백분
율로 설정합니다.
7.1.4.2. Lead Group
User IC의 Lead Group을 설정합니다. 설정 가능한 Lead Group의 최대 개수는 16개
입니다.
7-62
Samsung Component Placer SM411F/411FN Administrator
’
s Guide

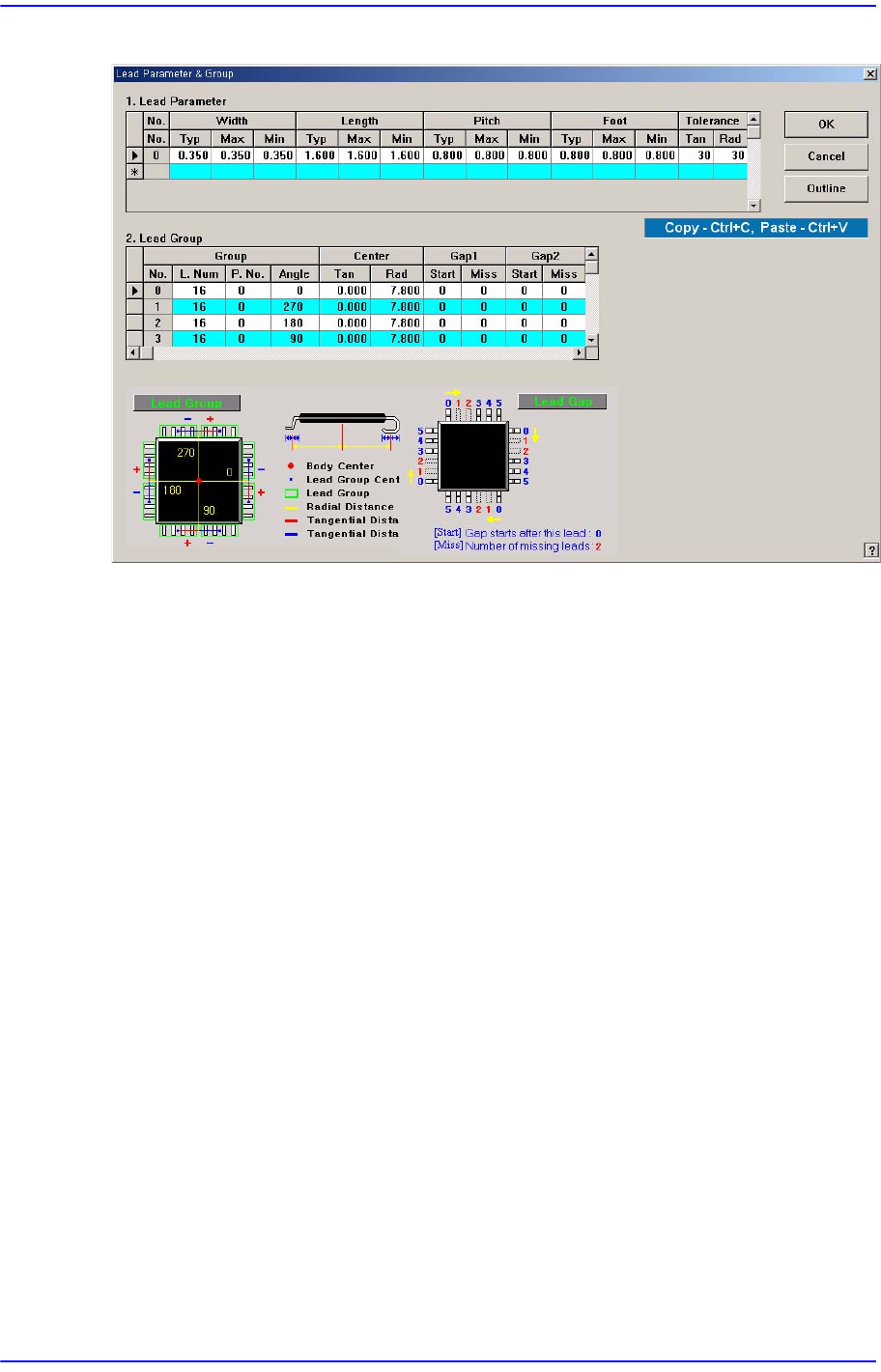

그림
7.26
“
User IC
의
Lead Parameter & Group
”
대화상자에서의
“
Lead Group
”
설정화면
<Lead Group> 영역
Lead Group을 설정합니다.
<Group No.> 열
Lead Group번호를 표시합니다. 가능한 범위는 0 – 15입니다.
<Group L. Num> 열
Lead Group이 가지는 Lead의 개수를 입력합니다.
<Group P. No.> 열
Lead Group이 참조하는 Lead Parameter 번호를 설정합니다. 설정 가능한 범위는
0 – 7입니다.
<Group Angle> 열
Lead Group이 부품의 어느 방향에 있는지를 설정합니다. 위의 그림에서 0, 90,
180, 270으로 표시되어 있는 것이 Angle을 나타냅니다.
<Center Tan> 열
부품의 기준점(일반적으로 부품중심)에서 Lead Group의 중심까
지의 접선 방향
으로의 거리를 입력합니다.
<Center Rad> 열
부품의 기준점(일반적으로 부품중심)에서 Lead Group의 중심까지의 법선 방향
으로의 거리를 입력합니다.
<Gap1 Start> 열
7-63
부품
등록
Lead Group에서 비어 있는 첫 번째 Lead를 설정합니다.
Start번호의 Lead 다음부터 Lead가 비어 있습니다.
<Gap1 Miss> 열
Lead Group에서 비어 있는 첫 번째 Lead를 설정합니다.
Miss 개수만큼 Lead가 비어 있습니다.
<Gap2 Start> 열
Lead Group에서 비어 있는 두 번째 Lead를 설정합니다.
Start번호의 Lead 다음부터 Lead가 비어 있습니다.
<Gap2 Miss> 열
Lead Group에서 비어 있는 두 번째 Lead를 설정합니다.
Miss 개수만큼 Lead가 비어 있습니
다.
<Gap3 Start> 열
Lead Group에서 비어 있는 세 번째 Lead를 설정합니다.
Start번호의 Lead 다음부터 Lead가 비어 있습니다.
<Gap3 Miss> 열
Lead Group에서 비어 있는 세 번째 Lead를 설정합니다.
Miss 개수만큼 Lead가 비어 있습니다.
<Gap4 Start> 열
Lead Group에서 비어 있는 네 번째 Lead를 설정합니다.
Start번호의 Lead 다음부터 Lead가 비어 있습니다.
<Gap4 Miss> 열
Lead Group에서 비어 있는 네 번째 Lead를 설
정합니다.
Miss 개수만큼 Lead가 비어 있습니다.
7.1.4.3. HDMI Connector 장착
HDMI Connector를 장착하기 위해서는 부품의 Part Data를 등록하고, 해당 부품의
장착점을 티칭해야 합니다. Fix Camera가 없는 장비에서는 사용 할 수 없습니다.
Part Data 등록
다음의 그림과 같이 티칭박스를 이용해서 부품을 흡착한 헤드를 Fix Camera의
중심으로 이동시키십시오.
부품의 삽입되는Pin의 위치가 SMVision창의 십자선에 걸쳐지도록 갠트리를 이
동시키십시오. 정확히 티칭된 위치를 부품의 중심으로 설정하십시오.
