12-74
Samsung Component Placer SM411F/411FN Administrator
’
s Guide
<Select Camera> 콤보박스박스에서 선택된 Camera에 대해서 Light Level에 대한
Test 또는 자동 Mapping을 수행합니다.
그림
12.15 Fly Camera
가
선택된
경우
그림
12.16 Fix Camera
가
선택된
경우
<1. Test Area> 영역
테스트용 노즐에서 조명 밝기를 확인할 영역을 지정합니다. 영역은 최대4개까
지 지정이 가능하며 Search 영역과 Excluded 영역을 함께 지정합니다. 즉, 원형
형태로 영역을 지정하게 됩니다.
테스트 영역은 전체 4개의 영역이 있는데, Area1 ~ Area4가 이에 해당됩니다.
자동설정되는 값이므로 변경하지 마십시오.
12-75
Machine Calibration
[Fly-Camera용 캘리브레션 노즐 바닥면 형상]
Test Area1 = Search Area(A) – Excluded Area (B + C)
Test Area2 = Search Area(B) – Excluded Area (C)
Test Area3 = Search Area(C)
Test Area4 = Test Area1 + Test Area2 + Test Area13
테스트 영역은 전체3개의 영역이 있는데, Area1 ~ Area3이 이에 해당됩니다
[Fix Camera용 캘리브레션 노즐 바닥면 형상]
Test Area1 = Search Area(A) – Excluded Area (B)
Test Area2 = Search Area(B)
Test Area3 = Test Area1 + Test Area2
<No> 열
Test Area의 일련 번호를 나타냅니다.
<Pos X> 열
영역 중심의 X 좌표를 표시합니다.
<Pos Y> 열
영역 중심의 Y 좌표를 표시합니다.
<Size X> 열
영역의 X방향 크기를 표시합니다.
<Size Y> 열
영역의 Y방향 크기를 표시합니다.
<T
ype> 열
영역의 형태를 지정합니다.
CIRCLE: 원형의 영역입니다.
RECT: 사각형 영역입니다.
12-76
Samsung Component Placer SM411F/411FN Administrator
’
s Guide
NONE: 영역을 지정하지 않습니다.
<2. Camera> 영역
조명 밝기 Test 또는 Mapping을 수행할 Camera를 선택합니다. 활성화되어 있는
Camera들은 동시에 지정이 가능합니다.
<3. Tool Setting> 영역
Test 또는 Mapping의 준비 작업을 수행합니다.
<Prepare Test / Mapping> 버튼
헤드에 부착되어 있는 모든 노즐들을 각 해당 ANC홀에 반납합니다. 그 전에
ANC 1번 홀에 캘리브레이션용 노즐인 LightFly 노즐을 배치하십시오.
작업이 왼료되면, <Test> 영역과 <Mapping> 영역의 <Start> 버튼과 <Test> 버튼
이 활
성화됩니다.

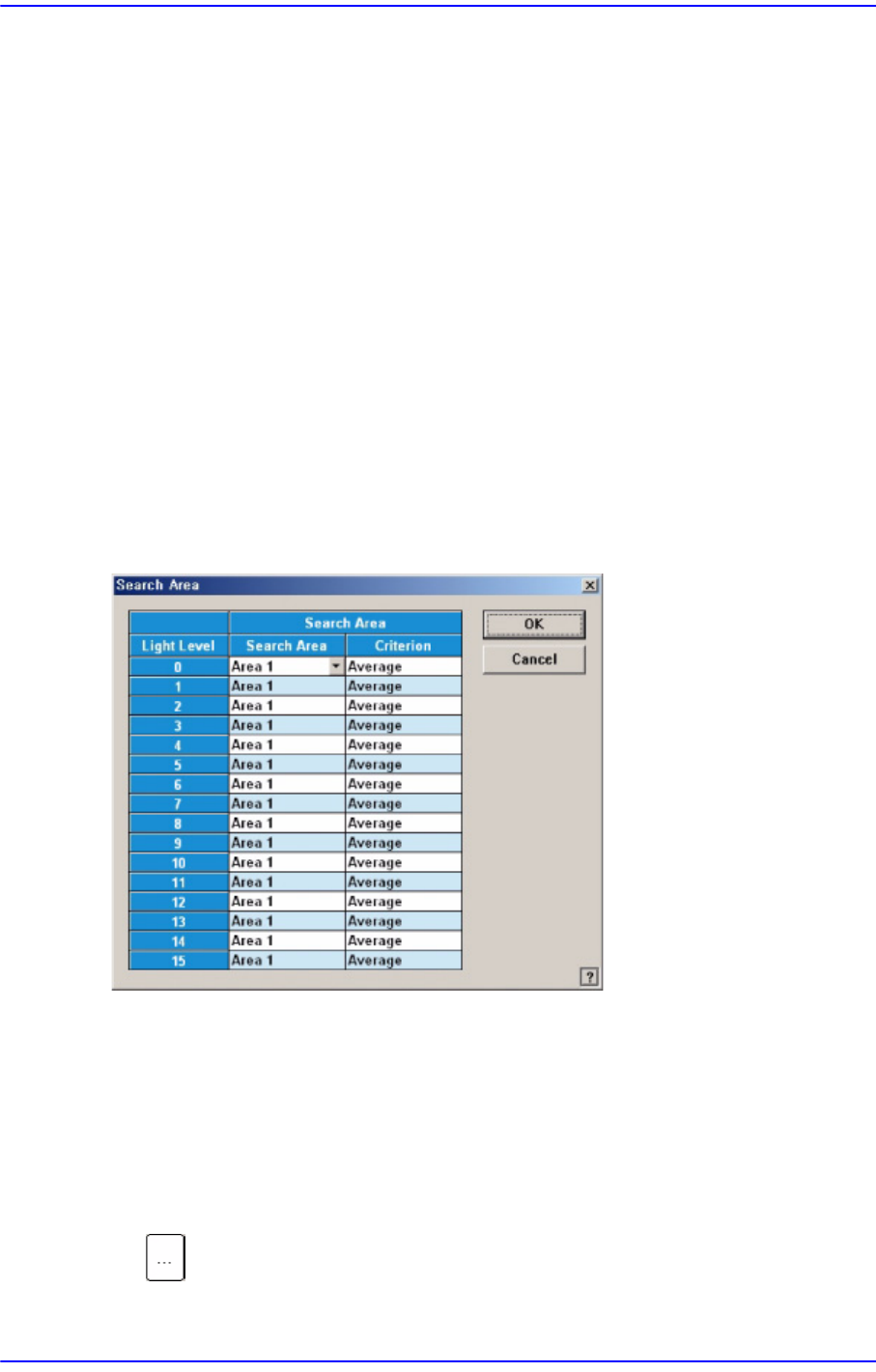

<4. Search Area> 영역
Mapping 할 조명에 해당되는 버튼을 클릭하면 다음과 같은 대화상자가 나타납
니다.
각 해당 조명에 대해서 16단계 조명레벨로 테스트 영역(Area1~4)을 설정하고,
테스트 영역의 각 픽셀에 대한 조명 밝기의 값의 평균으로 설정할지, 최대값으
로 설정할지를 설정을 할 수 있습니다 .
<Test> 영역
Test 결과를 저장할 File명을 지정하고 Test를 시작합니다.
<Mapping> 영역
버튼
Mapping에 사용
될 Map File을 선택합니다. 파일명은 자동으로 설정되는 값이므
