12-5 Machine Calibration <Fiducial Cam> 에디트 박스 Fiducial Camera 의 XY 오프셋 값을 설정합니다 . 12.1.3. <R Axis> 탭 화면 각 헤드의 R 축 보상 값을 나 타내거나 , R 축의 보상여부를 설정합니다 . Camera Calibration 과정 중 R-Axis Offset Calibration 을 수행하고 …
12-4
Samsung Component Placer SM411F/411FN Administrator
’
s Guide
그림
12.2
“
Head Offset
”
탭
화면
1: Grid
영역
<Gantry> 콤보박스
설정할 Gantry 를 선택합니다.
<Grid> 영역
Head 사이의 오프셋 값을 설정합니다.
<Head> 열
Head번호를 표시합니다.
<X> 열
X 오프셋 값을 설정합니다. 오프셋 값의 기준은 XY축이 Home을 찾았을 때의
Head1의 X위치를 0으로 정하고, 이 값을 기준으로 정합니다.
<Y> 열
Y 오프셋 값을 설정합니다. 오프셋 값의 기준은 XY축이 Home을 찾았을 때의
Head1의 Y위치를 0으로 정하
고, 이 값을 기준으로 정합니다.
<Z> 열
Z 오프셋 값을 설정합니다. 오프셋 값의 기준은 PCB기판이 로드되었을 때, PCB
상면을 기준으로 합니다.
<R> 열
R 오프셋 값을 설정합니다.
<Other Device> 영역
Head 이외의 Device들의 오프셋 값을 설정합니다.
12-5
Machine Calibration
<Fiducial Cam>에디트박스
Fiducial Camera의 XY 오프셋 값을 설정합니다.
12.1.3. <R Axis> 탭 화면
각 헤드의 R축 보상 값을 나타내거나, R축의 보상여부를 설정합니다. Camera
Calibration과정 중 R-Axis Offset Calibration을 수행하고 그 결과값을 반영하면 자동
적으로 Update됩니다. 각 헤드의 R축에 대한 보상 적용 여부만 설정하십시오 .
그림
12.3
“

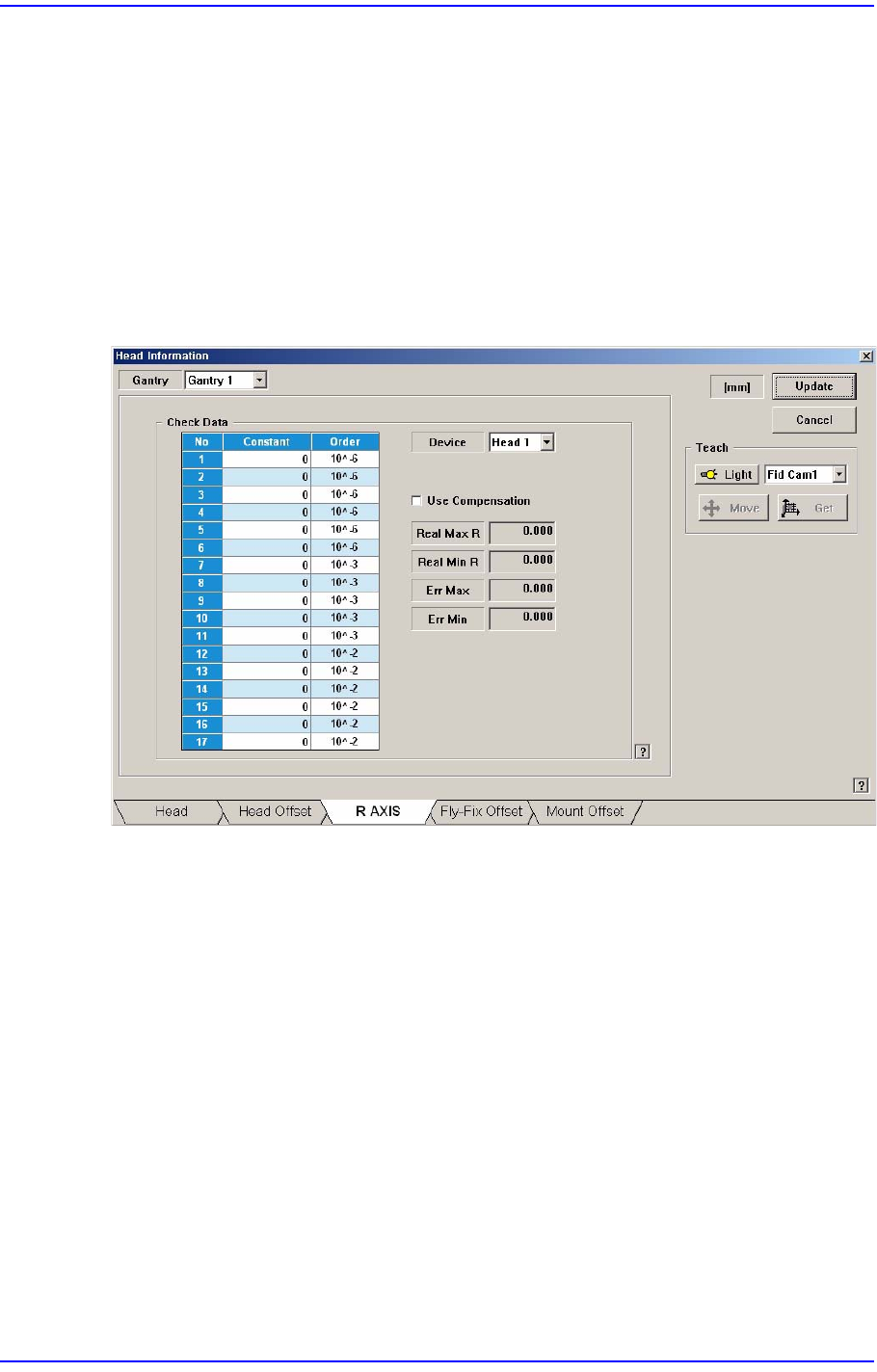

R AXIS
”
탭
화면
<Check Data> 영역
각 헤드의 R축 보상 값을 나타냅니다.
<Device> 콤보박스
헤드를 선택합니다.
<Use Compensation>체크박스
R축 보상 방법의 사용 여부를 각 헤드마다 설정 할 수 있습니다.
<Real Max R> 에디트박스
R축의 이상값에 대한 실제값의 최대 오차를 나타냅니다.
<Real Min R> 에디트박스
R축의 이상값에 대한 실제값의 최소 오차를 나타냅니다.
<Err Max> 에디트박스
R축의 실제값에 대한 보상값의 최대 오차를 나타냅니다.
12-6
Samsung Component Placer SM411F/411FN Administrator
’
s Guide
<Err Min> 에디트박스
R축의 실제값에 대한 보상값의 최소 오차를 나타냅니다.
<Update> 버튼
변경한 사항을 장비로 전송하고 대화 상자를 닫습니다.
<Cancel> 버튼
변경한 사항을 무시하고 대화 상자를 닫습니다.
12.1.4. <Fly-Fix Offset> 탭 화면
각 헤드 별로 Fly-Fix 옵셋을 설정 할 수 있습니다. Camera Calibration과정 중 Fly to
Fix Offset Calibration을 수행하고 그 결과값을 반영하면 자동적으로 Update됩니다.
그림
12.4
“
Fly-Fix Offset
”
탭
화면
<Device> 콤보박스
각 헤드 별로 Fly-Fix 옵셋을 설정 할 수 있습니다.
<Fly To Fix Offset>
<Degree> 열
45도 간격으로 각도별 Fly-Fix 옵셋을 설정 할 수 있습니다.
<X, Y> 열
X, Y의 Fly-Fix 옵셋을 설정 할 수 있습니다.
<Fly Run Out Offset>
<Degree> 열
