11-4
Samsung Component Placer SM411F/411FN Administrator
’
s Guide
<Operation Option> 영역
작업 중 선택하여 실행할 수 있는 기능입니다.
<PCB Stop> 체크박스
작업 중에 이 체크박스를 선택하면 현재 장착영역에 있는 PCB에 대한 장착작업
을 마무리 한 후 장비를 일시 정지시킵니다. 그리고, 다음 화면과 같이 표시됩니
다.
이때, 장비의 상태는 “RUN_RDY” 입니다. “RUN_RDY” 상태에서의 장비의
정지는 장비의 정지 Count에 포함되지 않습니다.
<PCB Stop> 버튼을 클릭하여 장비
가 일시 정지한 경우, 작업을 재계하려면
<PCB Restart> 버튼을 먼저 클릭하고 ‘START’ 버튼을 눌러야 합니다.
<Inhibit Board Entry> 체크박스
PCB가 자동적으로 이전 장비 또는 이전의 Station으로부터 Conveyor로 투입되
는 것을 방지하기 위해 사용합니다. 이 기능에 의해 장비가 일시 정지되면, 장비
의 상태는 “RUN_RDY” 로 전환됩니다.
“RUN_RDY” 상태에서의 장비의 정지는 장비의 정지 Count에 포함되지 않습
니다.
<O
ne Time Skip> 버튼
장비로 반입되는 신규 PCB에 한해서만 한시적으로 장착하지 않고 Skip할 수 있
도록 해 줍니다. 본 기능을 활성화하려면 별도의 설정이 필요하므로 본 기능의
사용을 원하시면 당사 CS로 연락바랍니다.
이 기능을 사용하려면 다음과 같은 조건을 만족해야 합니다.
Bad Mark를 사용하지 않는 Array PCB중 ‘Work’ 설정된 소형 PCB(Substrate)
‘PCB Array’ 대화상자에서 ‘One-T
ime-Skip’ 기능을 적용할 소형
PCB(Substrate)를 설정
PCB 파일의 Download가 완료
11-5
Production Setup
위의 조건이 만족되고, Product 메뉴의 ‘Start’ 하위메뉴 또는 ‘Cont.’ 하위메
뉴가 선택된 이후 ‘One-Time-Skip’ 기능이 적용되어 장착 작업이 수행됩니다.

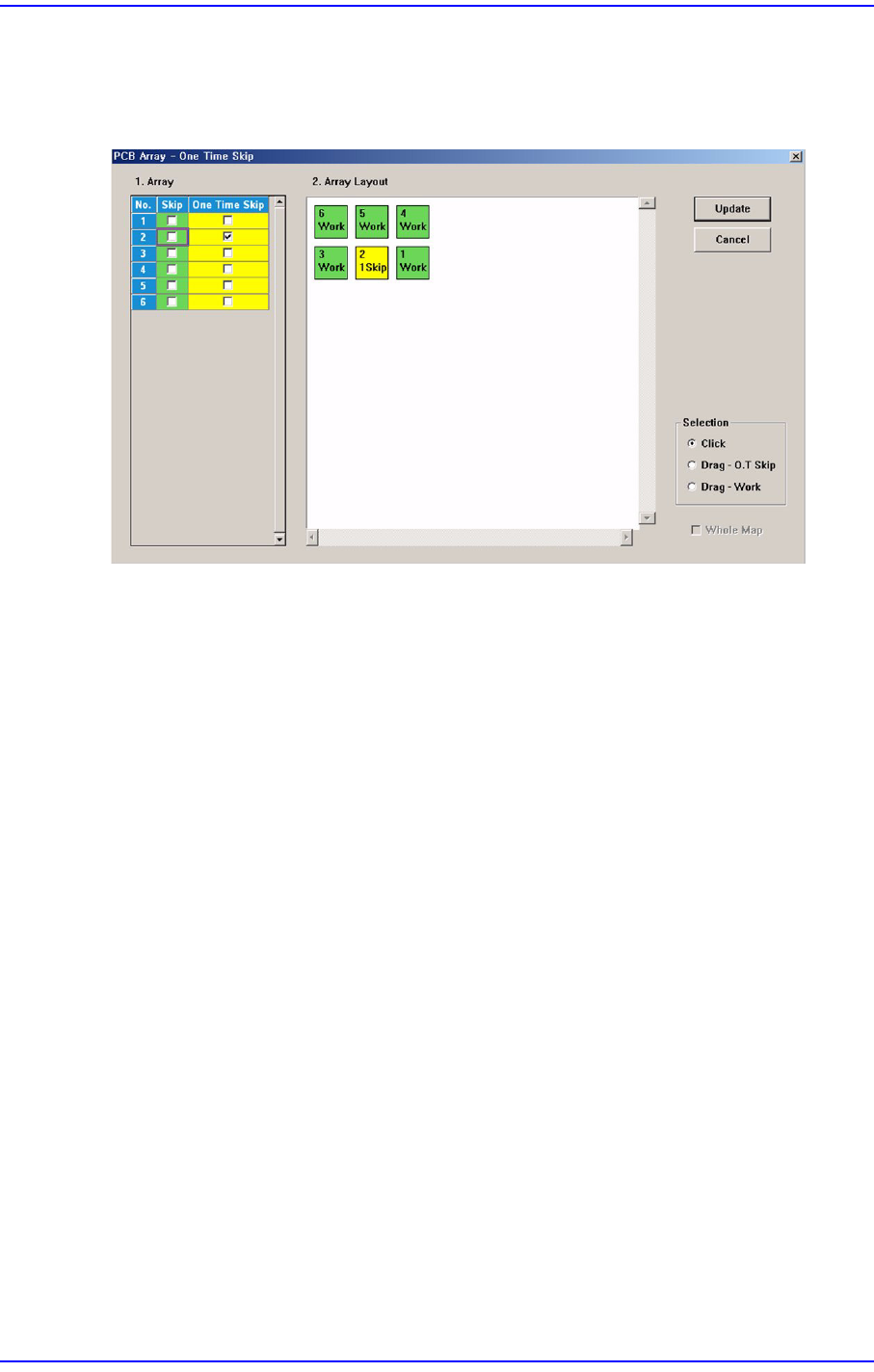

이 버튼을 클릭하면 다음과 같은 대화상자가 나타납니다.
<1. Array> 영역
Array PCB내의 소형 PCB들에 대한 작업 유무를 설정할 수 있습니다.
<No> 열
Array PCB내의 각 소형 PCB들을 의미하며, 소형 PCB의 수만큼 생성됩니다 .
<Skip> 열
이 열에
서 선택된 소형 PCB는 장착 작업시 장착 작업을 하지 않고 Skip할 수 있
도록 해 주며, <2. Array Layout> 영역에 보이는 소형 PCB의 설정상태를 ‘Skip’
으로 설정합니다.
<One Time Skip> 열
Bad Mark를 사용하지 않는 Array PCB중 ‘Work’로 설정된 소형 PCB에 대해서
장비로 반입되는 신규 PCB에 한해서만 한시적으로 장착을 하지 않고 Skip할 수
있도록 해 줍니다.
‘One-T
ime-Skip’ 기능을 사용하기 위해선 해당 소형 PCB를 선택하고 ‘Product
Monitor’ 탭 대화상자에서 <One Time Skip> 버튼을 클릭하십시오.
<2. Array Layout> 영역
Array PCB내의 소형 PCB들을 여기서 마우스를 이용하여 선택할 수 있으며, 소
형 PCB들의 현재 설정된 작업 유무 상태를 보여줍니다.
<Selection> 옵션박스 영역
[Work – 작업, Skip – 작업을 하지 않음]
<Click> 옵션박스
11-6
Samsung Component Placer SM411F/411FN Administrator
’
s Guide
이 옵션박스가 선택된 상태에서 <2. Array Layout> 영역에 보이는 소형 PCB를
마우스를 이용하여 선택하면 해당 소형 PCB의 설정상태가 변경됩니다 .
Work 인 소형 PCB를 선택하면 Skip으로 변경되며, Skip인 소형 PCB를 선택하
면 Work 로 변경됩니다.
<Drag-O.T Skip> 옵션박스
이 옵션박스를 선택하고 마우스로 드래그하여 <2. Array Layout> 영역에 보이는
소형 PCB를 선택하면 선택된 소형 PCB들은 ‘Skip’ 로 설정상태가 변경됩니다
.
<Drag-Work> 옵션박스
이 옵션
박스를 선택하고 마우스를 드래그하여 <2. Array Layout> 영역에 보이는
소형 PCB를 선택하면 선택된 소형 PCB들은 ‘Work’로 설정상태가 변경됩니
다. 여러 개의 소형 PCB를 한번에 선택할 때 유용합니다.
‘One-Time-Skip’ 기능이 적용된 PCB는 ‘Product Monitor’ 탭 대화상자에서 노
란색 사각형이 PCB상에 표시됩니다
11.1.2. Option Setting
PCB의 생산시, 장비 동작과 관련된 다양한 선택사항들을 결정합니다.
