3.功能细节

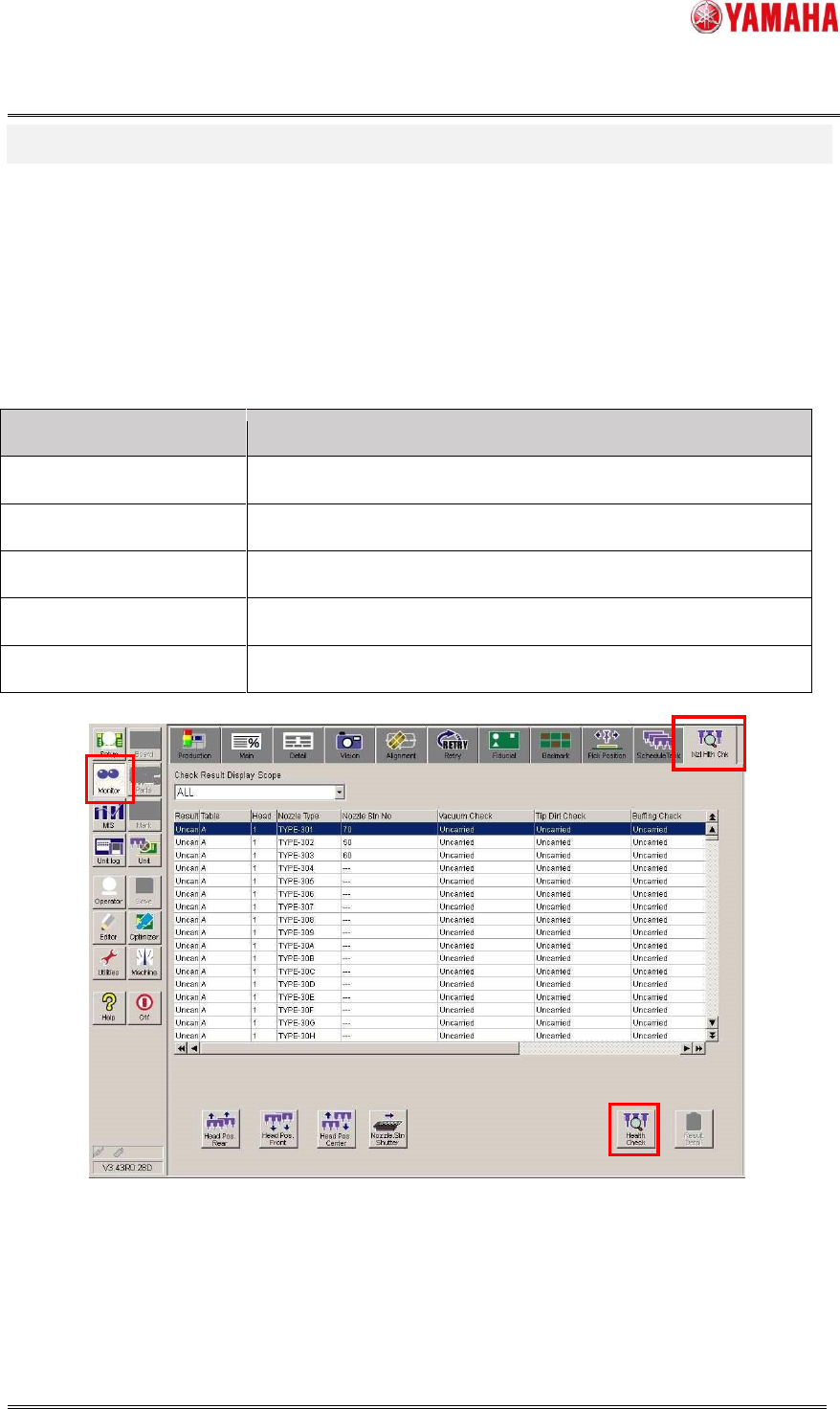

3.1吸嘴健康检查屏幕

打开[监视器]‑[NzlHlthChk]选项卡。将显示每个表，头和吸嘴类型的检查结果。吸嘴状

态。按[健康检查]按钮以显示吸嘴选择范例。

表1.1喷嘴状态内容

地位

无载未执行不执行喷嘴健康检查。吸嘴健康检查没有执行

不必要▲1不需要不需要检查没有必要检查

好的

普通喷嘴吸嘴状态正常

喷嘴异常吸嘴状态异常

无法使用▲4未使用喷嘴无法使用未使用的吸嘴

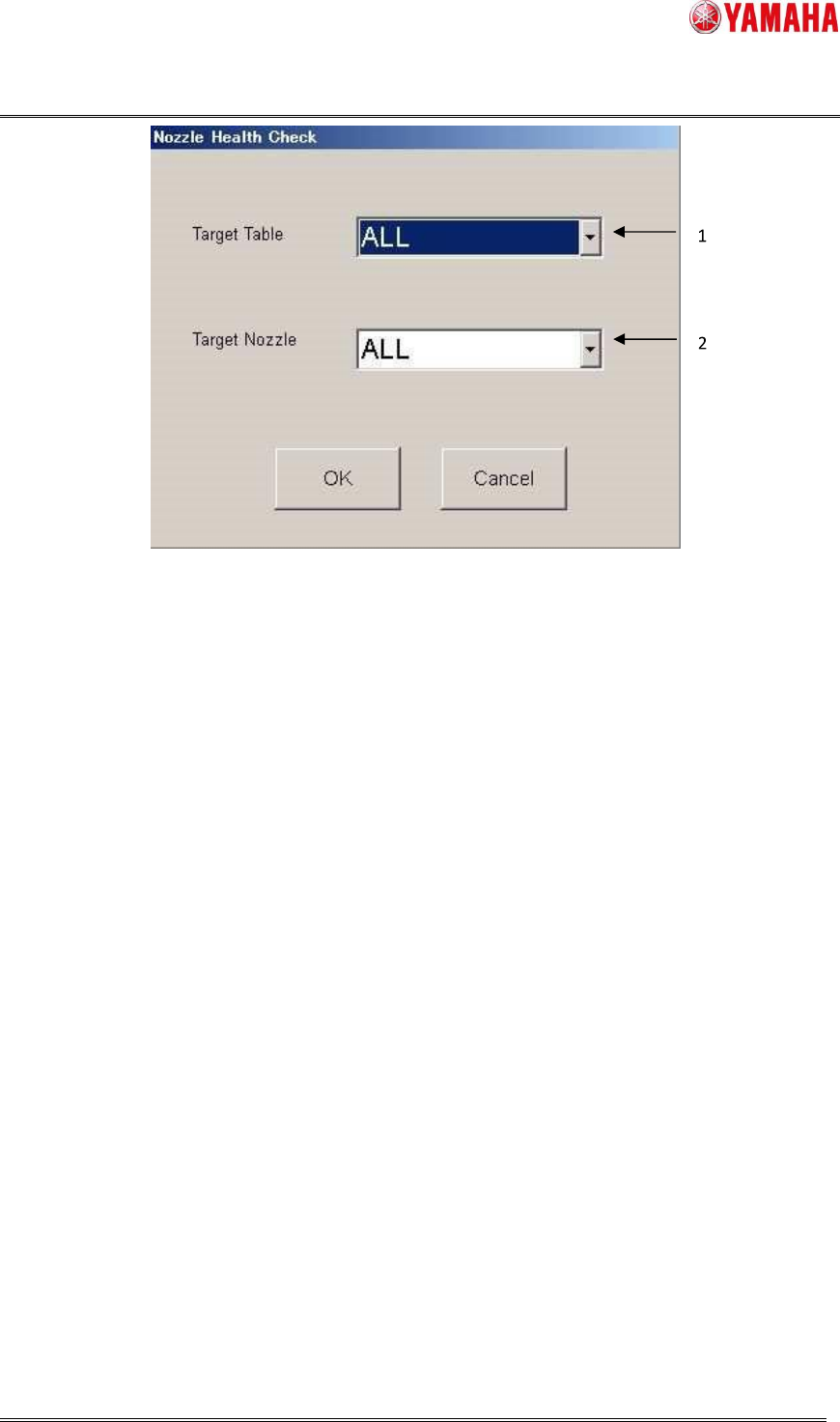

3.2选择对话框

选择一个表和喷嘴以执行“喷嘴运行状况检查”。通过单击[确定]按钮，开始喷嘴健康检查。要返回[NxlHlthChk]

屏幕，请按[取消]按钮。

产品工程部

SMT部

IM操作

雅马哈电机有限公司

MDOC‑SOFT50394 5/22

1。选择一个表以执行喷嘴运行状况检查。选择要执行吸嘴运行状况检查的平台

A到D・・・检查选定表上的喷嘴。指明指定的平台的吸嘴

全部・・・检查所有桌子上的喷嘴。选择所有平台上的吸嘴

2。选择一个喷嘴以执行喷嘴运行状况检查。选择吸嘴以执行吸嘴健康检查

NG喷嘴・・・仅检查NG喷嘴。只有NG的吸嘴才检查

主板数据喷嘴・・・仅检查用于电路板数据的喷嘴。按基板数据选择

要检查的吸嘴

全部・・・检查所有喷嘴。所有的吸嘴被检查

※选择[板数据喷嘴]时，未检查带有“OK”或“不必要”的喷嘴。如果

您想再次检查所有喷嘴，或者当您更改机器设置时，请选择[全部]。

※在“喷嘴卫生保健”功能中，还以备用喷嘴为目标。▲4

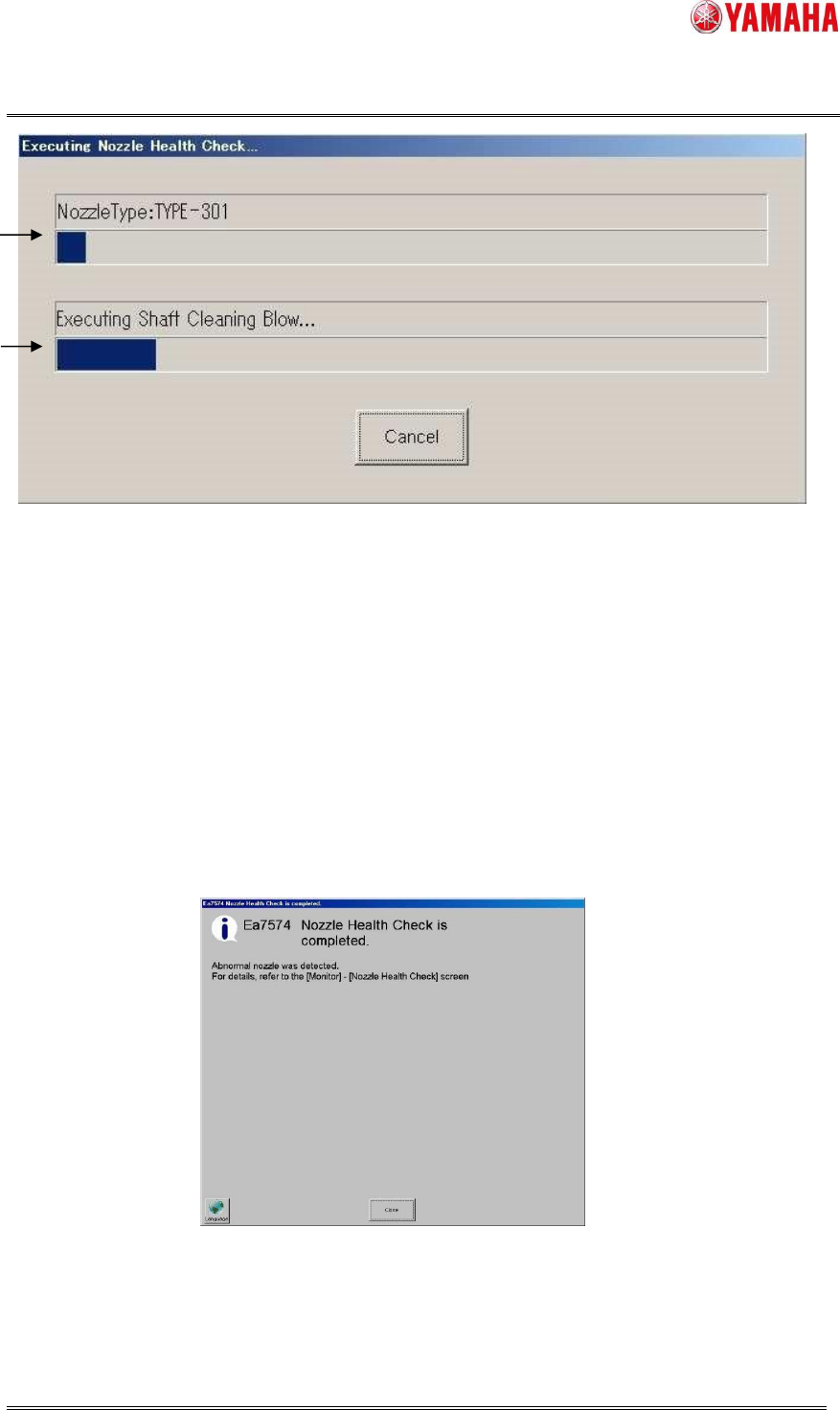

3.3进度窗口

该窗口指示喷嘴健康检查的进度情况。如果要停止此过程，请按[取消]按钮。

产品工程部

SMT部

IM操作

雅马哈电机有限公司

MDOC‑SOFT50394 6/22

1。显示当前已检查的喷嘴类型（*）

2。在此过程中显示检查内容。

※当可以为每个表设置喷嘴组时，将显示几种喷嘴类型。

（例如喷嘴类型：501/511/601/7201）

3.4喷嘴健康检查完成屏幕

在吸嘴的健康检查完成后，有或没有问题都会自动放回自动换嘴站。

当手动变化的吸嘴出现问题时，头部会向前移动并进行排气。

※以下是检测到喷嘴异常时显示的信息。

3.5喷嘴健康检查结果画面

完成吸嘴健康检查后，结果将显示在[监视器]‑[NzlHlthChk]屏幕。如果检测到异常，吸嘴用红

色表示为“NG”。在结果屏幕上，检查计划规范的结果计划规范和

实用程序也适用。
