1。选择一个表以执行喷嘴运行状况检查。选择要执行吸嘴运行状况检查的平台

A到D・・・检查选定表上的喷嘴。指明指定的平台的吸嘴

全部・・・检查所有桌子上的喷嘴。选择所有平台上的吸嘴

2。选择一个喷嘴以执行喷嘴运行状况检查。选择吸嘴以执行吸嘴健康检查

NG喷嘴・・・仅检查NG喷嘴。只有NG的吸嘴才检查

主板数据喷嘴・・・仅检查用于电路板数据的喷嘴。按基板数据选择

要检查的吸嘴

全部・・・检查所有喷嘴。所有的吸嘴被检查

※选择[板数据喷嘴]时，未检查带有“OK”或“不必要”的喷嘴。如果

您想再次检查所有喷嘴，或者当您更改机器设置时，请选择[全部]。

※在“喷嘴卫生保健”功能中，还以备用喷嘴为目标。▲4

3.3进度窗口

该窗口指示喷嘴健康检查的进度情况。如果要停止此过程，请按[取消]按钮。

产品工程部

SMT部

IM操作

雅马哈电机有限公司

MDOC‑SOFT50394 6/22

1。显示当前已检查的喷嘴类型（*）

2。在此过程中显示检查内容。

※当可以为每个表设置喷嘴组时，将显示几种喷嘴类型。

（例如喷嘴类型：501/511/601/7201）

3.4喷嘴健康检查完成屏幕

在吸嘴的健康检查完成后，有或没有问题都会自动放回自动换嘴站。

当手动变化的吸嘴出现问题时，头部会向前移动并进行排气。

※以下是检测到喷嘴异常时显示的信息。

3.5喷嘴健康检查结果画面

完成吸嘴健康检查后，结果将显示在[监视器]‑[NzlHlthChk]屏幕。如果检测到异常，吸嘴用红

色表示为“NG”。在结果屏幕上，检查计划规范的结果计划规范和

实用程序也适用。

产品工程部

SMT部

IM操作

雅马哈电机有限公司

MDOC‑SOFT50394 7/22

※一旦喷嘴被判定为不合格，则随后对喷嘴健康检查的检查为否

喷嘴执行时间更长。

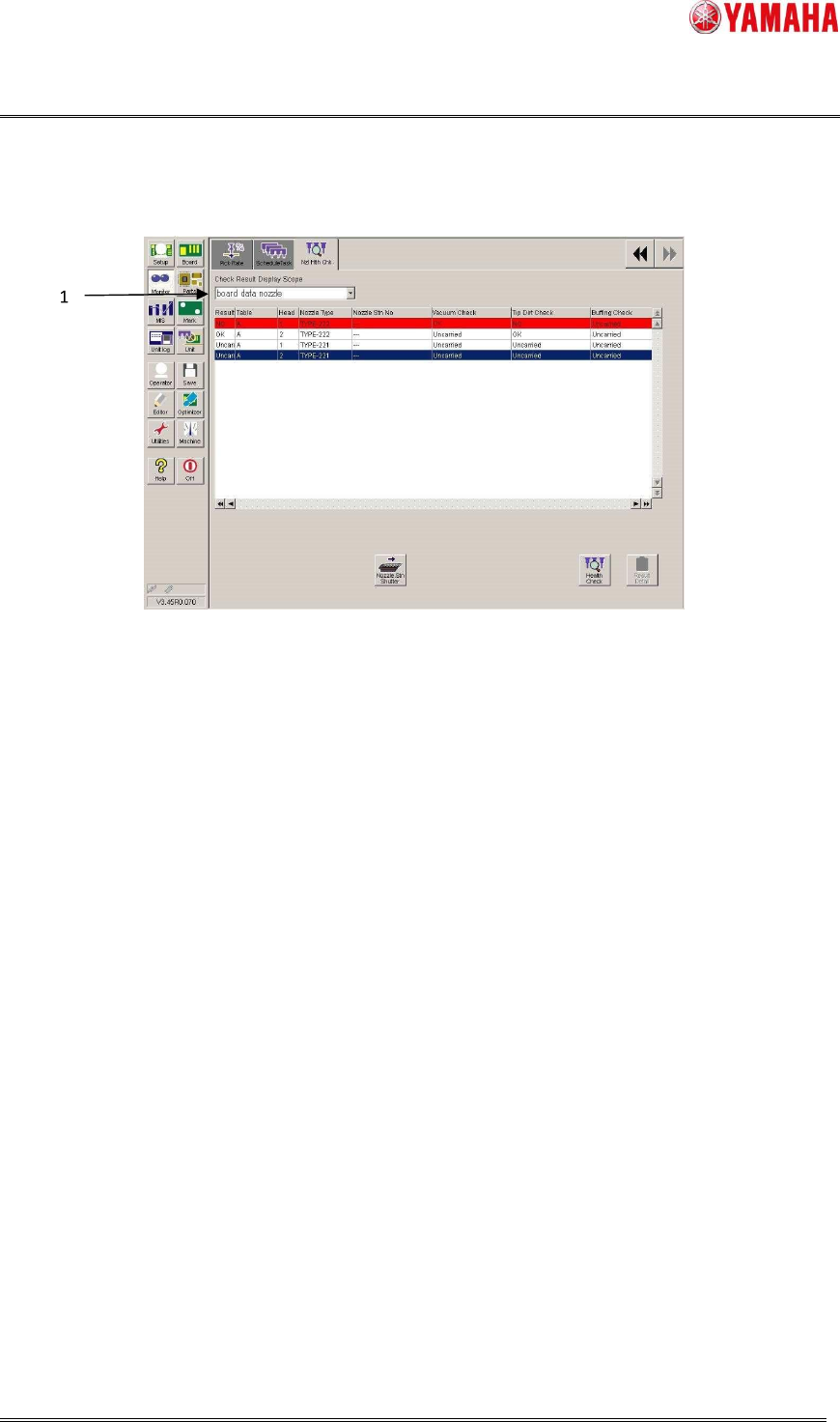

1。选择要显示在列表上的项目。（NG喷嘴，板数据喷嘴，ALL）

喷嘴保健功能，还显示备用喷嘴。▲4

3.6结果详情

选择结果屏幕上以红色表示的喷嘴，然后按[ResultDetail]按钮。显示NG内容的详细信息。右边的画面中显示了NG喷

嘴的图像。

※仅当在[软件设置]–[运行状况检查]上进行了设置时，才保存图像。

※仅在“尖端污垢检查”，“形状检查”或“对齐检查”下拍摄图像。
