产品工程部 SMT部 IM操作 雅马哈电机有限公司 MDOC‑SOFT50394 7/22 ※一旦喷嘴被判定为不合格，则随后对喷嘴健康检查的检查为否 喷嘴执行时间更长。 1。选择要显示在列表上的项目。（NG喷嘴，板数据喷嘴，ALL） 喷嘴保健功能，还显示备用喷嘴。 ▲4 3.6结果详情 选择结果屏幕上以红色表示的喷嘴，然后按[ResultDetail]按钮。显示NG内容的详细信息。右边的画面中显示了NG喷 嘴的图像。 ※仅当在…
产品工程部
SMT部
IM操作
雅马哈电机有限公司
MDOC‑SOFT50394 6/22
1。显示当前已检查的喷嘴类型（*）
2。在此过程中显示检查内容。
※当可以为每个表设置喷嘴组时，将显示几种喷嘴类型。
（例如喷嘴类型：501/511/601/7201）
3.4喷嘴健康检查完成屏幕
在吸嘴的健康检查完成后，有或没有问题都会自动放回自动换嘴站。
当手动变化的吸嘴出现问题时，头部会向前移动并进行排气。
※以下是检测到喷嘴异常时显示的信息。
3.5喷嘴健康检查结果画面
完成吸嘴健康检查后，结果将显示在[监视器]‑[NzlHlthChk]屏幕。如果检测到异常，吸嘴用红
色表示为“NG”。在结果屏幕上，检查计划规范的结果计划规范和
实用程序也适用。
产品工程部
SMT部
IM操作
雅马哈电机有限公司
MDOC‑SOFT50394 7/22
※一旦喷嘴被判定为不合格，则随后对喷嘴健康检查的检查为否
喷嘴执行时间更长。
1。选择要显示在列表上的项目。（NG喷嘴，板数据喷嘴，ALL）
喷嘴保健功能，还显示备用喷嘴。▲4

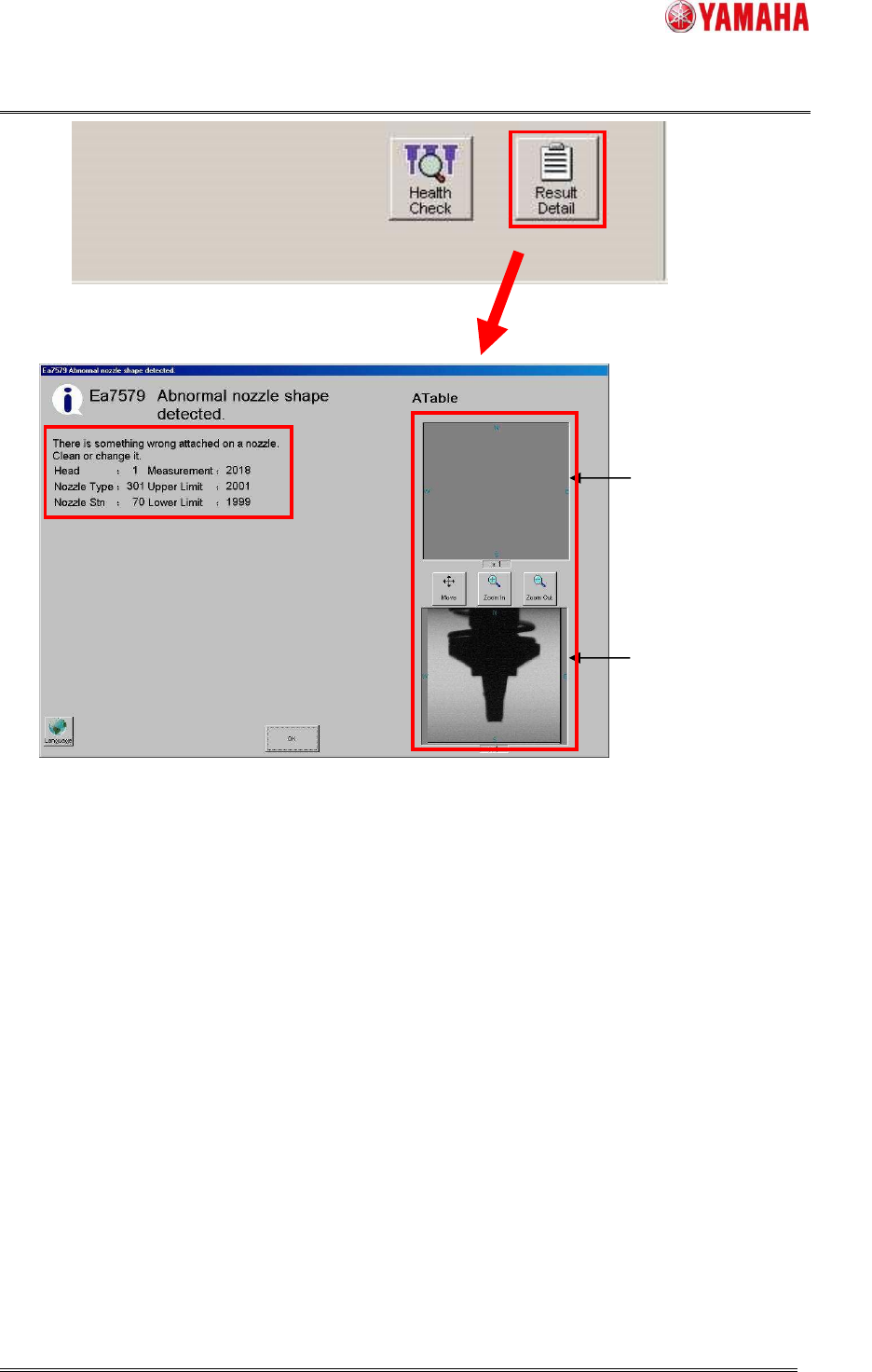

3.6结果详情
选择结果屏幕上以红色表示的喷嘴，然后按[ResultDetail]按钮。显示NG内容的详细信息。右边的画面中显示了NG喷
嘴的图像。
※仅当在[软件设置]–[运行状况检查]上进行了设置时，才保存图像。
※仅在“尖端污垢检查”，“形状检查”或“对齐检查”下拍摄图像。
产品工程部
SMT部
IM操作
雅马哈电机有限公司
MDOC‑SOFT50394 8/22
3.7操作控制
当[设置]‑[软件设置]‑[运行状况检查]‑[如果喷嘴运行状况检查不正常，则不要开始运行
被检测到。]指示被视为，只要吸嘴健康检查未完成，或使用吸嘴被判定为“NG”，自动运行就不会启动。
当自动运行无法启动时，清洁或更换NG喷嘴，然后执行NozzleHealth
再检查一遍。当自动运行不启动，清洁或交换有问题的吸嘴，并执行吸嘴健康检查。
在“喷嘴健康护理”功能中，选中[如果检测到喷嘴健康检查NG，则不要开始运行。]复选框，则用备用喷嘴替换异
常的喷嘴。如果没
有可用的备用吸嘴，逐渐阻止自动运行。
如果未选中[如果检测到喷嘴健康检查异常，则不会开始运行。]复选框，则不使用备用喷嘴替换异常喷嘴，也不会抑
制自动运行。▲4
从底部看
从侧面看
