产品工程部 SMT部 IM操作 雅马哈电机有限公司 MDOC‑SOFT50394 8/22 3.7操作控制 当[设置]‑[软件设置]‑[运行状况检查]‑[如果喷嘴运行状况检查不正常，则不要开始运行 被检测到。]指示被视为，只要吸嘴健康检查未完成，或使用吸嘴被判定为“NG”，自动运行就不会启动。 当自动运行无法启动时，清洁或更换NG喷嘴，然后执行NozzleHealth 再检查一遍。当自动运行不启动，清洁或交换有问题的吸嘴，并…

100%1 / 22
产品工程部
SMT部
IM操作
雅马哈电机有限公司
MDOC‑SOFT50394 7/22
※一旦喷嘴被判定为不合格，则随后对喷嘴健康检查的检查为否
喷嘴执行时间更长。
1。选择要显示在列表上的项目。（NG喷嘴，板数据喷嘴，ALL）
喷嘴保健功能，还显示备用喷嘴。▲4
3.6结果详情
选择结果屏幕上以红色表示的喷嘴，然后按[ResultDetail]按钮。显示NG内容的详细信息。右边的画面中显示了NG喷
嘴的图像。
※仅当在[软件设置]–[运行状况检查]上进行了设置时，才保存图像。
※仅在“尖端污垢检查”，“形状检查”或“对齐检查”下拍摄图像。
产品工程部
SMT部
IM操作
雅马哈电机有限公司
MDOC‑SOFT50394 8/22
3.7操作控制
当[设置]‑[软件设置]‑[运行状况检查]‑[如果喷嘴运行状况检查不正常，则不要开始运行
被检测到。]指示被视为，只要吸嘴健康检查未完成，或使用吸嘴被判定为“NG”，自动运行就不会启动。
当自动运行无法启动时，清洁或更换NG喷嘴，然后执行NozzleHealth
再检查一遍。当自动运行不启动，清洁或交换有问题的吸嘴，并执行吸嘴健康检查。

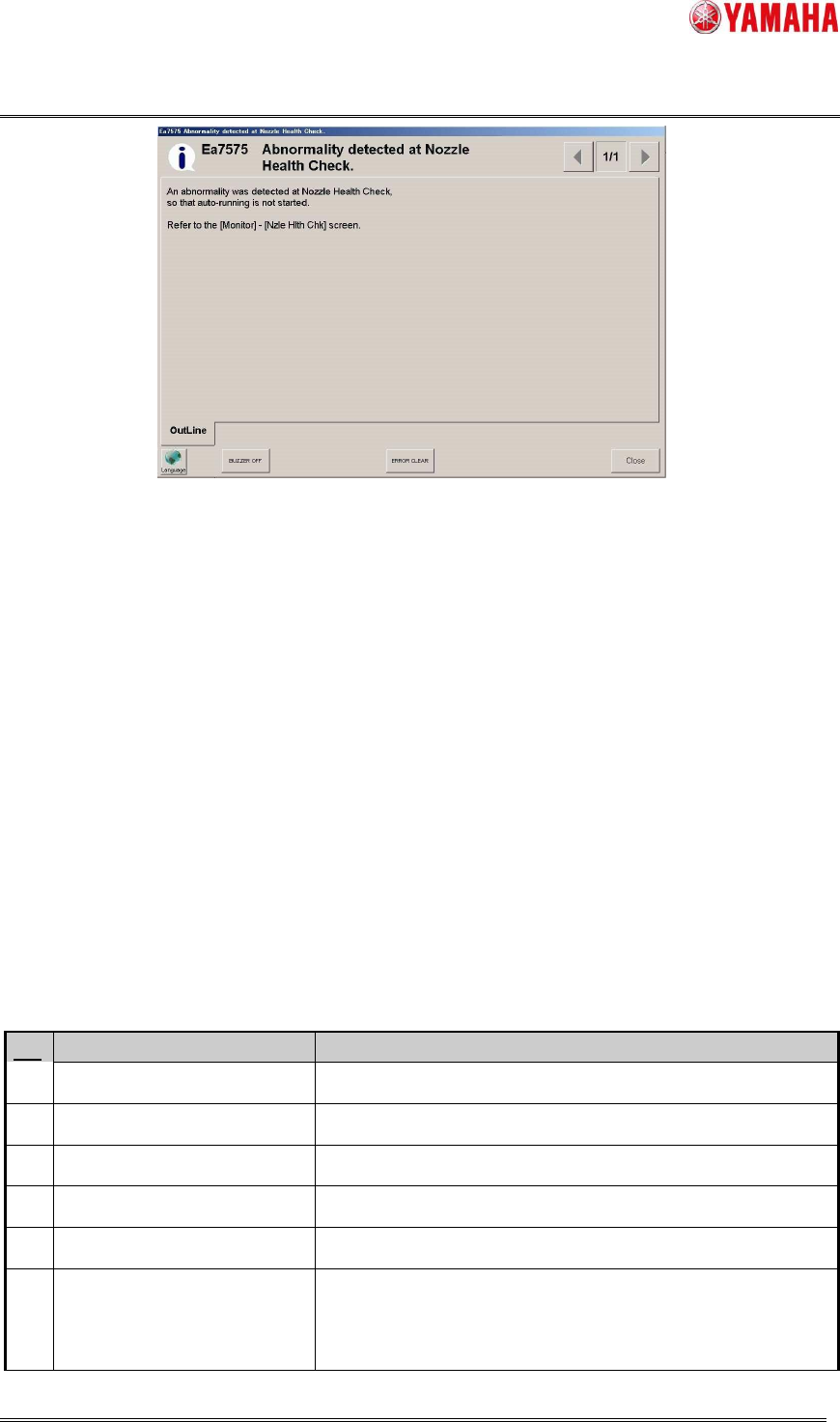

在“喷嘴健康护理”功能中，选中[如果检测到喷嘴健康检查NG，则不要开始运行。]复选框，则用备用喷嘴替换异
常的喷嘴。如果没
有可用的备用吸嘴，逐渐阻止自动运行。
如果未选中[如果检测到喷嘴健康检查异常，则不会开始运行。]复选框，则不使用备用喷嘴替换异常喷嘴，也不会抑
制自动运行。▲4
从底部看
从侧面看
产品工程部
SMT部
IM操作
雅马哈电机有限公司
MDOC‑SOFT50394 9/22
3.8保存日志文件
选中[设置]‑[软件设置]‑[运行状况检查]‑[保存日志文件]复选框时，日志文件将保存到[输出路径]文件夹中。
日志文件名为“NHCLog_（机器序列号）_（安装表号）_YYYYMMDD.csv”。（例如：NHCLog_Y20000_A_201
50315.csv）
Wheneitheroffollowingisperformed,resultsof[VacuumCheck],[NozzleTipDirtCheck],[NozzleBuffing
Check],[NozzleShapeCheck],[NozzleAlignmentCheck]areoutputtologfile.Non‑checkednozzleisnot
outputtologfile.
1.Tap[HealthCheck]button.
2.Tapeitherof[Vacuumcheck],[NozzleTipDirtCheck],[NozzleBuffingCheck],[NozzleShape
Check],[NozzleAlignmentCheck]button.
3.Performschedulespec.
Table3.2Formatoflogfile
No.
1
ItemName Explanation
Year,month,day,hour,minute,secondwhenoutput.Date
2 TableNo Mounttablename
3 HeadNo Headnumber
4 NozzleType Nozzletypename
5 NozzleStation Nozzlestationnumber
6 ExecuteTrigger Checktiming
“NHC”:Whenexecutedfrom[HealthCheck]button.
“UTL”:Whenexecutedfromeachbutton.
“SCH”:Whenexecutedfromschedulespec.
