4 DESCRIEREA APARATULUI 4.2 PREZENTARE GENERALĂ A MODULULUI APARATULUI GHID de INSTRUȚCIUNI E By DEK 04/2019 43 4.2.2 Modul de Alimentare cu Energie Electrică Carcasa de alimentare cu energie electrică M37 îndeplinește u…
4 DESCRIEREA APARATULUI
4.2 PREZENTARE GENERALĂ A MODULULUI APARATULUI
42 GHID de INSTRUȚCIUNI E By DEK 04/2019
4.2 PREZENTARE GENERALĂ A MODULULUI APARATULUI
Acest capitol descrie funcția și scopul fiecăruia dintre modulele aparatului, localizarea acestora în
cadrul aparatului și relația și interacțiunea dintre module, dacă este cazul.
Pentru informații detaliate referitoare la fiecare modul, consultați capitolul referitor la modulul
respectiv din Manualul Tehnic de Referință.
4.2.1 Modulul Interfața Man a Aparatului (MMI)
Modulul MMI permite comunicarea și interacțiunea dintre utilizator și aparat.
5
8
7
5
6
4
3
2
1
Fig.7: Aparat MMI (Vedere în partea din față a aparatului)
1 Semnalizare Tricoloră 5 Buton de Control
2 Buton de Control 6 Comutator Izolator Rețea
3 Monitor 7 Oprire de Urgență (E Stop)
4 Tastatură/ Trackball Mouse 8 Buton de Control
4 DESCRIEREA APARATULUI
4.2 PREZENTARE GENERALĂ A MODULULUI APARATULUI
GHID de INSTRUȚCIUNI E By DEK 04/2019 43
4.2.2 Modul de Alimentare cu Energie Electrică
Carcasa de alimentare cu energie electrică M37 îndeplinește următoarele funcții:
●
Transformă și remediază alimentarea cu tensiune a rețelei la tensiunile solicitate de sistemele
electrice în tot aparatul.
●
Siguranță electrică - realizată prin utilizarea circuitelor de siguranță pentru oprirea de urgență
(E Stop). Când E Stop este activat, alimentarea cu energie electrică este îndepărtată din
zonele selectate ale aparatului.
4.2.3 Modul Control al Aparatului
Carcasa de comandă a aparatului M36 este hub-ul central care controlează mișcarea aparatului.
Controlul mașinii constă, de asemenea, din nodurile I/ O de-a lungul aparatului, conectate la
carcasa de comandă a mașinii utilizând o magistrală CAN.
Controlul aparatului este o interfață între software și:
●
Motoare Stepper
●
Servomotoare
●
Senzori
●
Comutatoare
●
Solenoizi
●
Lămpi
4.2.4 Modul PC al Aparatului
Carcasa PC a aparatului este controlorul principal al acestuia. Emițând comenzi secvențiale de
control către sistemele slave prin carcasa de comandă a aparatului, PC-ul analizează semnalele
de reacție și emite comenzi suplimentare pentru a asigura funcționarea corectă și siguranța
aparatului.
1
2
3

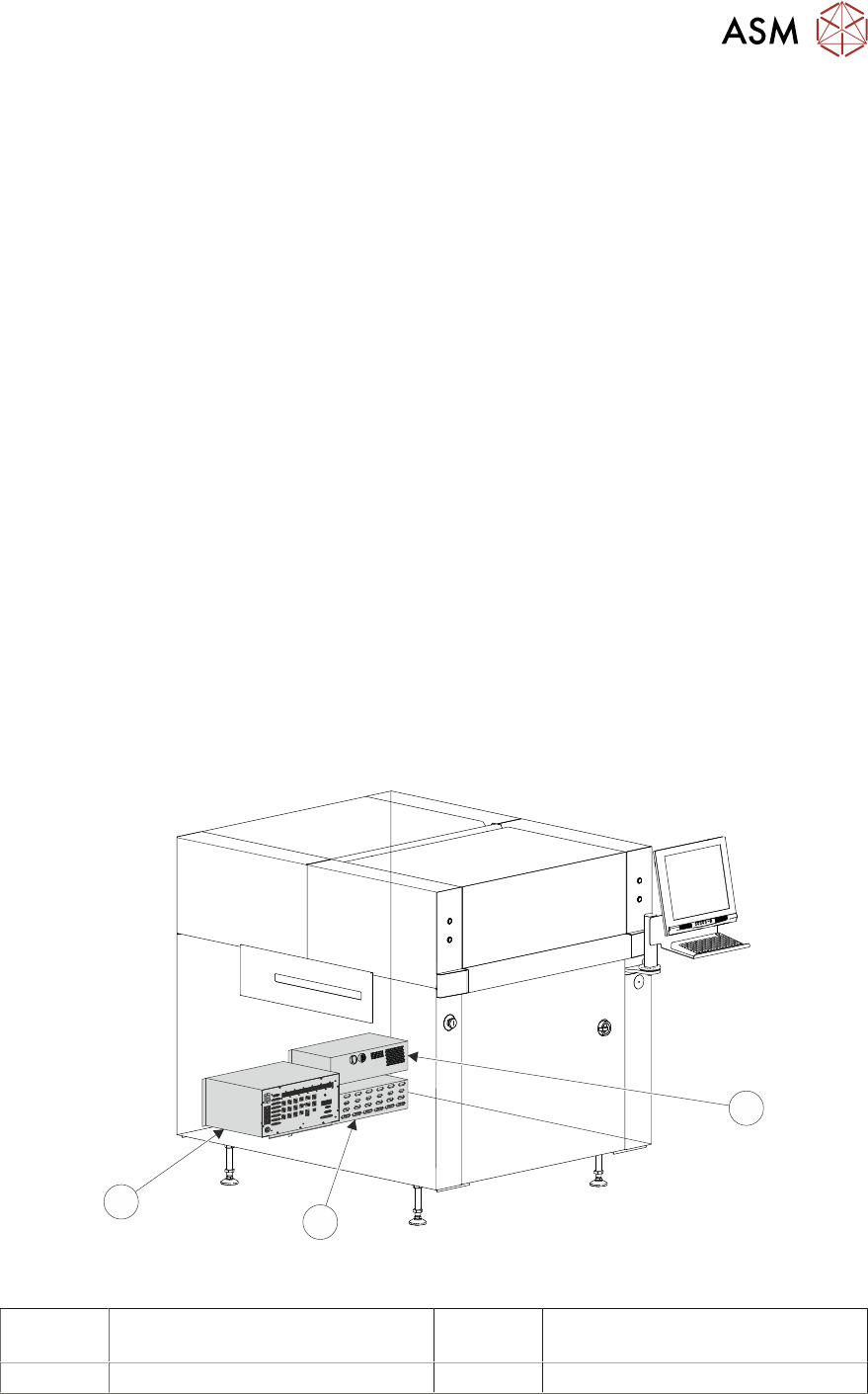

Fig.8: Alimentare Electrică - Control al Aparatului - PC Aparat
1 Carcasa PC a Aparatului 3 Carcasa Sursei de Alimentare a
Aparatului
2 Carcasa Control a Aparatului
4 DESCRIEREA APARATULUI
4.2 PREZENTARE GENERALĂ A MODULULUI APARATULUI
44 GHID de INSTRUȚCIUNI E By DEK 04/2019
4.2.5 Modul Rising Table
Modulul rising table asigură o bază stabilă pentru tooling-ul de susținere al plăcii și poziționează
șinele de transport la diferite înălțimi în timpul ciclului de imprimare.
4.2.6 Modul Tooling de Susținere a Plăcii
Rolul tooling-ului de susținere a plăcii este de a susține placa în timpul ciclului de printare, pentru a
preveni distorsiunea imprimării cauzată de îndoirea plăcii ca urmare a presiunii în jos a squeegee-
urilor. Există mai multe tipuri diferite de tooling de susținere pentru plăci care se potrivesc cu o
varietate de cerințe privind procesul de montare la suprafață.
4.2.7 Modul Rail-uri de Transport
Sistemul rail-urilor de transport este un sistem de transport cu lățime programabilă, utilizat pentru a
transporta placa prin aparat și pentru a fixa placa în timpul ciclului de printare. Înălțimea sistemului
rail-ului este poziționată de rising table, în timpul ciclului de printare.
3
1
2

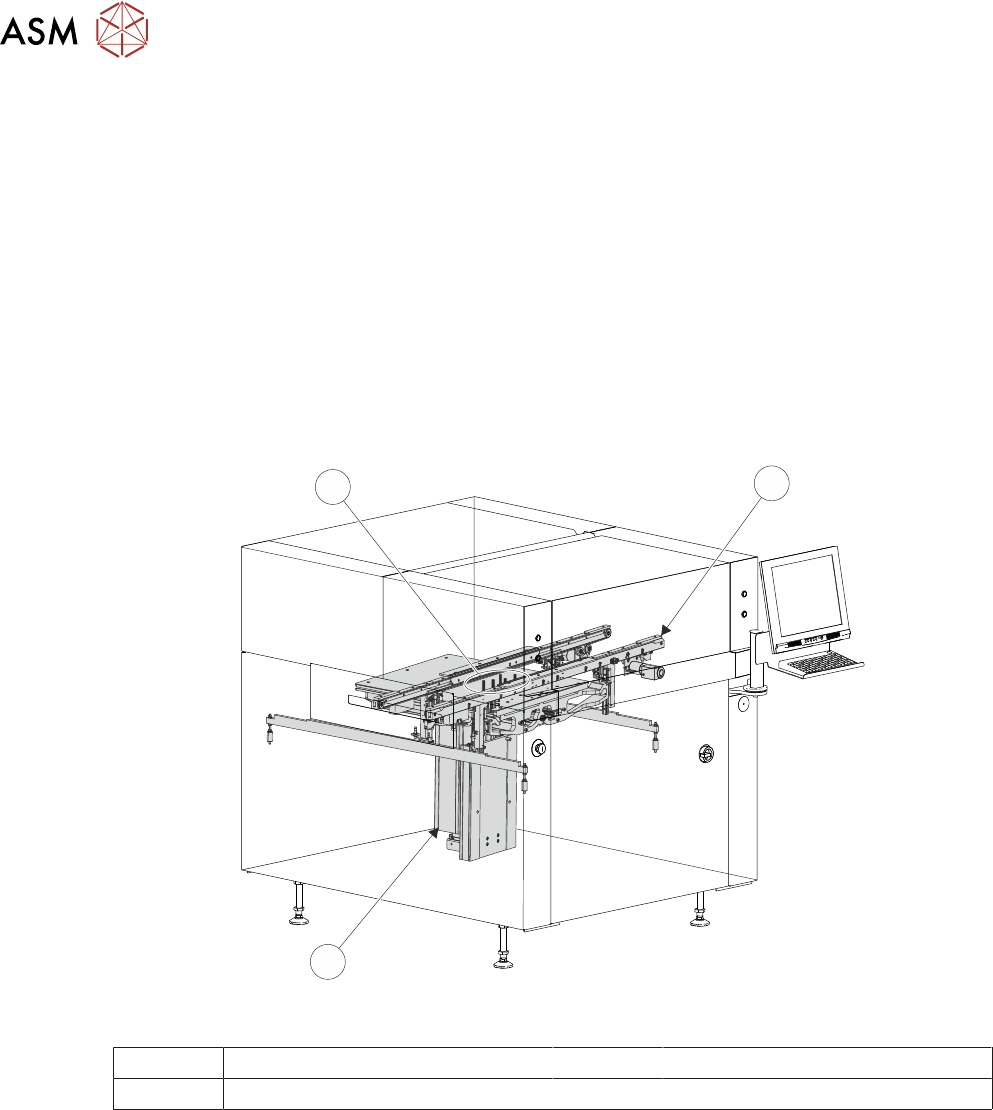

Fig.9: Rising Table - Tooling de Susținere a Plăcii - Rail-uri de Transport
1 Modul Rail-uri de Transport 3 Modul Tooling de Susținere a Plăcii
2 Modul Rising Table
