4 DESCRIEREA APARATULUI
4.2 PREZENTARE GENERALĂ A MODULULUI APARATULUI
GHID de INSTRUȚCIUNI E By DEK 04/2019 47
4.2.10 C Chase al Aparatului
C chase al aparatului este receptorul stencil-ului în timpul operărilor. C chase acomodează
mărimea standard de stencil 29" pe 29". Stencil-ul de printare este prins pe loc de către C chase în
timpul ciclului de printare.
Există două metode utilizate pentru a obține poziția corectă a stencil-ului în ansamblul chase:
●
Ajustor Adâncime Stencil
●
Schimbare Mecanism Stencil
Există două scări de imagine pe ajustatorul adâncimii de stencil:
●
Scară de Imagine Justificată Central
●
Scară de Imagine Justificată Frontal
4.2.11 Modul Aliniere Stencil
Modul de aliniere a stencil-ului permite ajustarea chase-ului aparatului pentru obținerea stencil-ului
optim la alinierea plăcii, înainte de ciclul de printare. Actuatorii mută stencil-ul de printare în
planurile X, Y și teta, pentru a anula semnalul de eroare de nealiniere din sistemul de vizualizare.
1
6
2
3
4
5

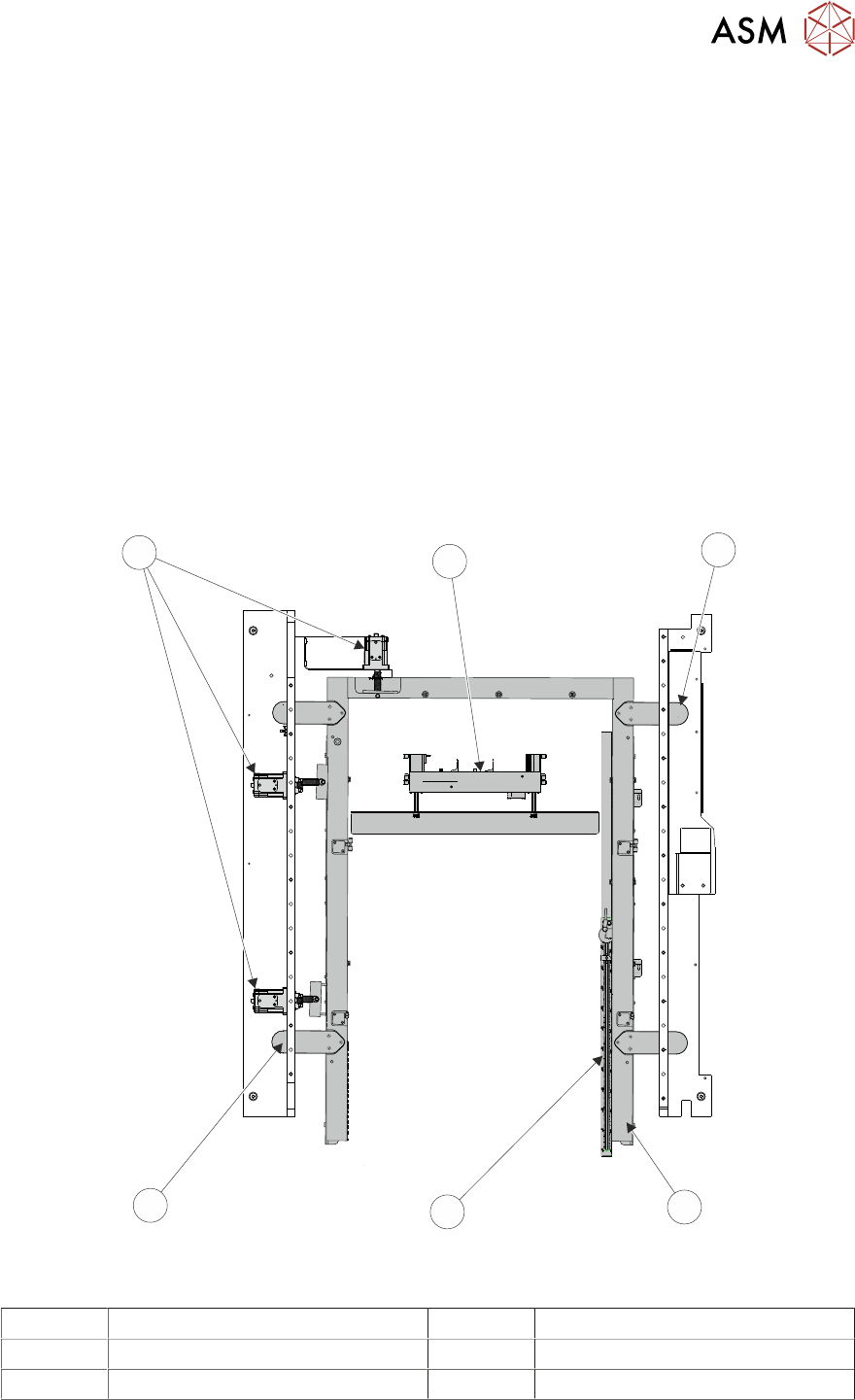

Fig.12: Chase - Aliniere Stencil
1 Chase Clamp (Alinirere Stencil) 4 Chase Clamp (Alinirere Stencil)
2 C Chase al Aparatului 5 Ajustor Adâncime Stencil
3 Ajustor Adâncime Stencil 6 Schimbare Mecanism Stencil
4 DESCRIEREA APARATULUI
4.2 PREZENTARE GENERALĂ A MODULULUI APARATULUI
48 GHID de INSTRUȚCIUNI E By DEK 04/2019
4.2.12 Stencil cu Lățime Ajustabilă (AWSM)
AWSM este recipientul pentru stencil în timpul operațiilor de tipărire. AWSM este complet reglabil
pentru a se potrivi cu cele mai populare dimensiuni ale stencil-ului. Stencil-ul de imprimare este
fixat pe poziție de AWSM în timpul ciclului de printare. AWSM este o opțiune a aparatului care
înlocuiește C Chase.
Mecanismul de schimbare a stencil-ului localizează stencil-ul în ansamblul chase.
5
4
3
2
1

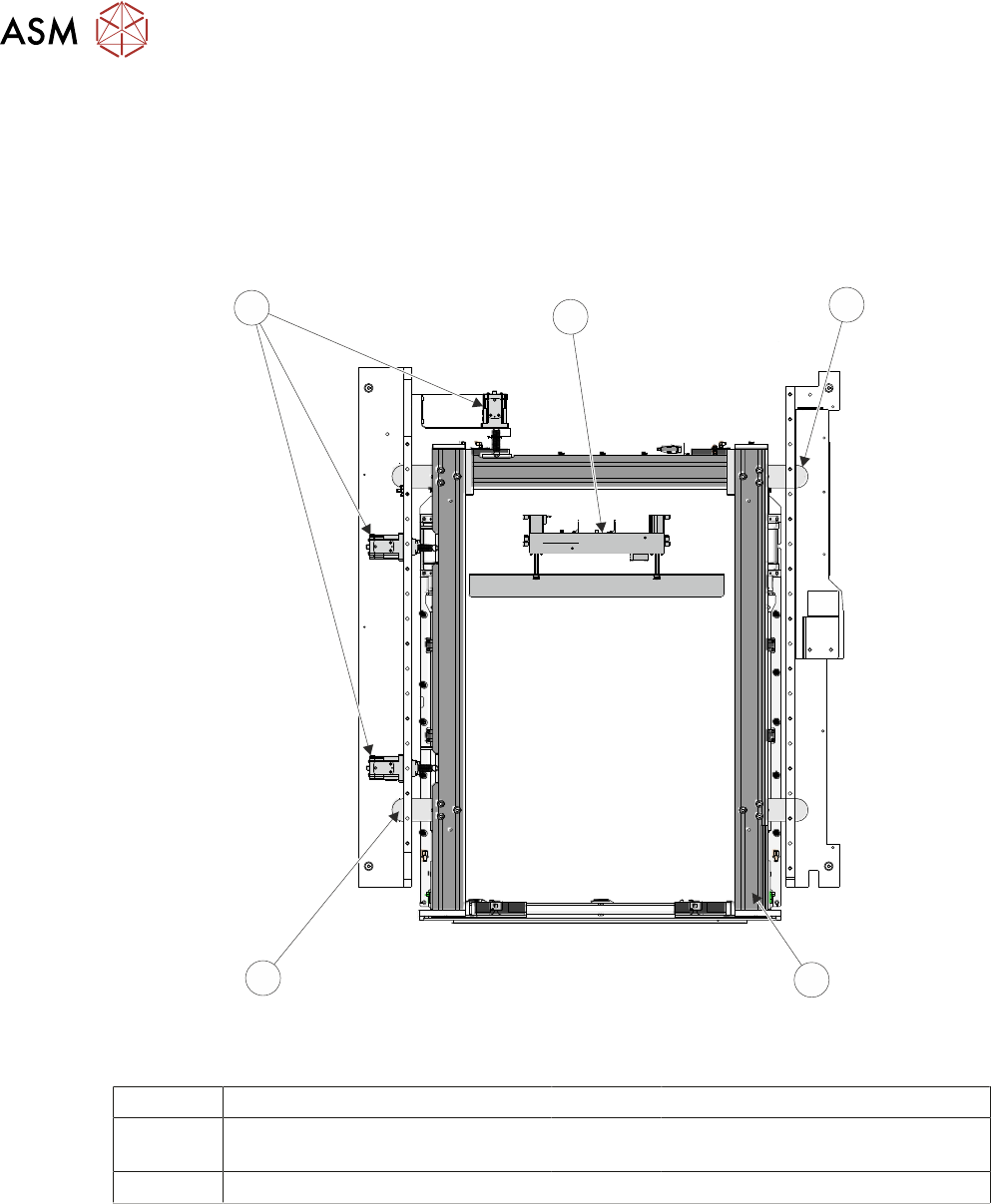

Fig.13: Stencil cu Lățime Ajustabilă (AWSM)
1 Chase Clamp (Alinirere Stencil) 4 Actuatori (Alinirere Stencil)
2 Stencil cu Lățime Ajustabilă
(AWSM)
5 Schimbare Mecanism Stencil
3 Chase Clamp (Alinirere Stencil)
4 DESCRIEREA APARATULUI
4.2 PREZENTARE GENERALĂ A MODULULUI APARATULUI
GHID de INSTRUȚCIUNI E By DEK 04/2019 49
4.2.13 Modul Print Carriage
Modulul print carriage este vehiculul care transportă următoarele:
●
Modul Squeegee
●
Modul Schimbare Stencil
4.2.14 Modul Squeegee
Funcția modulului squeegee este de a aplica materialul de imprimare prin imaginea stencil-ului pe
placă, în mod controlat. Înălțimea squeegee-ului și presiunea în jos sunt monitorizate în timpul
cursei de imprimare pentru a optimiza calitatea imprimării.
2
1

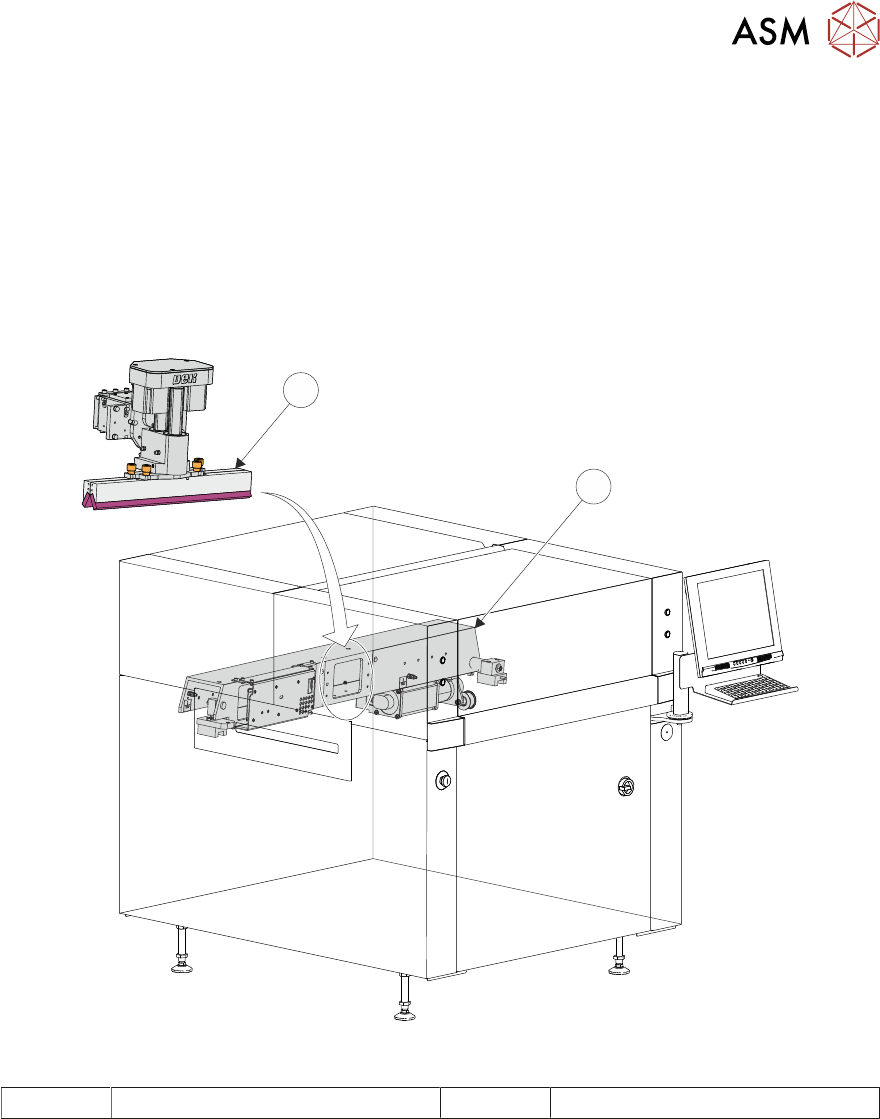

Fig.14: Print Carriage - Modul Squeegee
1 Print Carriage 2 Modul Squeegee
