4 DESCRIEREA APARATULUI
4.2 PREZENTARE GENERALĂ A MODULULUI APARATULUI
GHID de INSTRUȚCIUNI E By DEK 04/2019 43
4.2.2 Modul de Alimentare cu Energie Electrică
Carcasa de alimentare cu energie electrică M37 îndeplinește următoarele funcții:
●
Transformă și remediază alimentarea cu tensiune a rețelei la tensiunile solicitate de sistemele
electrice în tot aparatul.
●
Siguranță electrică - realizată prin utilizarea circuitelor de siguranță pentru oprirea de urgență
(E Stop). Când E Stop este activat, alimentarea cu energie electrică este îndepărtată din
zonele selectate ale aparatului.
4.2.3 Modul Control al Aparatului
Carcasa de comandă a aparatului M36 este hub-ul central care controlează mișcarea aparatului.
Controlul mașinii constă, de asemenea, din nodurile I/ O de-a lungul aparatului, conectate la
carcasa de comandă a mașinii utilizând o magistrală CAN.
Controlul aparatului este o interfață între software și:
●
Motoare Stepper
●
Servomotoare
●
Senzori
●
Comutatoare
●
Solenoizi
●
Lămpi
4.2.4 Modul PC al Aparatului
Carcasa PC a aparatului este controlorul principal al acestuia. Emițând comenzi secvențiale de
control către sistemele slave prin carcasa de comandă a aparatului, PC-ul analizează semnalele
de reacție și emite comenzi suplimentare pentru a asigura funcționarea corectă și siguranța
aparatului.
1
2
3
Fig.8: Alimentare Electrică - Control al Aparatului - PC Aparat
1 Carcasa PC a Aparatului 3 Carcasa Sursei de Alimentare a
Aparatului
2 Carcasa Control a Aparatului
4 DESCRIEREA APARATULUI
4.2 PREZENTARE GENERALĂ A MODULULUI APARATULUI
44 GHID de INSTRUȚCIUNI E By DEK 04/2019
4.2.5 Modul Rising Table
Modulul rising table asigură o bază stabilă pentru tooling-ul de susținere al plăcii și poziționează
șinele de transport la diferite înălțimi în timpul ciclului de imprimare.
4.2.6 Modul Tooling de Susținere a Plăcii
Rolul tooling-ului de susținere a plăcii este de a susține placa în timpul ciclului de printare, pentru a
preveni distorsiunea imprimării cauzată de îndoirea plăcii ca urmare a presiunii în jos a squeegee-
urilor. Există mai multe tipuri diferite de tooling de susținere pentru plăci care se potrivesc cu o
varietate de cerințe privind procesul de montare la suprafață.
4.2.7 Modul Rail-uri de Transport
Sistemul rail-urilor de transport este un sistem de transport cu lățime programabilă, utilizat pentru a
transporta placa prin aparat și pentru a fixa placa în timpul ciclului de printare. Înălțimea sistemului
rail-ului este poziționată de rising table, în timpul ciclului de printare.
3
1
2
Fig.9: Rising Table - Tooling de Susținere a Plăcii - Rail-uri de Transport
1 Modul Rail-uri de Transport 3 Modul Tooling de Susținere a Plăcii
2 Modul Rising Table
4 DESCRIEREA APARATULUI
4.2 PREZENTARE GENERALĂ A MODULULUI APARATULUI
GHID de INSTRUȚCIUNI E By DEK 04/2019 45
4.2.8 Modul Sistem Cameră
Funcția sistemului de cameră este de a furniza o indicație vizuală a ecranului pentru a se îmbarca
la aliniere și la datele de inspecție a plăcii / ecranului în carcasa calculatorului. Informațiile
capturate furnizate carcasei PC-ului permit procesorului să:
●
Alinieze ecranul la placa de produs
●
Furnizeze informații vizuale pentru utilizator pe monitorul MMI
Ansamblul camerei traversează orizontal în axele X și Y și este acționat de servomotoare rotative.
Căruciorul pentru cameră este de asemenea utilizat pentru a transporta opritorul plăcii și
dispozitivul de curățare understencil.

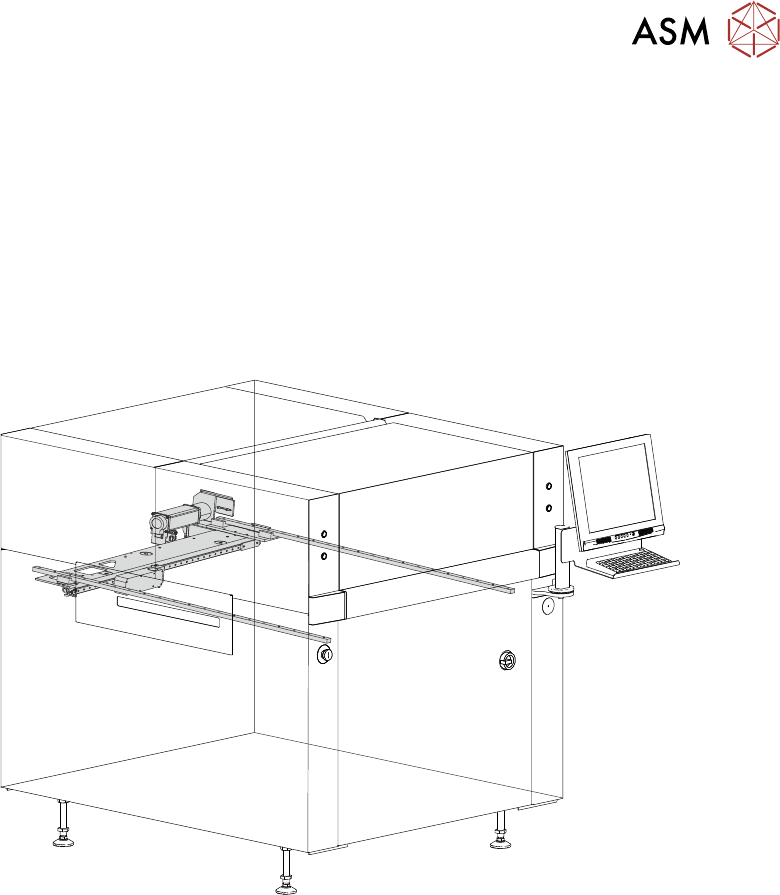

Fig.10: Sistem Cameră
