5 SETAREA ȘI PUNEREA ÎN APLICARE
5.3 TRANSPORTARE ȘI DESPACHETARE
GHID de INSTRUȚCIUNI E By DEK 04/2019 65
14
Utilizând lista de articole, asigurați-vă că toate elementele sunt furnizate.
Inspectați vizual toate componentele și echipamentul aparatului verificând dacă sunt complete,
starea lor și gradul de deteriorare. Dacă oricare dintre componente sau echipamente sunt
incomplete, deteriorate sau în stare defectuoasă, notați acest lucru pe pagina Probleme Restante
găsită în capitolul Documentație de Instalare din acest manual.

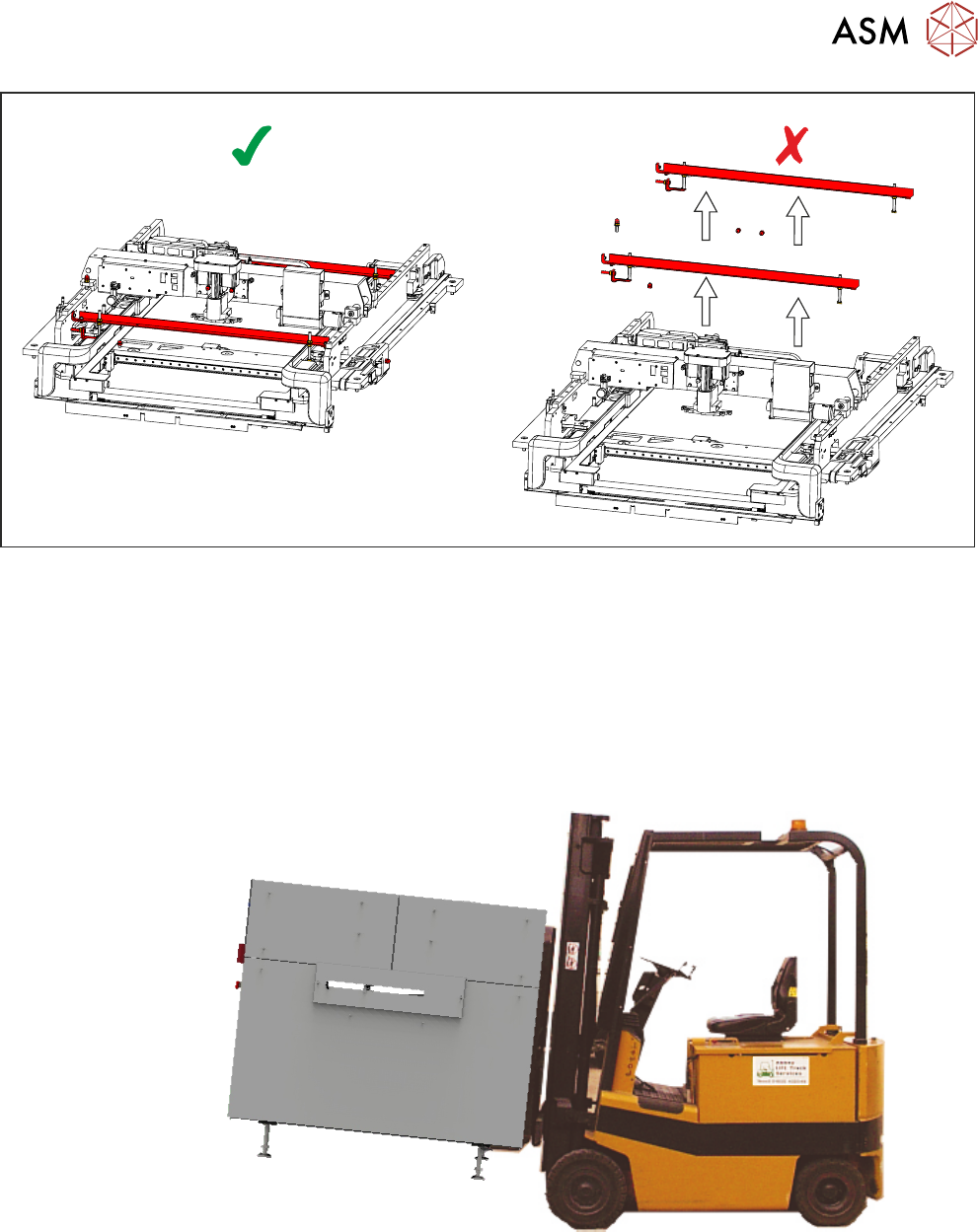

5.3.4 Transportare
Pentru a transporta aparatul în poziția desemnată, efectuați următoarea procedură:
1. Localizați furcile sub baza mașinii.
2. Ridicați coarnele furcii, separând aparatul de baza cutiei de transport.
3. Pentru aparatele cu opțiune de montare anti-vibrație, sunt livrate patru distanțiere picior și un
picior standard. Asigurați-vă că numărul corect al distanțierelor piciorului este montat în cele
patru colțuri ale mașinii atunci când este amplasat în linia de producție.
4. Deplasați mașina în poziția indicată.
5 SETAREA ȘI PUNEREA ÎN APLICARE
5.4 SETAREA ȘI PUNEREA ÎN APLICARE A APARATULUI
66 GHID de INSTRUȚCIUNI E By DEK 04/2019
5.4 SETAREA ȘI PUNEREA ÎN APLICARE A APARATULUI
Folosind următoarea listă de verificare, configurați aparatul la poziția indicată (pentru mai multe
detalii, consultați capitolele corespunzătoare din manualul de instalare așa cum este indicat în lista
de verificare):
Nr. Pregătirea Aparatului - Referință Finalizat
1 Verificați aparatul pentru daune din
tranzit
Capitolul 4
2 Verificați că accesoriile sunt corecte cu
lista de articole
3 Transportare la Destinația Finală
4 Scoateți Brațele de Transbordare
5 Setați Înălțimea și Nivelul Aparatului
6 Potriviți Componentele Aparatului
7 Realizai Verificările de Pre Pornire
Nr. Secvența de Pornire Referință Finalizat
8 Măsurați Nivelul de Furnizare a Energiei
Electrice din Fabrică
Capitolul 5
9 Setați Ora și Data
10 Verificați Operarea Corectă a
Componentelor Buclei E Stop
11 Realizați Verificarea Funcției de Curățare
Stencil
Nr. FMI Referință Finalizat
12 Verificați că MIU este Corect Configurat Capitolul 6
13 Verificați că este Selectat MIU
14 Verificați Funcționarea Interfeței
Nr. Performanța Aparatului Referință Finalizat
15 Capabilitatea Alinierii Aparatului: Capitolul 7
Cp Cpk Nici o
Schimb
are
Aliniere X
Aliniere Y
Θ Aliniere
Capacitatea Alinierii Procesului:
Cp Cpk Nici o
Schimb
are
Aliniere X
Aliniere Y
Θ Aliniere
5 SETAREA ȘI PUNEREA ÎN APLICARE
5.4 SETAREA ȘI PUNEREA ÎN APLICARE A APARATULUI
GHID de INSTRUȚCIUNI E By DEK 04/2019 67
Nr. Actualizări ale Performanței
Aparatului (MPUs)
Referință Finalizat
16 Fixați toate MPU-uri și Notați în Tabelul
de mai jos (Notați N/A pentru MPU-uri
care nu au fost furnizate)
Nu Se Aplică
MPU Nr. Descriere Potrivit
602315*1 250 mm Clampuri Placă
602316*1 Clampuri Placă fără Folie
602317*1 Tooling Vidare Cup
602318*1 Grid-Lok Tooling (5x18)
602319*1 Grid-Lok Tooling (3x12)
602323*1 300 mm Curățitor Underscreen
602324*1 520 mm Curățitor Underscreen
602325*1 10 sec Timp Ciclu
602326*1 Verificare Depozit
602327*1 SPC Avansat
Nr. Documentație Referință Finalizat
17 Raport de Revizie
18 Document de Acceptare Capitolul 8
19 Raport de Instalare
Nr. Următoarea Revizie Referință Finalizat
20 Verificați că eticheta Următoarea Revizie
a fost completată (localizată pe panoul
din spate)
Nu Se Aplică
21 Verificați că al cincilea picior a fost
înlăturat (consultați eticheta de
avertizare localizată pe panoul din spate)
Nr. Instruire On Site Referință Finalizat
22 Instruire la Instalare Capitolul 8
MODEL APARAT
NUMĂR SERIE
APARAT
