6 FOLOSIREA APARATULUI
6.3 COMENZILE ȘI AFIȘAJELE APARATULUI
72 GHID de INSTRUȚCIUNI E By DEK 04/2019
6.3 COMENZILE ȘI AFIȘAJELE APARATULUI
Comenzile și afișajele utilizatorului sunt afișate mai jos:
1
2
3
4
5
6
7
8
9
1 Semnalizare Tricoloră 6 Comutator Izolator Rețea
2 Buton de sistem 7 Buton E Stop
3 Buton Jog (Dreapta) 8 Buton Jog (Stânga)
4 Monitor Colorat LCD 9 Comutator Iluminare Intern
5 Tastiera/mouse con trackball
6 FOLOSIREA APARATULUI
6.3 COMENZILE ȘI AFIȘAJELE APARATULUI
GHID de INSTRUȚCIUNI E By DEK 04/2019 73
6.3.1 Semnalizare Tricoloră
Semnalizarea tricoloră oferă o indicație vizuală a stării de funcționare a aparatului. Semnalizarea
este programabilă, permițând utilizatorului să configureze farurile Roșu, Galben și Verde în orice
combinație (constantă sau pulsantă) pentru un anumit eveniment al aparatului. Mai jos este
prezentat un tabel cu setările implicite pentru semnalizarea tricoloră (pentru mai multe informații,
consultați capitolul Interfața Man a Aparatului din Manualul Tehnic de Referință):
Culoare
Semnalizare
Statut Operațional
Aparatul nu este operațional
Alimentarea sistemului s-a oprit
Mesaj eroare afișat
Aparatul nu este în modul pregătit
Aparatul se inițializează
Aparatul se află în mod de setare
Aparatul se află în mod de întreținere
Aparatul este operațional
Aparatul așteaptă în modul pregătit
Aparatul este operațional
6 FOLOSIREA APARATULUI
6.3 COMENZILE ȘI AFIȘAJELE APARATULUI
74 GHID de INSTRUȚCIUNI E By DEK 04/2019

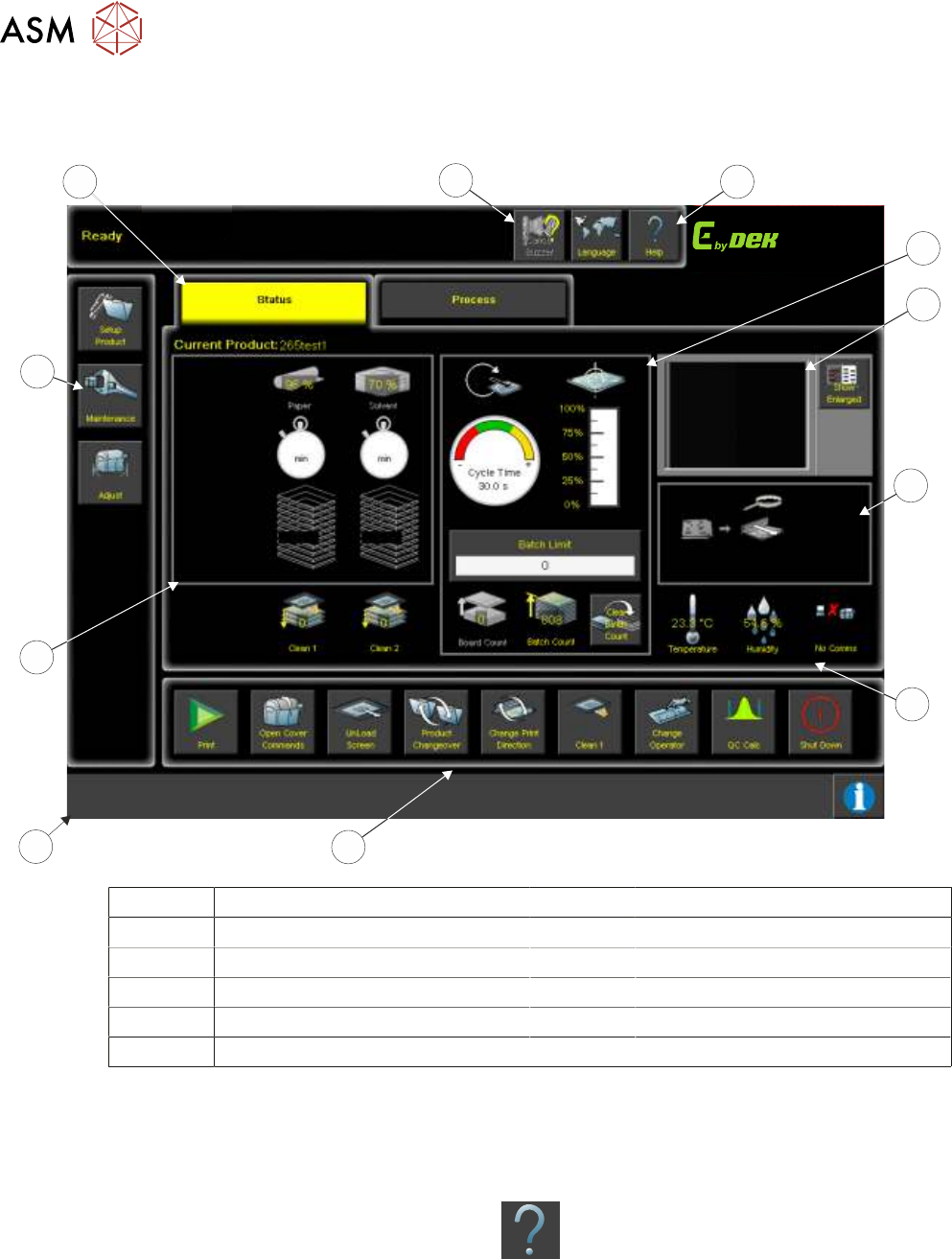

6.3.2 Interfața Utilizatorului
Modul de afișare al interfeței utilizatorului pentru Versiunea 09 de software este afișată mai jos:
11
10
9
8
7
6
4
5
3
2
1
1 Buton Ajutor Meniu 7 Prompt Bar
2 Panou de Productivitate 8 Panou Realimentare Consumabile
3 Fereastră Vizualizare 9 Panou navigație
4 Fereastră imitație aparat 10 Pagină de Statut a Aparatului
5 Panou Mediu Înconjurător 11 Buton Anulare Sonerie
6 Panou de Comenzi ale Aparatului
6.3.3 Ajutor Onboard
Ajutorul Onboard este disponibil pentru a fi accesat în orice moment din partea de sus a ecranului
GUI. Meniul de ajutor este accesat selectând următoarea pictogramă:
Meniul de ajutor permite utilizatorilor să acceseze manuale și tutoriale animate.
