4 DESCRIEREA APARATULUI 4.2 PREZENTARE GENERALĂ A MODULULUI APARATULUI GHID de INSTRUȚCIUNI E By DEK 04/2019 45 4.2.8 Modul Sistem Cameră Funcția sistemului de cameră este de a furniza o indicație vizuală a ecranului pen…
4 DESCRIEREA APARATULUI
4.2 PREZENTARE GENERALĂ A MODULULUI APARATULUI
44 GHID de INSTRUȚCIUNI E By DEK 04/2019
4.2.5 Modul Rising Table
Modulul rising table asigură o bază stabilă pentru tooling-ul de susținere al plăcii și poziționează
șinele de transport la diferite înălțimi în timpul ciclului de imprimare.
4.2.6 Modul Tooling de Susținere a Plăcii
Rolul tooling-ului de susținere a plăcii este de a susține placa în timpul ciclului de printare, pentru a
preveni distorsiunea imprimării cauzată de îndoirea plăcii ca urmare a presiunii în jos a squeegee-
urilor. Există mai multe tipuri diferite de tooling de susținere pentru plăci care se potrivesc cu o
varietate de cerințe privind procesul de montare la suprafață.
4.2.7 Modul Rail-uri de Transport
Sistemul rail-urilor de transport este un sistem de transport cu lățime programabilă, utilizat pentru a
transporta placa prin aparat și pentru a fixa placa în timpul ciclului de printare. Înălțimea sistemului
rail-ului este poziționată de rising table, în timpul ciclului de printare.
3
1
2
Fig.9: Rising Table - Tooling de Susținere a Plăcii - Rail-uri de Transport
1 Modul Rail-uri de Transport 3 Modul Tooling de Susținere a Plăcii
2 Modul Rising Table
4 DESCRIEREA APARATULUI
4.2 PREZENTARE GENERALĂ A MODULULUI APARATULUI
GHID de INSTRUȚCIUNI E By DEK 04/2019 45
4.2.8 Modul Sistem Cameră
Funcția sistemului de cameră este de a furniza o indicație vizuală a ecranului pentru a se îmbarca
la aliniere și la datele de inspecție a plăcii / ecranului în carcasa calculatorului. Informațiile
capturate furnizate carcasei PC-ului permit procesorului să:
●
Alinieze ecranul la placa de produs
●
Furnizeze informații vizuale pentru utilizator pe monitorul MMI
Ansamblul camerei traversează orizontal în axele X și Y și este acționat de servomotoare rotative.
Căruciorul pentru cameră este de asemenea utilizat pentru a transporta opritorul plăcii și
dispozitivul de curățare understencil.
Fig.10: Sistem Cameră
4 DESCRIEREA APARATULUI
4.2 PREZENTARE GENERALĂ A MODULULUI APARATULUI
46 GHID de INSTRUȚCIUNI E By DEK 04/2019
4.2.9 Modul Curățitor Under Stencil
Modulul curățitor understencil curăță automat partea inferioară a stencil-ului, reducând astfel
acumularea de pastă. Dispozitivul de curățare a subansamblului este deplasat de-a lungul părții
inferioare a stencil-ului de către căruciorul camerei.
Modulul de curățare understencil oferă facilitatea de stocare a solventului pentru ciclurile de
curățare umedă. Rezervorul de solvent extern poate fi montat pe fiecare parte sau pe partea din
spate a mașinii.
Unitatea de filtrare în vid îndepărtează pasta în exces de pe fumurile stencil-ului și materiale de
solvent / imprimare.
1
2
3

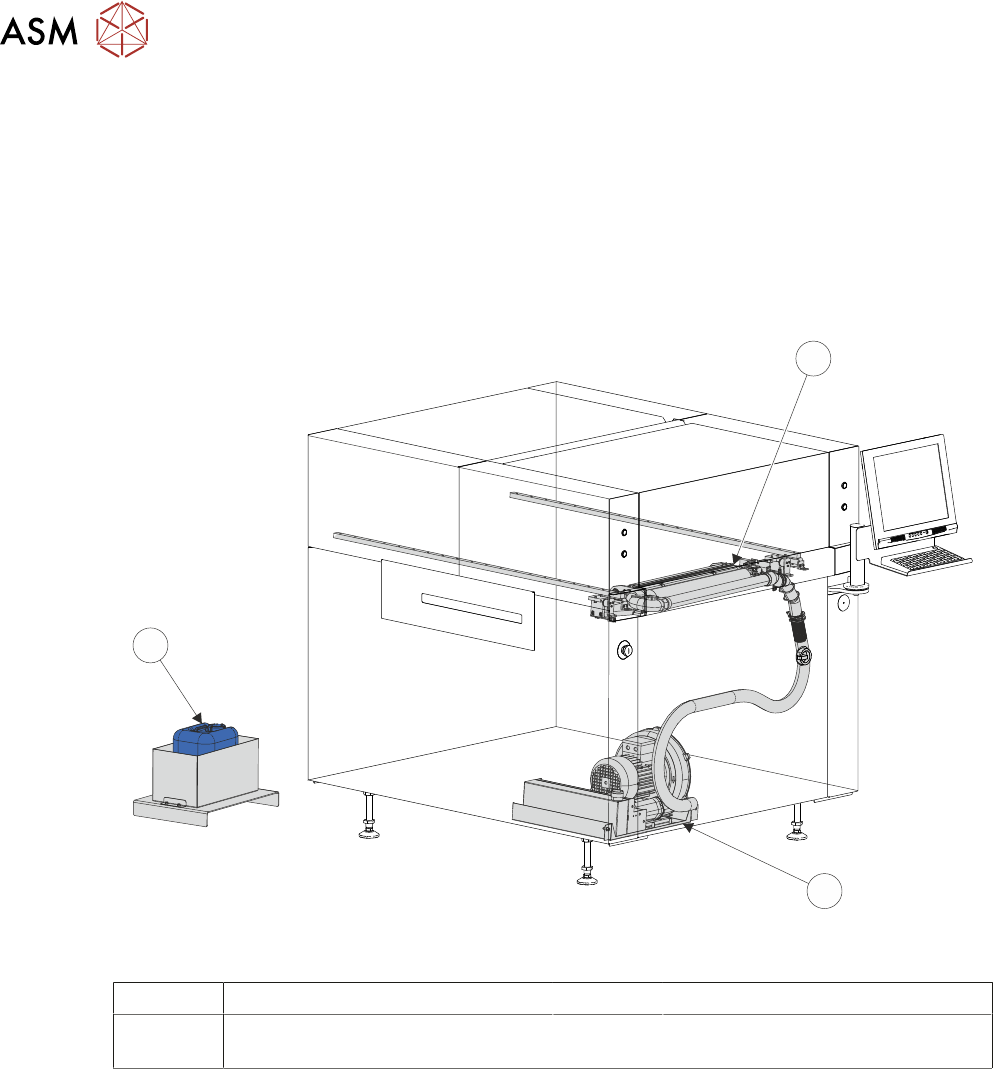

Fig.11: Curățitor Understencil
1 Curățitor Understencil 3 Rezervor Extern de Solvent
2 Construit suflantă (IBVF) Unitate de
Filtrare în Vid
