3 Automaatin tekniset tiedot Käyttöohje SIPLACE D1i/D2i 3.6 Ladontapää Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI 122 komponentit, keskittää ne optisesti ma tkalla ladonta paikkaan ja kääntää ne tarvitt a…
Käyttöohje SIPLACE D1i/D2i 3 Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI 3.6 Ladontapää
121
3.6.3 SIPLACE Pick&Place-pää korkean tarkkuuden IC-ladontaan
Artikkeli-nro. 00119833-xx P&P-pää
3
Kuva 3.6 - 5 Pick&Place-pää korkean tarkkuuden IC-ladontaan
(1) DP-akseli
(2) Z-akselin käyttö
(3) Inkrementaalinen matkanmittausjärjestelmä Z-akselille
3.6.3.1 Kuvaus
Tämä korkealle kehitetty ladontapää toimii Pick&Place-periaatteella. SIPLACE Pick&Place-pää
soveltuu erityisesti erittäin vaativien ja suurien komponenttien ladontaan. Ladontapää noutaa
3 Automaatin tekniset tiedot Käyttöohje SIPLACE D1i/D2i
3.6 Ladontapää Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI
122
komponentit, keskittää ne optisesti matkalla ladontapaikkaan ja kääntää ne tarvittavaan ladonta-
kulmaan. Sen jälkeen ne laitetaan säädetyn puhallusilman avulla pehmeästi ja paikkatarkasti pii-
rilevylle.
Pick&Place-pään vakiopipetit ovat tyyppiä 5xx. Mutta adapterin kanssa saadaan käytettyä myös
pipettejä, jotka ovat tyypiltään 4xx, ja Collect&Place-päiden pipettejä, jotka ovat tyypiltään 8xx ja
9xx.

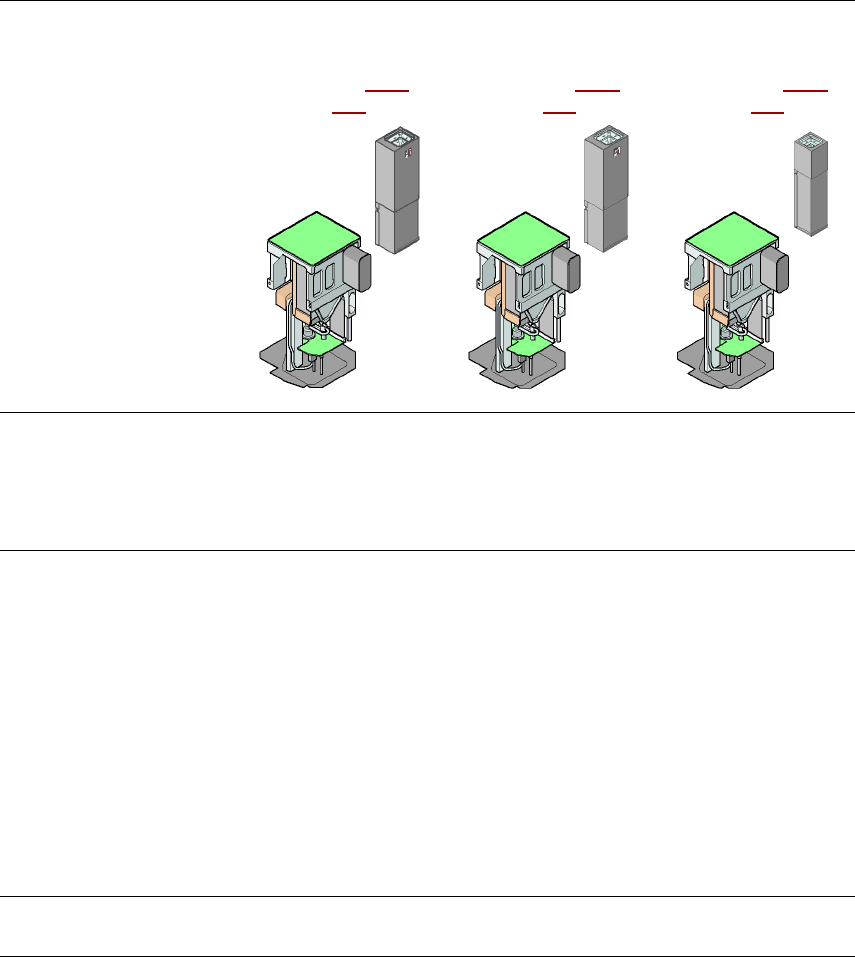

3.6.3.2 Tekniset tiedot
3
Pick&Place-pää
Fine-Pitch-kamera
kameratyyppi 36
(katso kohtaa
3.9.3,
sivu
142)
Pick&Place-pää
Fine-Pitch-kamera
kameratyyppi 33
(katso kohtaa
6.3.2,
sivu
283)
Pick&Place-pää
Flip-Chip-kamera
kameratyyppi 25
(katso kohtaa
6.3.1,
sivu
281)
Komponenttispektri
a
0603 SO, PLCC, QFP,
BGA, erikoiskompo-
nentti, Bare Die, Flip-
Chip saakka
0402 SO, PLCC, QFP,
BGA, erikoiskompo-
nentti, Bare Die, Flip-
Chip saakka
0201 SO, PLCC, QFP,
kanta, pistoke, BGA,
erikoiskomponentti,
Bare Die, Flip-Chip,
suoja saakka
Komp-spesifikaatio
Suurin korkeus
Min. jalkarasteri
Min. jalkaleveys
Min. ballrasteri
Min. ball-halkaisija
Minimimitat
Maksimimitat
Maks. paino
b
19 mm
0,4 mm
0,24 mm
0,56 mm
0,32 mm
1,6 x 0,8 mm²
32 x 32 mm²
(yksinkertainen mittaus)
85 x 85 mm² tai
maks. 200 x 125 mm²
(rajoituksin)
100 g
19 mm
0,3 mm
0,15 mm
0,35 mm
0,2 mm
1,0 x 0,5 mm²
55 x 45 mm²
(yksinkertainen mittaus)
85 x 85 mm² tai
maks. 200 x 125 mm²
(rajoituksin)
100 g
19 mm
0,25 mm
0,1 mm
0,14 mm
0,08 mm
0,6 x 0,3 mm²
16 x 16 mm²
(yksinkertainen mittaus)
100 g
Ohjelmoitava
asetusvoima 1,0 N - 15 N 1,0 N - 15 N 1,0 N - 15 N
Käyttöohje SIPLACE D1i/D2i 3 Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI 3.6 Ladontapää
123
Pipettityypit 5xx (vakio)
4xx + adapteri
8xx + adapteri
9xx + adapteri
5xx (vakio)
4xx + adapteri
8xx + adapteri
9xx + adapteri
5xx (vakio)
4xx + adapteri
8xx + adapteri
9xx + adapteri
X/Y-tarkkuus
c
± 37,5 µm/3σ
± 50 µm/4σ
± 37,5 µm/3σ
± 50 µm/4σ
± 30 µm/3σ
± 40 µm/4σ
Kulmatarkkuus ± 0,053°/3σ
± 0,071°/4σ
± 0,053°/3σ
± 0,071°/4σ
± 0,053°/3σ
± 0,071°/4σ
Komponenttispektri 99,8% 99,9% 99,8%
Komponenttikamera tyyp-
pi
36 33 25
Valaistustasot 6 6 6
Valaistustasojen asetus-
mahdollisuudet
256
6
256
6
256
6
a) Huomioi myös, että ladottavissa olevaan komponenttispektriin vaikuttavat myös pad-geometria, asiakaskoh-
taiset standardit ja komponenttien pakkaustoleranssit.
b) Vakiopipettien käytön yhteydessä
c) Tarkkuusarvo on mitattu valmistajaneutraalin IPC-standardin mukaisesti
