2 Käyttöturvallisuus Käyttöohje SIPLACE D1i/D2i
2.2 Varoituskyltit Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI
54
2.2.7 Varoituskyltti HÄTÄ-SEIS-painikkeilla
2
Pos. W209 kuvassa 2.2 - 11, artikkeli-nro. 03009349-01 (lukumäärä automaattia kohden: 2)
2
Kuva 2.2 - 11 Varoituskyltti W209 HÄTÄ-SEIS-painikkeilla
Pos. W209, artikkeli-nro. 03009349-01
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
Maita Australia, Kanada, Meksiko ja USA var-
ten liimataan keltaisen renkaan sijaan HÄTÄ-
SEIS-painikkeilla varoituskyltti W209 asennuk-
seen.
Käyttöohje SIPLACE D1i/D2i 2 Käyttöturvallisuus
Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI 2.2 Varoituskyltit
55
2.2.8 Varoituskyltti CEKON-pistokkeessa
2
Pos. W 211 kuvassa 2.2 - 12 (lukumäärä automaattia kohden: 1)
2

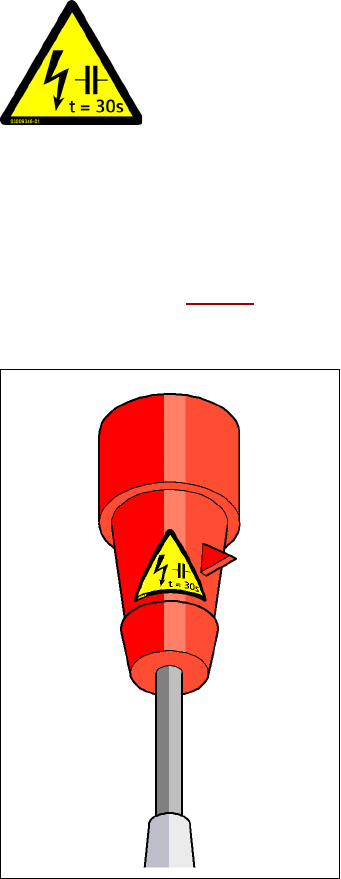

Kuva 2.2 - 12 Varoituskyltti W211 CEKON-pistokkeella
Pos. W211, artikkeli-nro. 03009351-01
2
JÄÄNNÖSJÄNNITE!
Odota verkkopistokkeen syöttöverkosta erottamisen jälkeen 30 s, kunnes
jäännösjännitteet ovat purkautuneet.
NAFTA-alue: Hazardous Voltage
Residual power at plug prongs and wire ends will cause death or serious in-
jury. Avoid contact with power plug and/or wire ends for 30 seconds
2 Käyttöturvallisuus Käyttöohje SIPLACE D1i/D2i
2.3 Laserluokitus Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI
56
2.3 Laserluokitus
2.3.1 Laserluokka 1
2.3.1.1 Kokonaiskoneen luokitus
2
OHJE: 2
Laserluokan 1 ja 1M rakenneryhmiä ei merkitä.
2.3.1.2 Kamerajärjestelmien luokitus
2
2.3.2 Laserluokka 1M
Ei suoraan optisilla laitteilla katseltavaksi!
2
2
Kaikki asennetut kamerajärjestelmät ja käyttövalmis kokonais-
kone ovat järjestetty laserluokka 1:een.
Laserluokat määritetään DIN EN 60825-1:2001 mukaan.
2
Seuraavat kamerajärjestelmät on järjestetty laserluokka 1:een:
– PL-kamera, tyyppi 34, digitaalinen
– Komponenttikamerat SIPLACE Pick&Place-ladontapäälle:
– Komponenttikamera kiinteä P&P, tyyppi 36, 32 x 32, digitaalinen
– Komponenttikamera kiinteä P&P, tyyppi 33, 55 x 45, digitaalinen
– Komponenttikamera kiinteä, P&P, tyyppi 25, 16 x 16, digitaalinen
2
Seuraavat kamerajärjestelmät on järjestetty laserluokka 1M:ään:
– Komponenttikamera C&P, tyyppi 28,
18 x 18 12-segmentti-Collect&Place-päällä
– Komponenttikamera C&P, tyyppi 30,
27 x 27 6/12-segmentti-Collect&Place-päällä
