3.10.8.3 Nauhansyöttömoduuli 3 x 8 mm SL 0201-komponenteille ja suuremmille
3

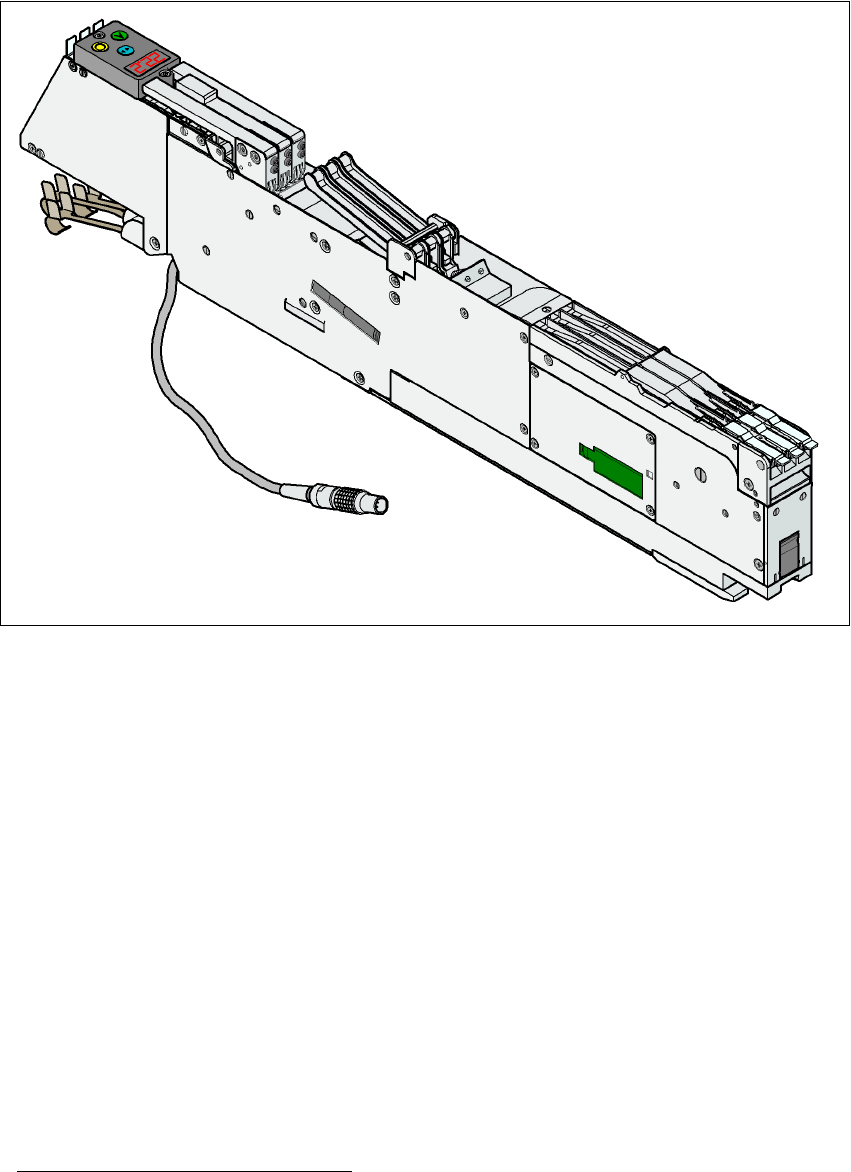

Kuva 3.10 - 3 Nauhansyöttömoduuli 3x8 mm SL
1
0201-komponenteille ja suuremmille
3
Artikkelinumero 00141088-xx 3
Leveys 30,6 mm 3
Ratoja syöttömoduulissa 3 3
Varattuja syöttömoduuliasetuspaikkoja 1 3
Syöttömoduulien maks. lukumäärä per kone 2 x 15 3
Komponenttivarasto 7"-keloissa n. 10.000 kpl 3
Syöttöaskelluspituus 2mm / 4mm / 8 mm 3
Nauhamateriaali paperi- tai kuplanauha 3
Maks. komponenttikorkeus 2,5 mm 3
Komponenttispektri 0201:estä alkaen 3
2 noutopositiota etupositio: komp. ≥ 1,6 mm
takapositio: komp. ≤ 1,6 mm 3
3
Tällä syöttömoduulilla realisoitiin uusi periaate "Feed on Demand" (syöttö pyydettäessä), kompo-
nenttien poisheittämisen pienentämiseksi. Komponentti kuljetetaan noutopositioon vasta, kun la-
dontapää ajaa noutopositioon.
1 SL = Shutterless, s.o. ilman komponenttipeitettä
3 Automaatin tekniset tiedot Käyttöohje SIPLACE D1i/D2i
3.10 Syöttömoduulit Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI
152
3.10.8.4 Nauhansyöttömoduuli 12/16 mm S
3
Kuva 3.10 - 4 Nauhansyöttömoduuli 12/16 mm S
Artikkelinumero 00141092-xx 3
Leveys 30,3 mm 3
Ratoja syöttömoduulissa 1 3
Varattuja syöttömoduuliasetuspaikkoja 1 3
Syöttömoduulien maks. lukumäärä per kone 2 x 15 3
Komponenttivarasto 7"-keloissa n. 4.000 kpl 3
Syöttöaskelluspituus 4:stä 24 mm asti 4 mm-askelin 3
Nauhamateriaali paperi- tai kuplanauha 3
Maks. komponenttikorkeus 14 mm 3
Käyttöohje SIPLACE D1i/D2i 3 Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI 3.10 Syöttömoduulit
153
3.10.8.5 Nauhansyöttömoduuli 24/32 mm S
Kuva 3.10 - 5 Nauhansyöttömoduuli 24/32 mm S
Artikkelinumero 00141093-xx 3
Leveys 42,4 mm 3
Ratoja syöttömoduulissa 1 3
Varaa syöttömoduuliasetuspaikkoja 1,5 3
Syöttömoduulien maks. lukumäärä per kone 2 x 10 3
Komponenttivarasto 7"-keloissa n. 2.000 kpl 3
Syöttöaskelluspituus 4:stä 40 mm asti 4 mm-askelin 3
Nauhamateriaali kuplanauha 3
Maks. komponenttikorkeus 14 mm 3
