4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE D1i/D2i
4.4 Komponenttivaunun sovittaminen PL-kuljetuskorkeuteen Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI
218
4

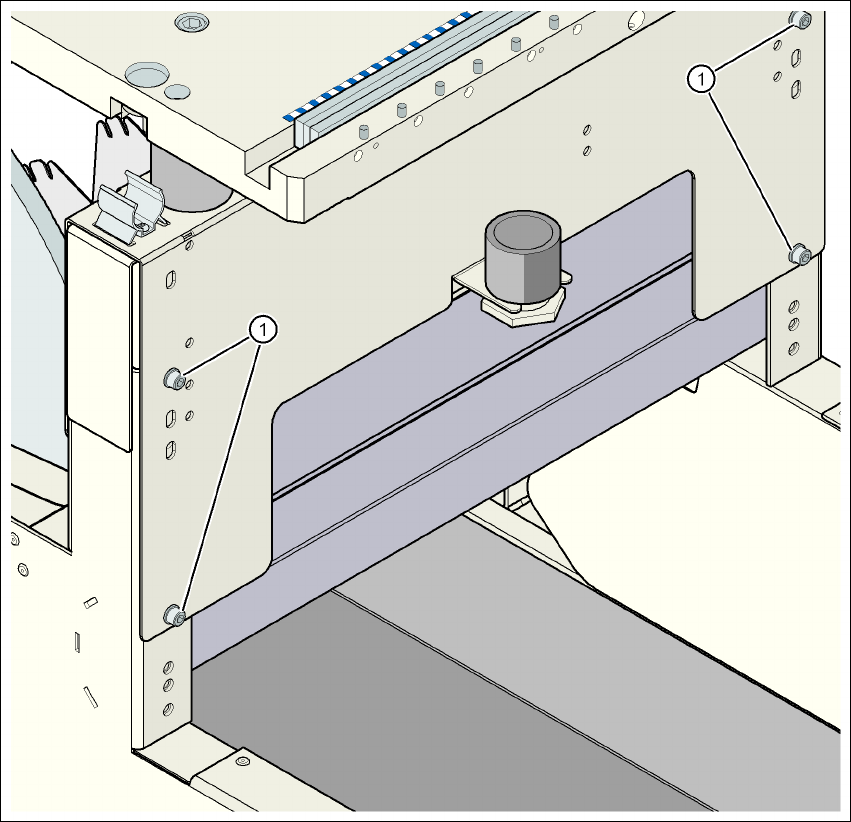

Kuva 4.4 - 3 Komponenttivaunu: PL-kuljetuskorkeus 830 mm - nähtynä edestä, kuusiokoloruuvien sijainnit
(1) Kuusiokoloruuvi M6x12 ja aluslevy (4 kappaletta etupuolella)
Käyttöohje SIPLACE D1i/D2i 4 Asentaminen ja käyttöönotto
Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI 4.4 Komponenttivaunun sovittaminen PL-kuljetuskorkeuteen
219
4.4.5 PL-kuljetuskorkeus 900 mm
4
Kuva 4.4 - 4 Komponenttivaunu: PL-kuljetuskorkeus 900 mm - nähtynä takaa, kuusiokoloruuvien sijainnit ja tarkastus-
reikä
(1) Kuusiokoloruuvi M6x12 ja aluslevy (4 kappaletta takapuolella)
(2) Tarra, johon on merkitty tarkastusreikien korkeustiedot 830, 900, 930 ja 950 mm
(3) 4 tarkastusreikää vaaditun korkeuden esiasettamista varten. Valittu korkeus on oikein esiase-
tettu, kun tarkastusreikä ei ole pystysuoran kierrelistan (pos. 4) peittämänä (katso kuvassa
olevaa nuolta).
(4) Pystysuora kierrelista
(5) Silta
4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE D1i/D2i
4.4 Komponenttivaunun sovittaminen PL-kuljetuskorkeuteen Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI
220
4
Kuva 4.4 - 5 Komponenttivaunu: PL-kuljetuskorkeus 900 mm - nähtynä edestä, kuusiokoloruuvien sijainnit
(1) Kuusiokoloruuvi M6x12 ja aluslevy (4 kappaletta takapuolella)
