Alkaen ohjelmistoversiosta SR.605.03 SP2 6.9 Magneettitappikannatin
Painos 10/2012 FI
295
6.9 Magneettitappikannatin
Artikkeli-nro. 00119680-xxPiirilevykannatin D4i/D2iD1i
Leveillä piirilevyillä on pyrkimys joustaa ladonnassa niin, että jossain tapauksissa komponentteja
ei voida enää latoa halutulla tarkkuudella. Myös voimakkaasti kuperat piirilevyt vaikuttavat ladon-
tatarkkuuteen. Sijoittamalla magneettitappikannattimia nostopöydälle tätä ongelmaa saadaan hel-
posti korjattua.
6

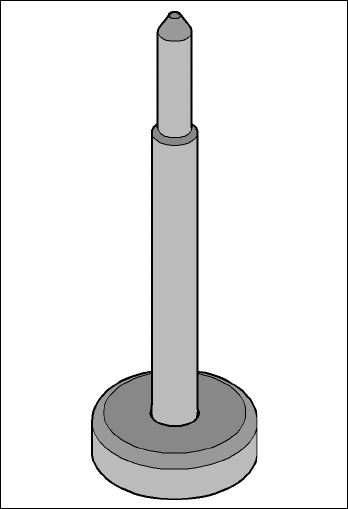

Kuva 6.9 - 1 Magneettitappikannatin
6 Asemalaajennukset Käyttöohje SIPLACE D1i/D2i
6.10 Syöttömoduulien peitelevy Alkaen ohjelmistoversiosta SR.605.03 SP2
Painos 10/2012 FI
296
6.10 Syöttömoduulien peitelevy
Artikkeli-nro. 00119811-xx Syöttömoduulien peitelevy, asetuspaikka 2, D1i
Artikkeli-nro. 00119812-xx Syöttömoduulien peitelevy, asetuspaikka 1, D1i
Artikkeli-nro. 00119854-xx Syöttömoduulien peitelevy, asetuspaikka 1, D2i
Artikkeli-nro. 00119856-xx Syöttömoduulien peitelevy, asetuspaikka 2, D2i
6
Syöttömoduulien peitelevy asennetaan komponenttien syöttöalueen yläpuolelle. Se estää ladon-
tapään törmäyksen sellaiseen pystyssä olevaan syöttömoduulin alhaallapidättimeen, joka ei ai-
kaisemmin ole mennyt kunnolla lukitukseen. Lisäksi syöttömoduulien peitelevy tekee
mahdottomaksi sen, että syöttömoduulien etupuoli joutuu asiantuntemattomasta käytöstä johtuen
ladontapään liikealueelle.
Tämän lisäksi estyy ladontapään törmäys komponenttivaunua vaihdettaessa, jos ladontapää on
syöttömoduulien yläpuolella. Komponenttipöydän voi nostaa paineketta painamalla, vasta kun la-
dontapää on syöttömoduulien ulkopuolella ja peitelevyn voi kääntää.
6
Kuva 6.10 - 1 Syöttömoduulien peitelevy
(1) Syöttömoduulien peitelevy
(2) Mekaaninen lukitus
(3) Kytkin HÄTÄ-SEIS-piirissä
Syöttömoduulin peitelevyn kytkin kytketään HÄTÄ-SEIS-piiriin. Syöttömoduulin peitelevy on lukit-
tava mekaanisesti. Tällöin kytkin sulkee avatun HÄTÄ-SEIS-piirin.
Käyttöohje SIPLACE D1i/D2i 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.03 SP2 6.11 Komponenttianturi C&P12-päätä varten
Painos 10/2012 FI
297
6.11 Komponenttianturi C&P12-päätä varten
Artikkeli-nro 00118021-xx 12-segmenttisen C&P-pään komponenttianturi
6
Kuva 6.11 - 1 12-segmentti-Collect&Place-pää komponenttianturin kanssa
(1) 12-segmentti-Collect&Place-pää
(2) Komponenttianturi
