6|功能描述

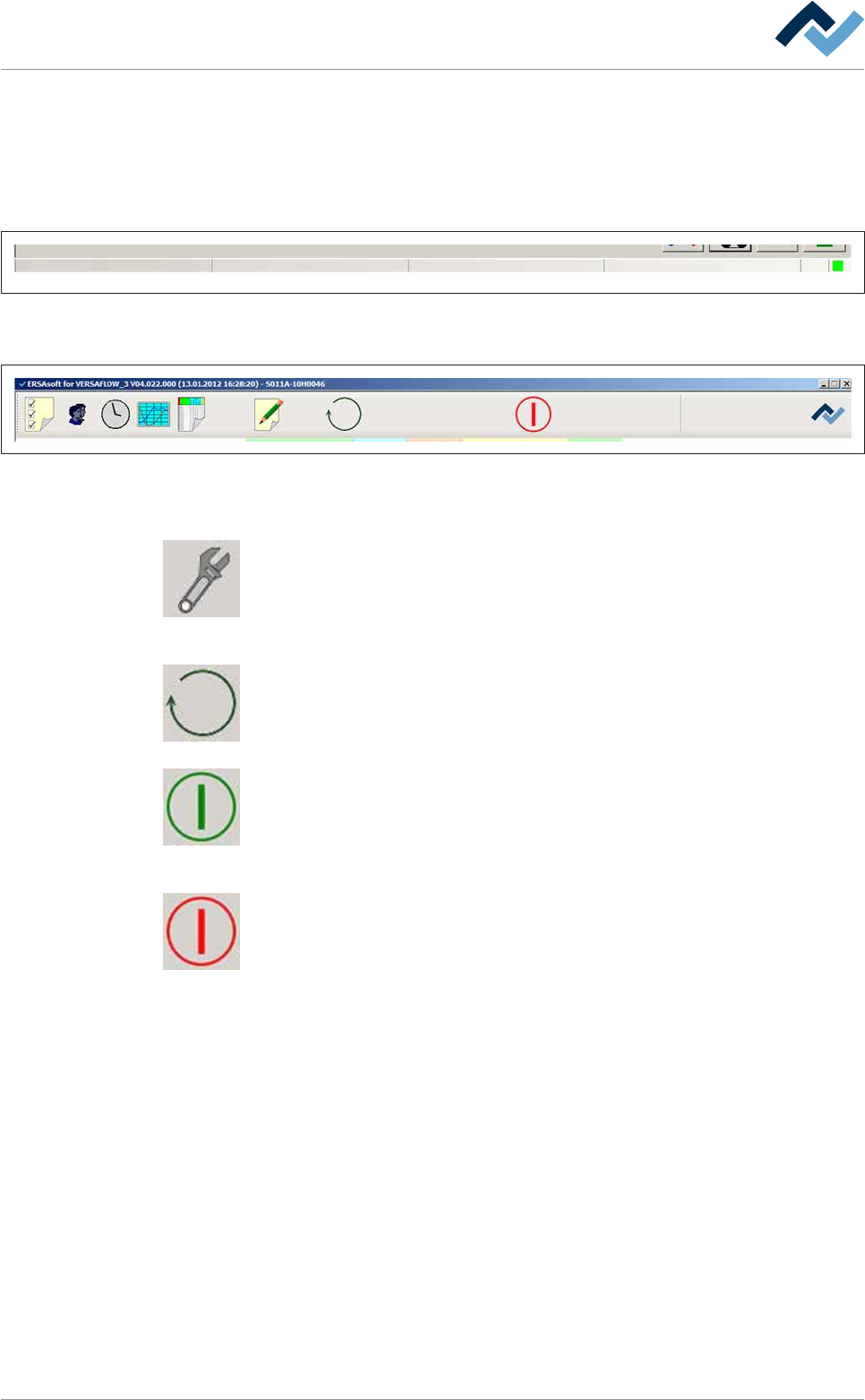

6.13.1 改变操作模式
机器的几个最重要的操作模式显示在流程图中的各个矩形框中。这些矩形框中
的文字会始终显示在开始对话框的状态栏中。在这里你可以随时读取当前的操
作模式。
状态栏位于屏幕的下边缘：
用户: 无 自动状态 程序库 程序
图68:
状态栏显示出当前登录的用户和当前的机器操作模式。 此外，程序库和当前启动的焊接程序会自动显示出来。
在开始对话框的顶部工具栏中可见这些用于调节操作模式的按钮。
预热 焊接模块 出板进板 进板模块
锡锅
用户: 无 维护模式
助焊剂模块
图69:
顶部工具栏
如果机器处于 [自动状态] 自动运行模式下：
这个按钮只有在[自动状态]操作模式下才会被显示。 通过点击这个按钮，你
可以停止一个已经启动的焊接程序并将机器设置为[维护模式]操作模式。
如果机器处于 [维护模式] 自动运行模式下：
点击这个按钮改变机器的操作模式或选择一个焊接程序。
如果机器处于 [关机] 自动运行模式下：
如果显示出绿色的标志，说明机器处于[关机]操作模式。 点击这一按钮转换
到 [维护模式] 操作模式：
如果机器处于 [维护模式] 自动运行模式下：
当出现这个红色标志时，机器处于 [维护模式] 操作模式。 通过点击这个按
钮，你可转换到[关机] 操作模式。
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 204/600
6|功能描述
6.14 焊接报告和运行数据
此功能允许精确日志和记录整个生产过程。你们可以监测和导出某个故障批处
理的数据。为一个系列的每个PCB你们可以分离自动生成的处理数据文件。
打开对话框
ü 打开[焊接报告，运行数据] 编辑对话框:
a) 在开始对话框的顶部工具栏中，点击
按钮。
ð 当显示[密码] 编辑对话框:时
b) 输入用户名和正确的密码。
ð 正确地输入 [用户名] 与[密码:] , 显示[焊接报告，运行数据] 编辑对
话框:
维护模式
焊接报告，运行数据
焊接报告
生产数据
电能计量
图70:
输入对话框 [焊接报告和运行数据]。激活左上方的单选按钮，您便可以将相应的对话框打开。
