8-26 Advanced Flexible Placer DEC AN F2 Administrator’s Guide 键， 填入此时的位置坐标。 (5) 为了获得拼块间 Pitc h 的间隔 ， 请按 <Get Pitch> 键。 注 意 请务必按照上面 ( (2) → (3) → (4) → (5) 的顺序操作。 (6) 请您选定 Fiducial 照相机在 最大可移动范围内设置的拼块。 因 为越是 选择和第一个拼块…
8-25
供应装置的设置

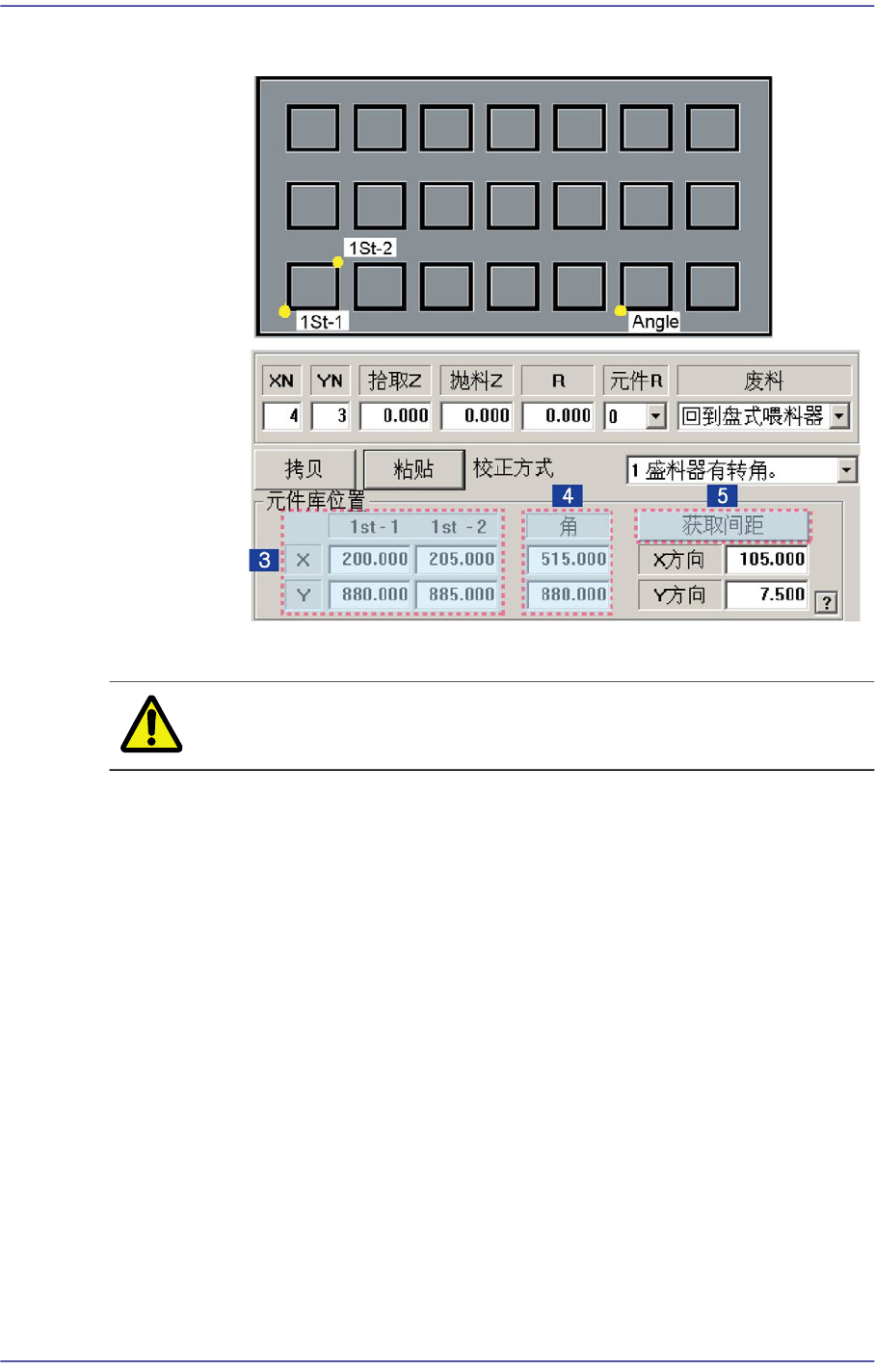

2. 拼块设置方法请按下面的顺序操作。
(1) 在右侧 纸卷轴对话框里选择 [1 Pocket with Angle] 功能。
(2) 首先请输入所有拼块的数量。
XN: X 方向的拼块总数量
YN: Y方向的拼块总数量
注 意 请在确定拼块坐标前一定要先输入 XN, YN 的值。
(3) 为了确定第一个拼块对角线角的坐标值(1St1,1St2)，移动各个所在位
置的照相机，使其所在支点和照相机的中心一致，然后点击 <Get>
键，填入所在位置的坐标值。
(4) 为了获得准确的托盘设置角度，请将照相机朝第一列下端的角坐标
位置移动，使其所在支点和照相机的中心保持一致后，点击<Get>
