9-14 Advanced Flexible Placer DEC AN F2 Administrator’s Guide  单击按钮，如下图出现未登记元件清单。  选择一个元件后单击 < 确定 > 按钮，在 <1. 元件名 > 编辑框输入选定文件的文件名。  选择相当于选定元件的 < 封装组 > ，必要时修改选定元件 Profile 中的元件信息以适应选定元件。  …

9-13

Step Programming

 如果从CAD数据Import的元件没有登记，需要将未登记元件予以登记。

在Place Data使用中的元件信息出现在设备DB的未登记元件清单窗口

(Unregistered Part List)时，应把该元件登记到PCB Part List。

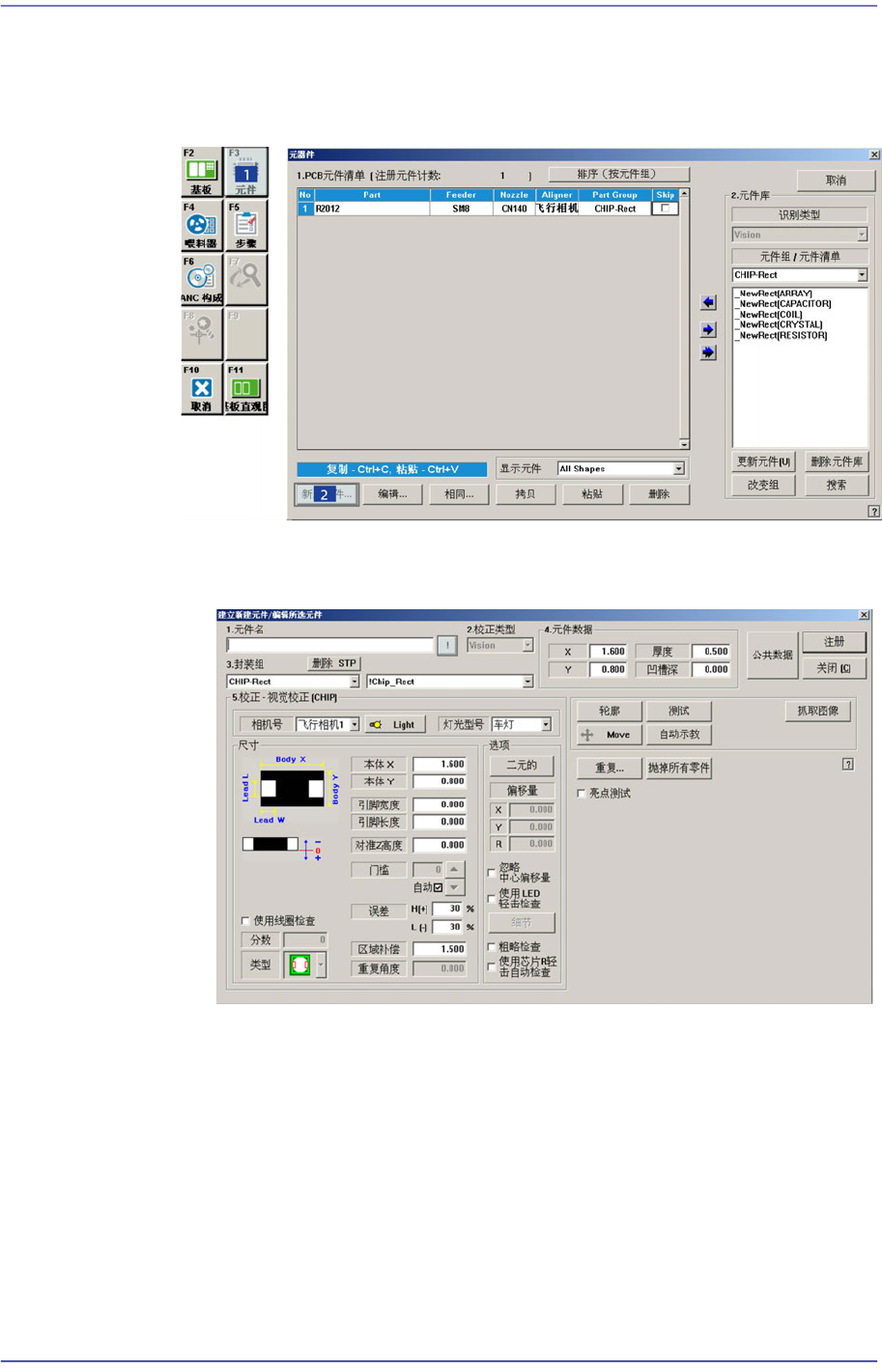

 已经在Local Part DB登记的元件将自动登记。单击 <新建元件…>按钮，

实行Part Editor对话框。

9-14

Advanced Flexible Placer DECAN F2 Administrator’s Guide

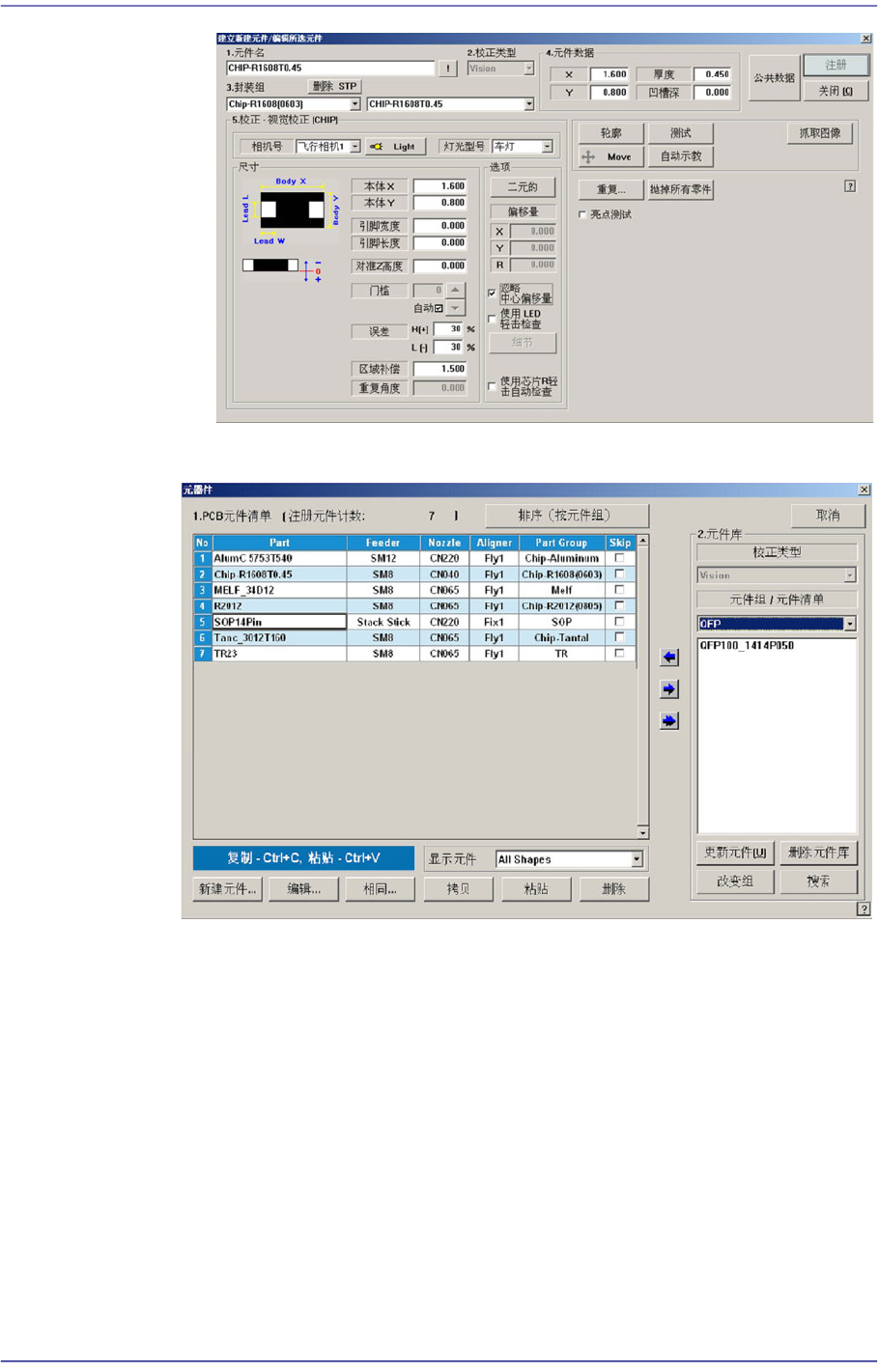

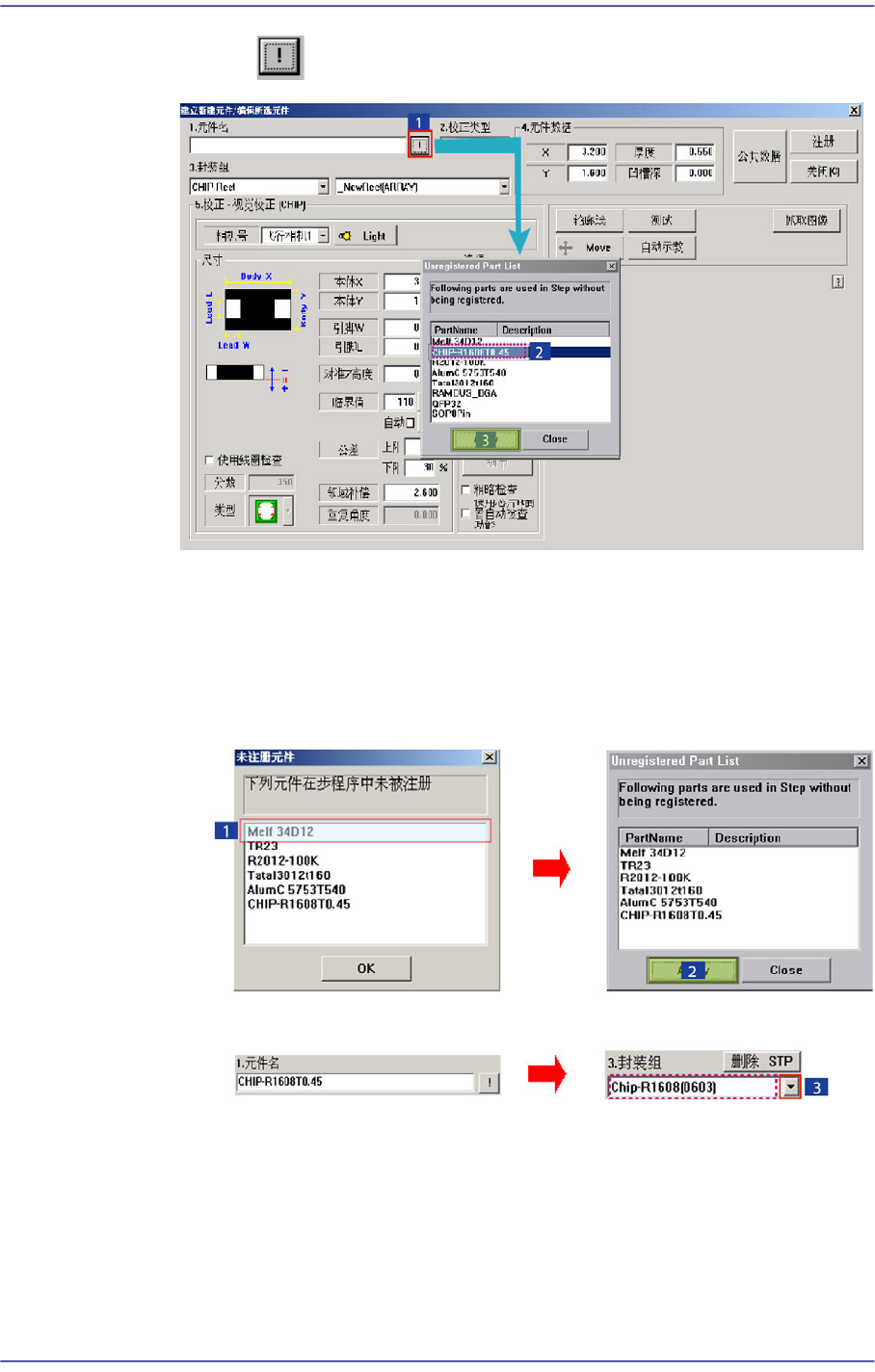

 单击按钮，如下图出现未登记元件清单。

 选择一个元件后单击<确定>按钮，在<1. 元件名>编辑框输入选定文件的

文件名。

 选择相当于选定元件的<封装组>，必要时修改选定元件Profile中的元件

信息以适应选定元件。

 单击<注册>按钮，把元件登记到PCB Part List。

9-15

Step Programming

 未登记的一切元件的信息被登记后将如下。
