在天蓝色区域里面以平均值为中心，所有的结果值的离差越少越好；离差越
大越能判定为异常而需要持续观察。
<Vacuum Off>
指示破坏真空达到90%时所花费的时间(平均值：32 ms)。
如果在天蓝色区域里存在着结果值则表示正常，如果在白色区域显示着结果
值则表示异常而需要持续观察，如果在灰色区域里显示着结果值则表示不正
常而需要联系STS或当地代理店后接受精密检查。
在天蓝色区域里面以平均值为中心，所有的结果值的离差越少越好；离差越
大越能判定为异常而需要持续观察。
注 意 真空过滤器(Vacuum Filter)的清扫越是不良，越会提早出现破坏
真空(Vacuum Off)的现象。如下图所示，以平均值为基准，如果
结果值偏布于左侧就更换真空过滤器。
否则，电磁阀会受损而最终影响到设备性能(真空过滤器：更换周
期6个月)。
<Close> 按钮
关闭对话窗口。
16-13
Diagnosis(
诊断
)
16.5. 手控制器 (Jog Box) [F6]

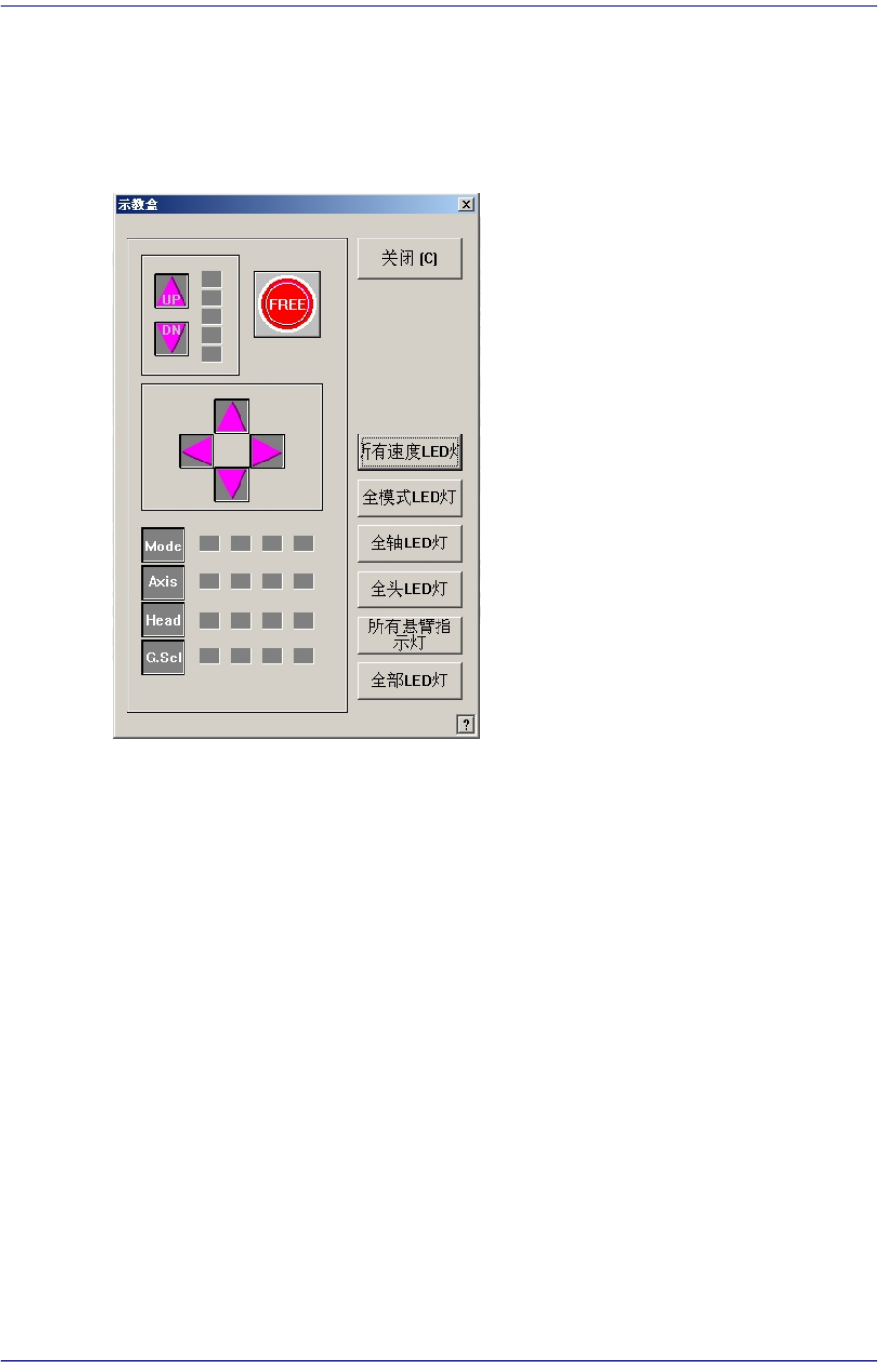

检查 Jogbox 的动作。单击此按钮显示如下的对话框。表示实际操作当中Jogbox 的各
按钮的动作状态。
图
16.8 “
示教盒
”
对话框
<全速LED灯> 按钮
开/关全部 速度LED。
<全模式LED灯> 按钮
开/关全部 模式LED。
<全轴LED灯> 按钮
开/关全部 轴LED。
<全头LED灯> 按钮
开/关全部 头LED。
<Gantry LED All> 按钮
开/关所有的Gantry LED。仅适用于悬臂为一个以上的设备。
<全部LED灯> 按钮
开/关所有的LED。
<关闭> 按钮
关闭对话框。
16-14
Advanced Flexible Placer DECAN F2 Administrator’s Guide
16.6. Tray [F7]
检查与盘式喂料器的通讯。单击此按钮显示如下的对话框。
图
16.9 “
诊断
:
多盘喂料器通讯诊断
”
对话框
<通道> 领域
选择与盘式喂料器连接的通讯信道（通道）。
通道 1: 选择RS-232C通讯端口（Port）中的 1号。
通道 2: 选择RS-232C通讯端口（Port）中的 2号。
<指令> 组合框
选择向盘式喂料器传送的命令（指令）。命令的种类如下。
Update Status: 变更状态（状态）。
Palette Out: 把选择的Palette退到Tray Magazine。
Move Pitch: 把选择的 Palette为在Tray Magazine的输出口。
Palette In: 把选择的Palette放回到Tray Magazine。
Home Search: 进行盘式喂料器的Homing。
<把货盘变成> 组合框
选择将要变更的调色板（Palette）的编号。
<运行> 按钮
把选择的命令（指令）传送到盘式喂料器。
<电流调节瓣序号> 静态框
表示当前退出来的Palette的编号。
<状态> 信息框
表示处理完命令（指令）的状态。
