DECAN_F2_Admin(Chi_Ver8.4).pdf - 第464页
15-26 Advanced Flexible Placer DEC AN F2 Administrator’s Guide 7. <Prepare T es t / M apping> 完毕后单击 <<M appin g>> 领域 的 <S tart> 按钮 实行 Light Mapping 。 8. 从 Fly1 到 Fly6 完成了 Light Mapping 后会 出现下列对话框。…
15-25
系统设置
注 意 压克力门被打开时会在Light Mapping时影响照明，请关闭压克
力门后进行。
15-26
Advanced Flexible Placer DECAN F2 Administrator’s Guide

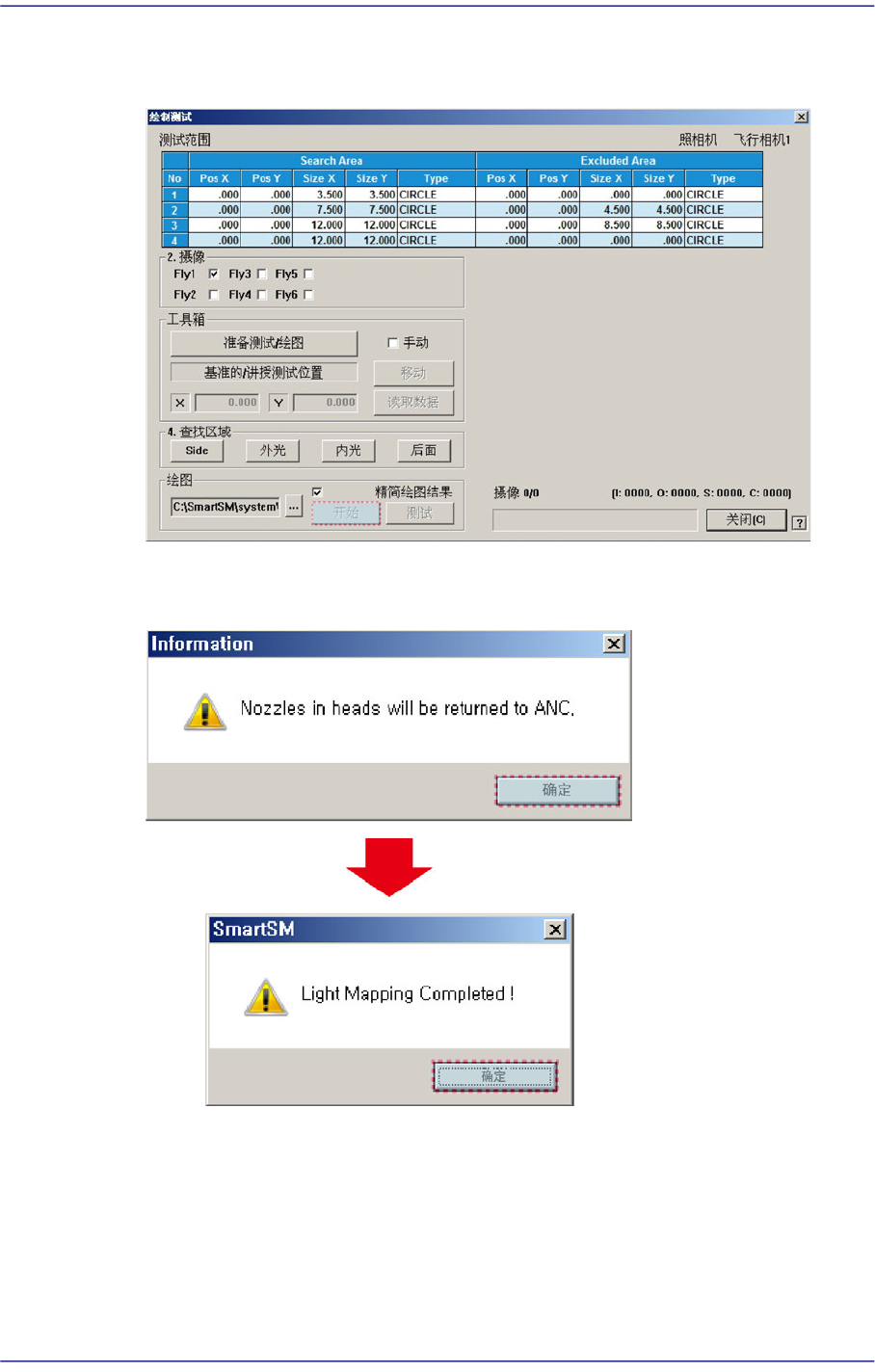

7. <Prepare Test / Mapping>完毕后单击<<Mapping>>领域的<Start>按钮实行Light
Mapping。
8. 从Fly1到Fly6完成了Light Mapping后会出现下列对话框。单击<确定>按钮就
会出现Test用对话框。
15-27
系统设置

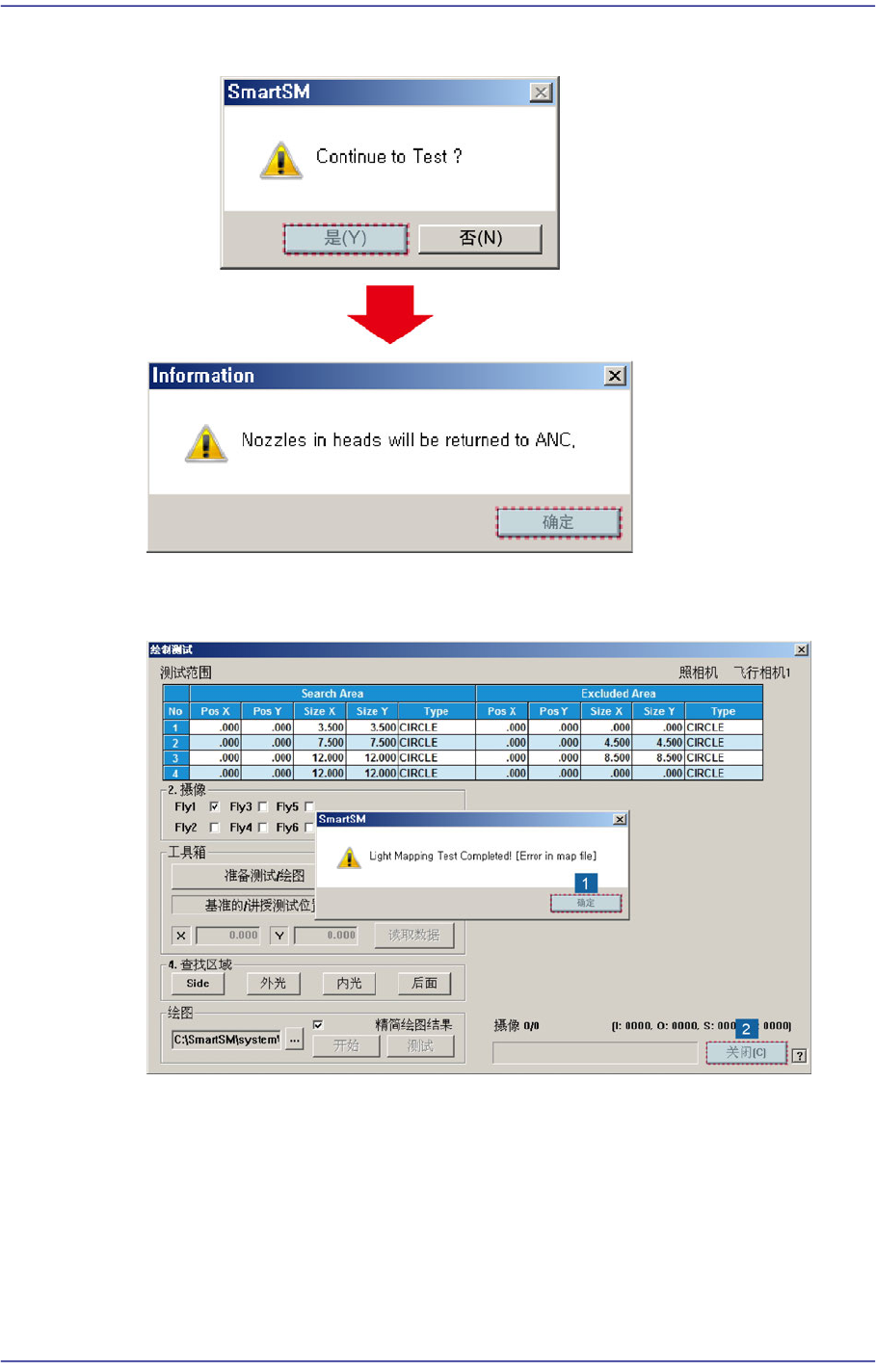

9. 单击<是(Y)>按钮自动实行Test。
10. 出现Light Mapping Test实行成功的对话框后，单击<确定>按钮。然后单击
<Close>按钮结束Mapping Test对话框。
