15-38 Advanced Flexible Placer DEC AN F2 Administrator’s Guide 3. Light Mapping 完毕后，针对 Mapping 结果实行 T est 。 4. T e st 完毕后，单击 <Close> 按钮结束 Mapping T est 对话框。

15-37

系统设置

下面是Fiducial Camera的Light Mapping过程。

1. 在<Select Camera>领域选择了需要实行Light Mapping的Camera后，单击

<Mapping/Test>按钮。

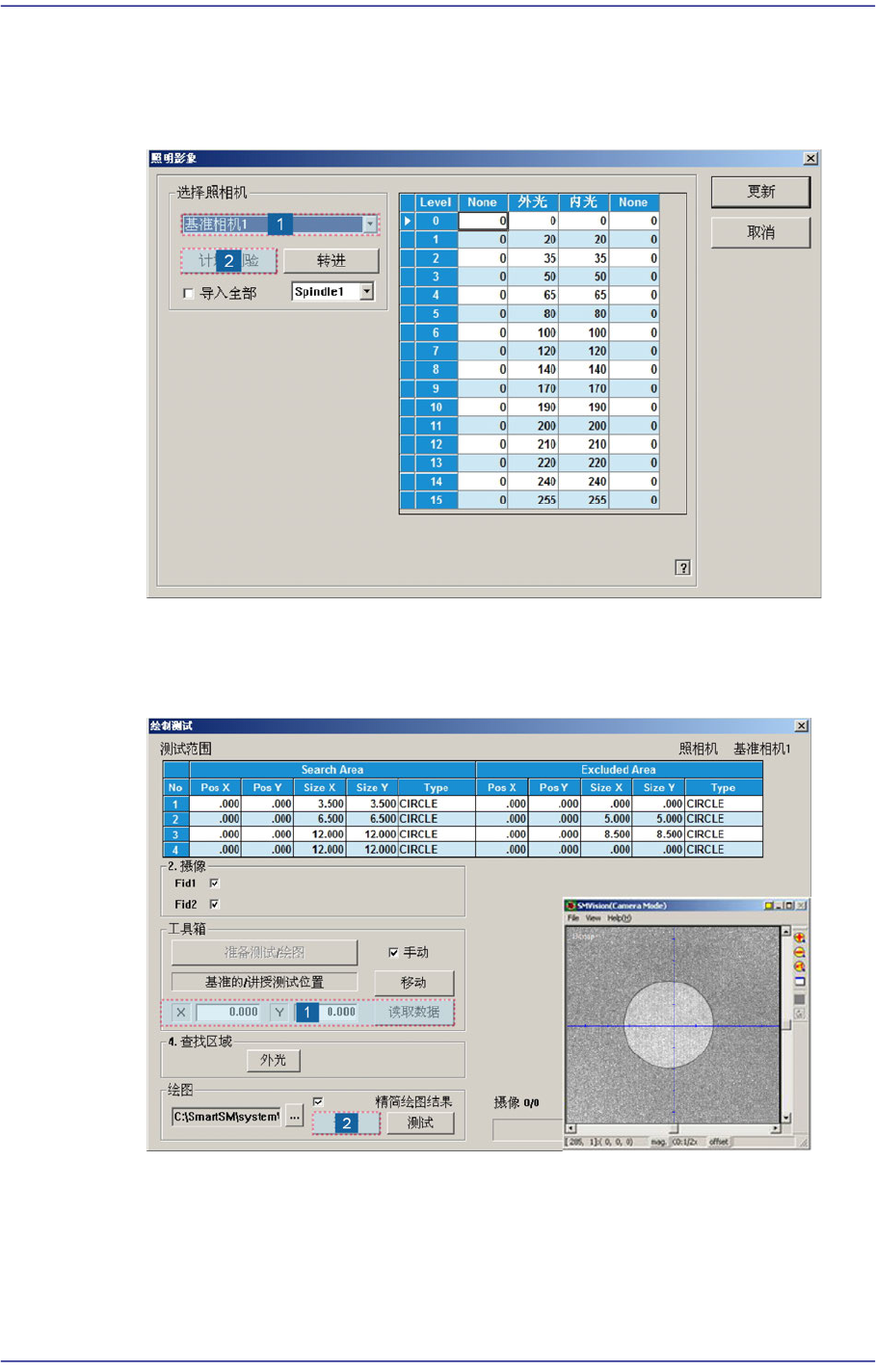

2. 把Mapping Plate置于ANC上部面后，利用示教盒让Mapping Plate的圆位于画面

中心。然后单击<Get>按钮进行坐标示教。然后单击<<Mapping>>领域的<Start>

按钮实行Mapping。

15-38

Advanced Flexible Placer DECAN F2 Administrator’s Guide

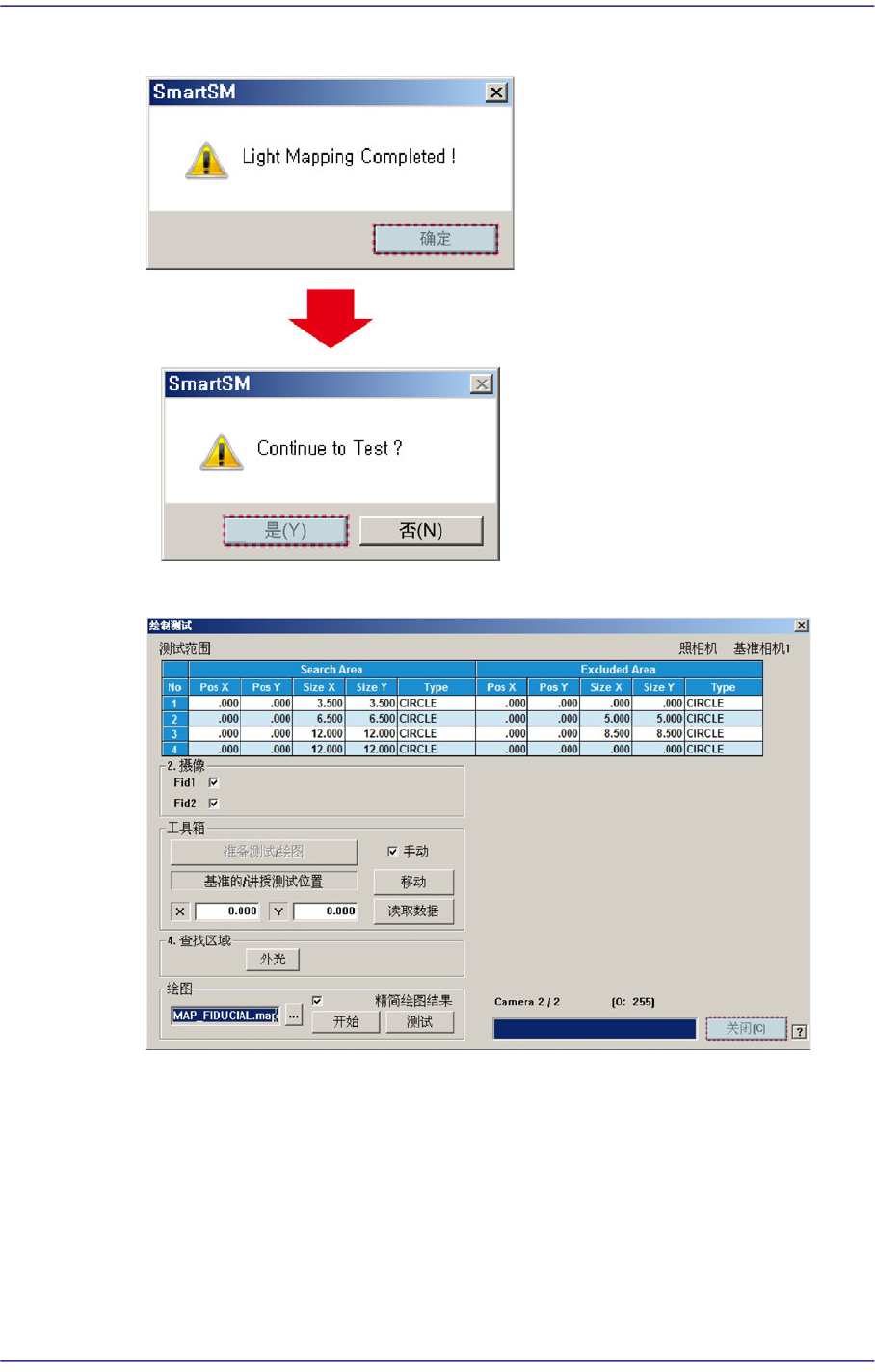

3. Light Mapping完毕后，针对Mapping结果实行Test。

4. Test完毕后，单击<Close>按钮结束Mapping Test对话框。

15-39

系统设置

5. 圈选了<Select Camera>领域的<Import All>复选框后，单击<Import>按钮。

6. 在<打开>对话框选择LM_MAP_FIDUCIAL后，单击<打开>按钮。

下面是设置Fiducial Camera的过程。Fiducial Camera的Inner不实行Light Mapping而

输入所设定的基准值。

1. 在<Select Camera>领域选择Fid Cam。如果Inner的值与基准值不同，则手动输入

后单击<Update>按钮。
