15-22

Advanced Flexible Placer DECAN F2 Administrator’s Guide

必须在选择<请绘图简结果> 校验框的状态下执行Mapping。

 状态表示

表示当前进行状况。

Camera (Test 或 Mapping完成的 Camera数) / (选定的 Camera 总个数。)

(I: Inner Level, O: Outer Level, S: Side Level, B: Back Level)

 <关闭> 按钮

结束对话框。

 <更新> 按钮

给设备传送变更事项后关闭对话框。

 <取消> 按钮

忽略变更事项关闭对话框。

下面是Fly Camera的Light Mapping过程。

1. 把Light Mapping Tool置于ANC 1号Hole上。

2. 单击<Light Mapping>按钮实行Light Mapping对话框。

15-23

系统设置

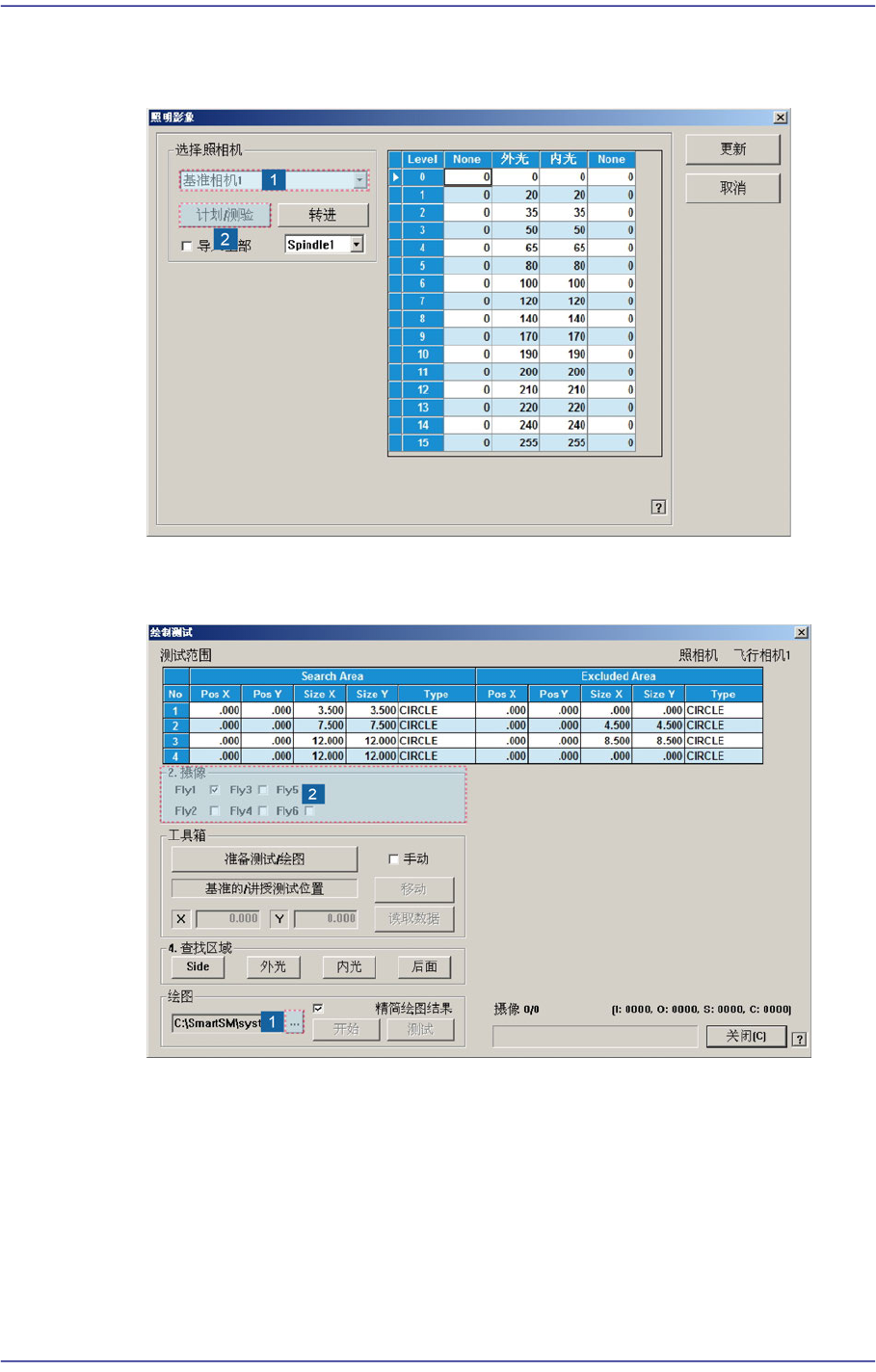

3. 在<Select Camera>领域选择了需要实行Light Mapping的Camera后，单击

<Mapping/Test>按钮。

4. 在<<Mapping>>领域单击<...>按钮选择了Calibration用文件后，在<2. Camera>

领域选择需要Calibration的Camera.

15-24

Advanced Flexible Placer DECAN F2 Administrator’s Guide

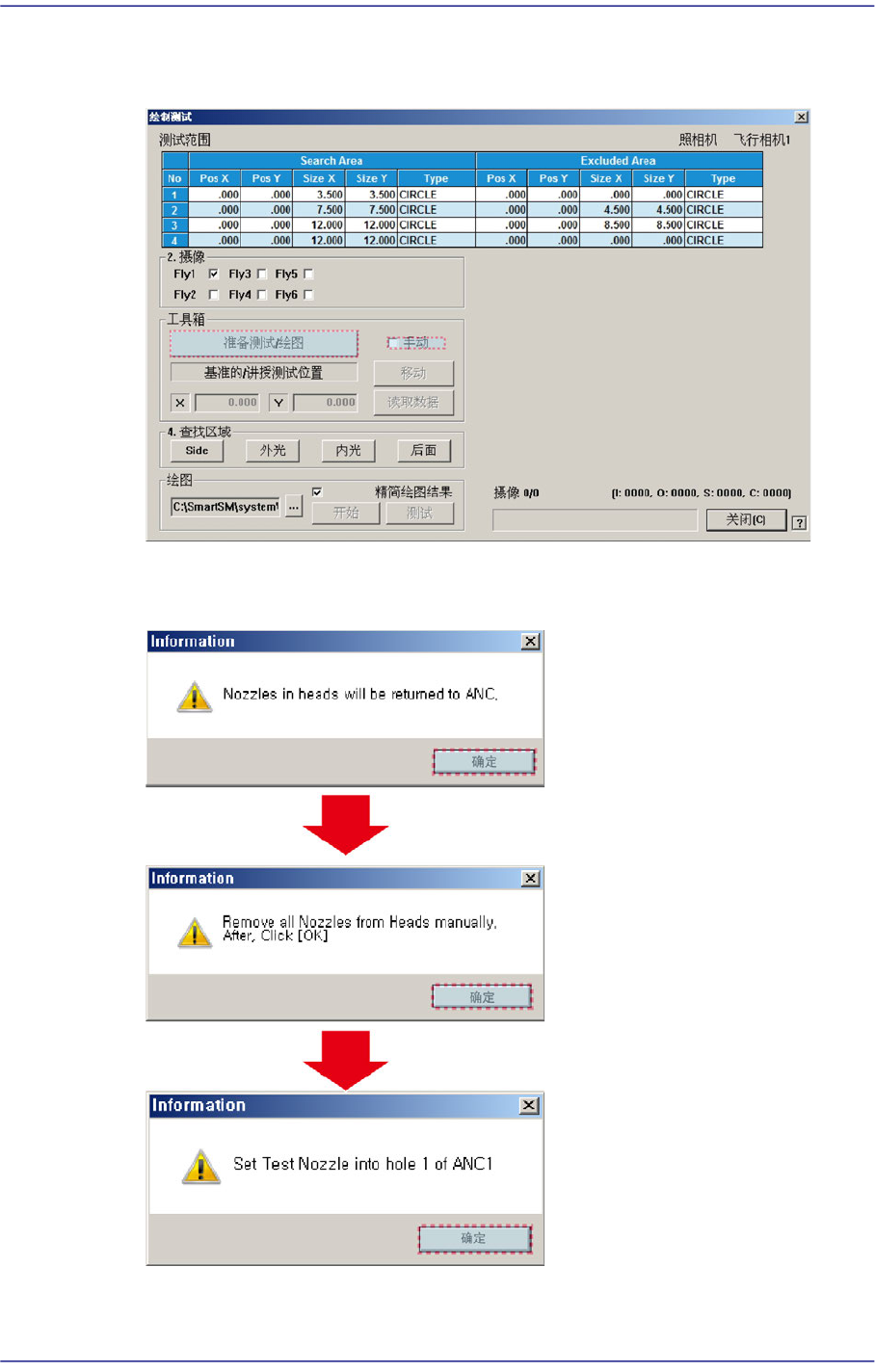

5. 解除了<3. Tool Setting>领域的<Manual>复选框后，单击<Prepare Test /

Mapping>按钮。

6. 按照下列顺序单击<确定>按钮把安装在Head上的吸嘴全部拆下后，把Fly

Camera Test用吸嘴插入ANC的1号Hole。
