14-47
Machine Calibration

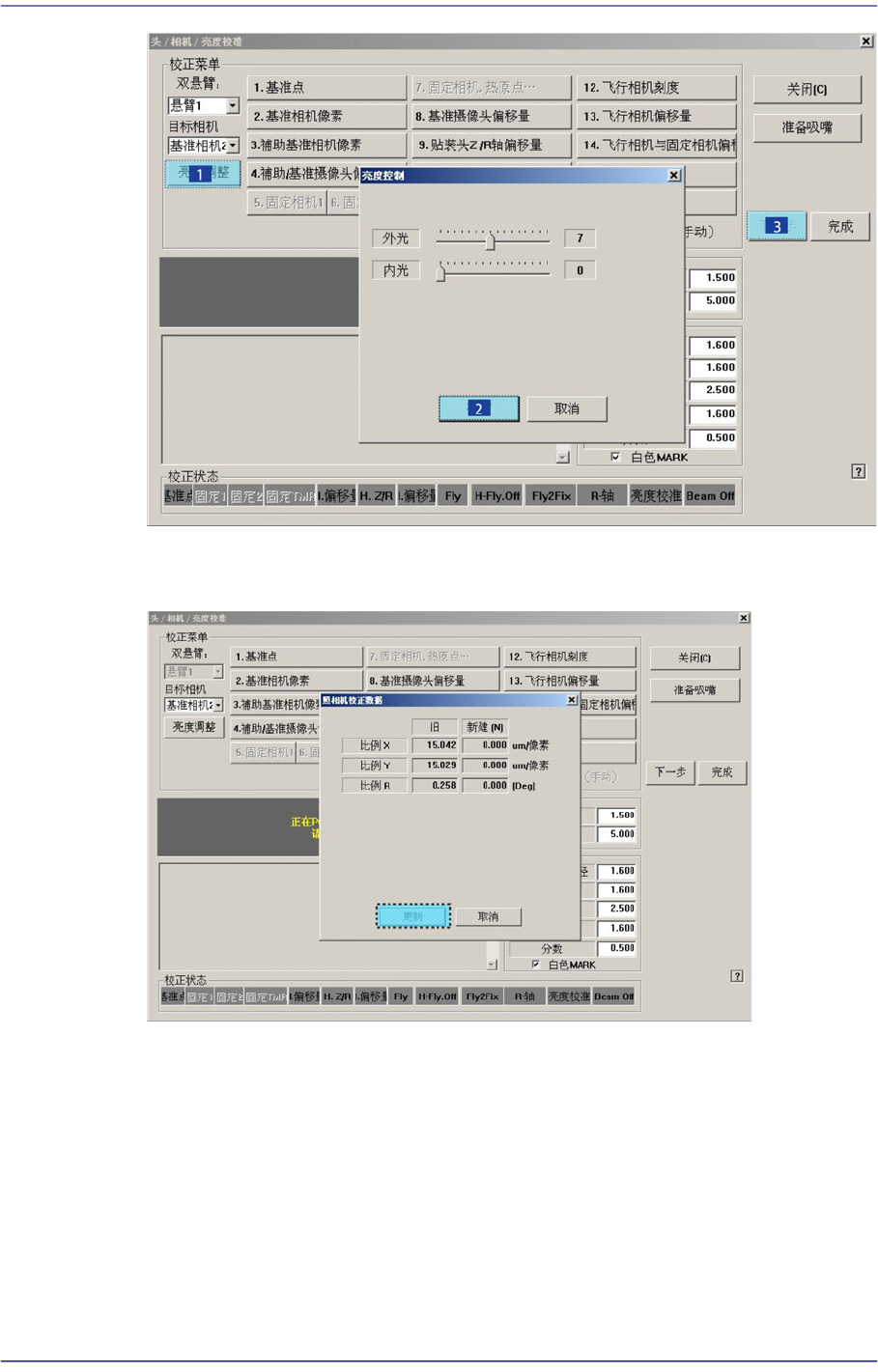

6. 自动执行校正后结束校正则如下图显示结果值。要适用其校正值请点击<更新>
按钮。
7. 显示”下一步从头部移动吸嘴1。点击[下一步]向下移动头部。移动后，手动移
出吸嘴。”消息。为了在磁头1号的吸嘴支架上手动除去Calibration Tool请点击 <
下个> 按钮。
为了手动清除插入到Head1号吸嘴支撑架的吸嘴，请点击<下个>按钮。之后清
除ANC上的校正 Tool。

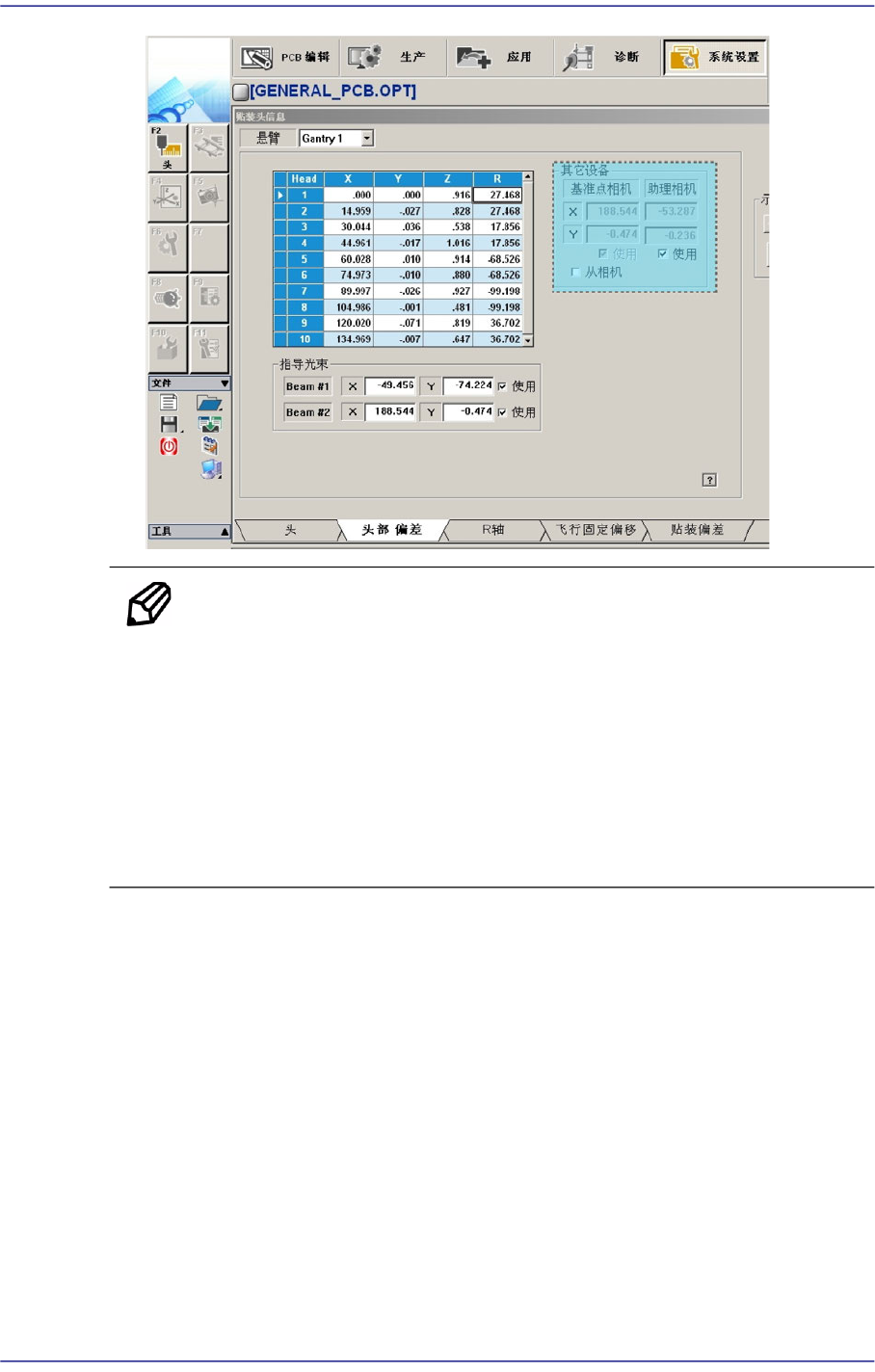

测量结果可在Head Offset对话框中确认。
14-48
Advanced Flexible Placer DECAN F2 Administrator’s Guide
备 注 Fiducial Camera Offset (FOV 7.5)的校正基准值如下。
Gantry1
Offset X : -189.5 ~ -187.5 (mm)
Offset Y : -1 ~ 1 (mm)
Gantry2
Offset X : 187.5 ~ 189.5 (mm)mm
Offset Y : -1 ~ 1 (mm)
14.3.10.2. Head Z / R Offset Calibration
PCB顶面到Z轴Home的距离是机械设置的。Z Offset 校正为以PCB顶面基准，利用
空压测量对此距离的Offset。
R Offset 校正为以吸嘴支撑架0度基准进行整列，测量对角度的Offset。
以下是执行Z Offset 校正的过程，使用的吸嘴为校正用CN040吸嘴。
1. 点击<准备吸嘴>按钮，手动清除插入在所有Head吸嘴支撑架的吸嘴后把
CN040吸嘴插入到ANC的2号孔中。Gantry1时前面ANC的2号孔、 Gantry2时
后面ANC的2号孔中插入CN040吸嘴。
14-49
Machine Calibration
测量Z Offset的位置为从前面ANC的校正 Tool位置（中心）脱离3mm处，如果
此处有异物或校正 Tool时，请预先清除。
2. 在<Grid>领域中选择执行校正的Head Z轴后，选择<Automatic> 校验框，之后
点击<Detect Z Offset>按钮。（在此任意设置成Head1）
