15-33 系统设置 5. 选择 <3. T ool Setting> 领域的 <Manua l> 复选框。 单击 <<Mapping>> 领域的 <S tart> 按钮后把 Light Mapping T ool 插入 7 号 Head 。 6. Light Mapping 完毕后会出现下列对话框。 单击 < 确定 > 按钮就会出现 T est 用对话 框。
15-32
Advanced Flexible Placer DECAN F2 Administrator’s Guide

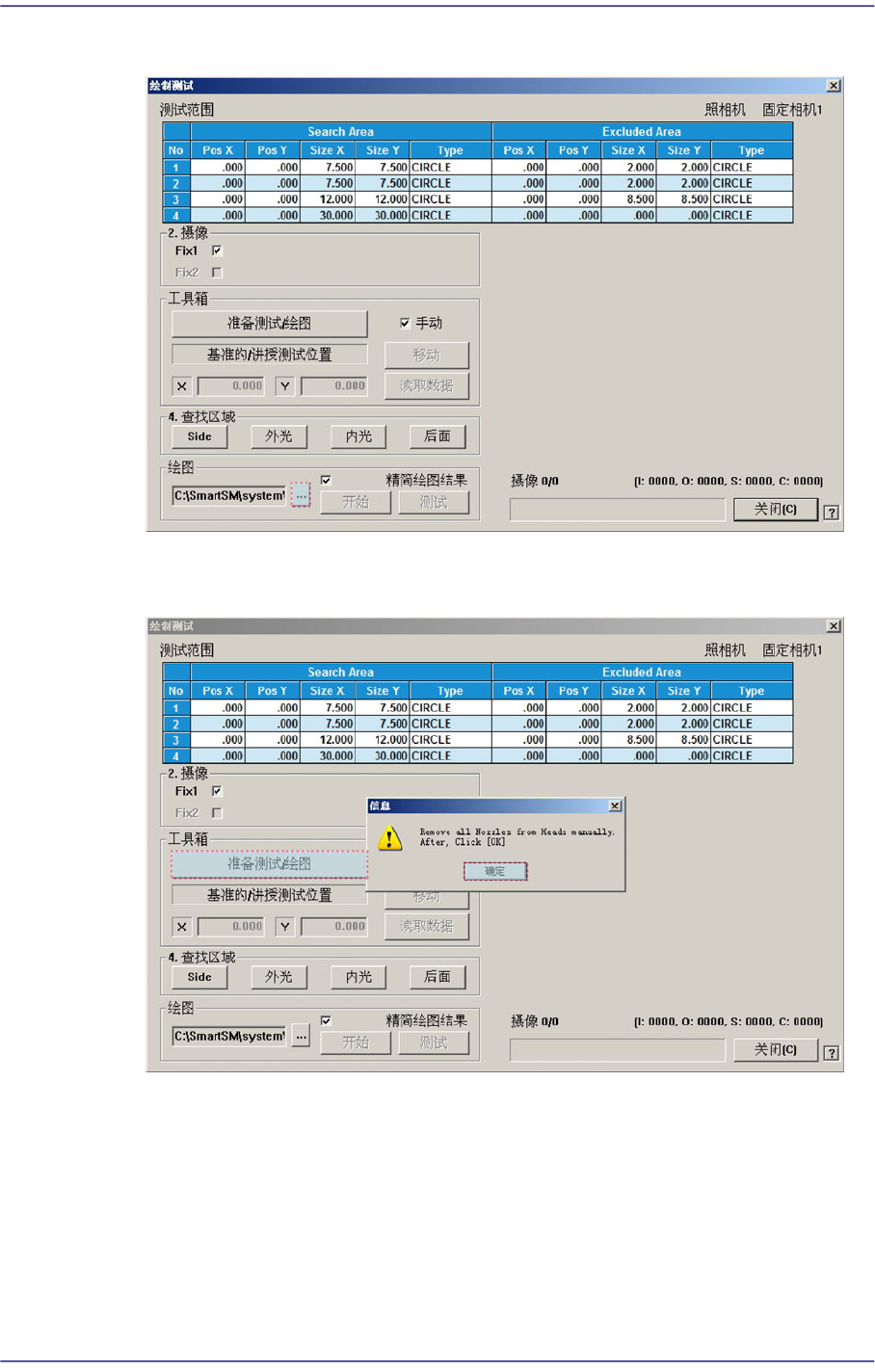

3. 在<<Mapping>>领域单击<...>按钮选择Calibration用文件。
4. 单击<3. Tool Setting>领域的<Prepare Test / Mapping>按钮后，单击<确定>按
钮。
15-33
系统设置

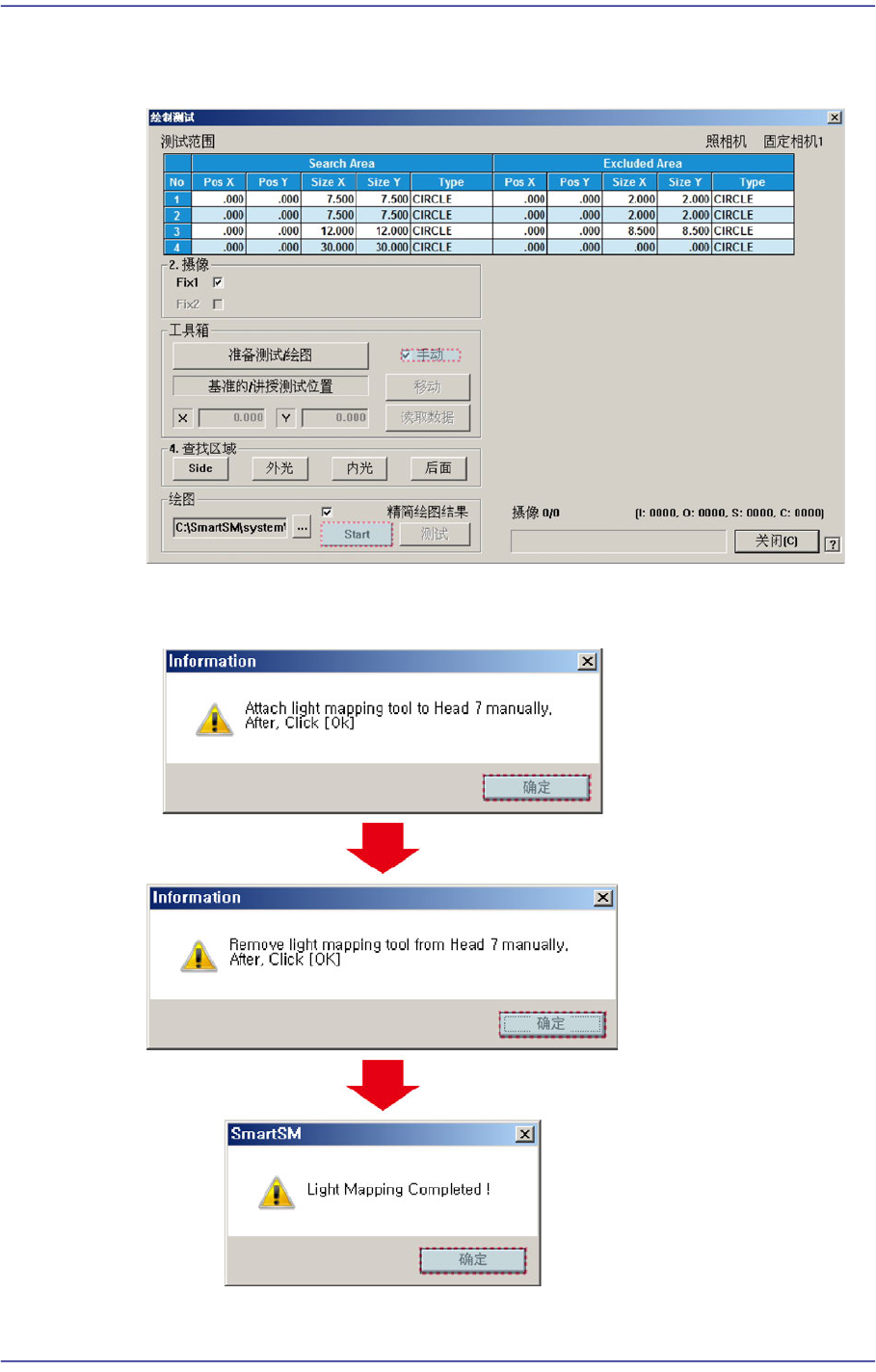

5. 选择<3. Tool Setting>领域的<Manual>复选框。单击<<Mapping>>领域的
<Start>按钮后把Light Mapping Tool插入7号Head。
6. Light Mapping完毕后会出现下列对话框。单击<确定>按钮就会出现Test用对话
框。
15-34
Advanced Flexible Placer DECAN F2 Administrator’s Guide

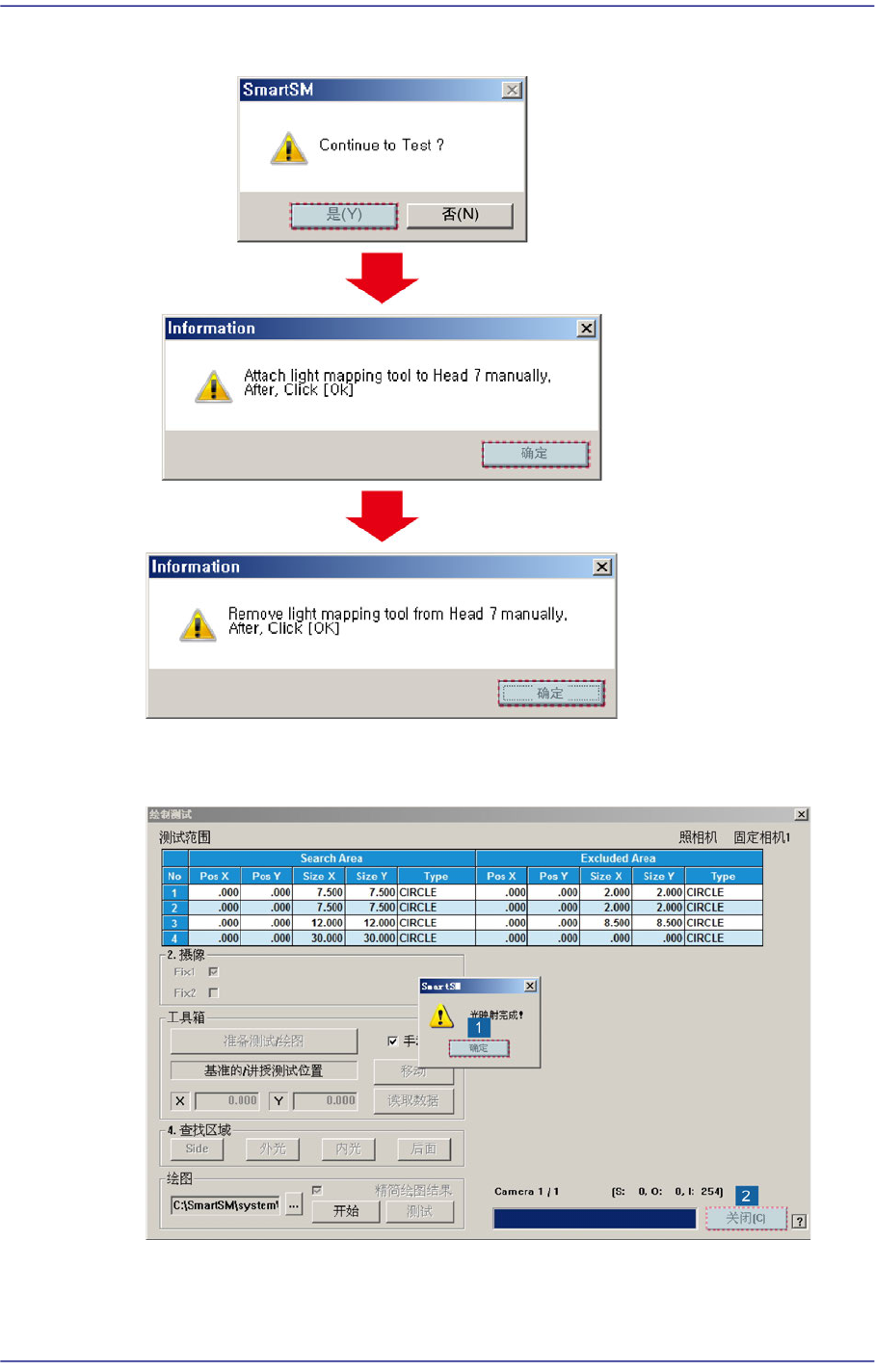

7. 单击<是(Y)>按钮自动实行Test。
8. 出现Light Mapping Test实行成功的对话框后，单击<确定>按钮。然后单击
<Close>按钮结束Mapping Test对话框。
