DECAN_F2_Admin(Chi_Ver8.4).pdf - 第472页
15-34 Advanced Flexible Placer DEC AN F2 Administrator’s Guide 7. 单击 < 是 (Y)> 按钮自动实 行 T est 。 8. 出现 Light Mapping T est 实行成功 的对话框后， 单击 < 确定 > 按钮。 然后 单击 <Close> 按钮结束 Mapping T est 对话框。
15-33
系统设置
5. 选择<3. Tool Setting>领域的<Manual>复选框。单击<<Mapping>>领域的
<Start>按钮后把Light Mapping Tool插入7号Head。
6. Light Mapping完毕后会出现下列对话框。单击<确定>按钮就会出现Test用对话
框。
15-34
Advanced Flexible Placer DECAN F2 Administrator’s Guide
7. 单击<是(Y)>按钮自动实行Test。
8. 出现Light Mapping Test实行成功的对话框后，单击<确定>按钮。然后单击
<Close>按钮结束Mapping Test对话框。
15-35
系统设置

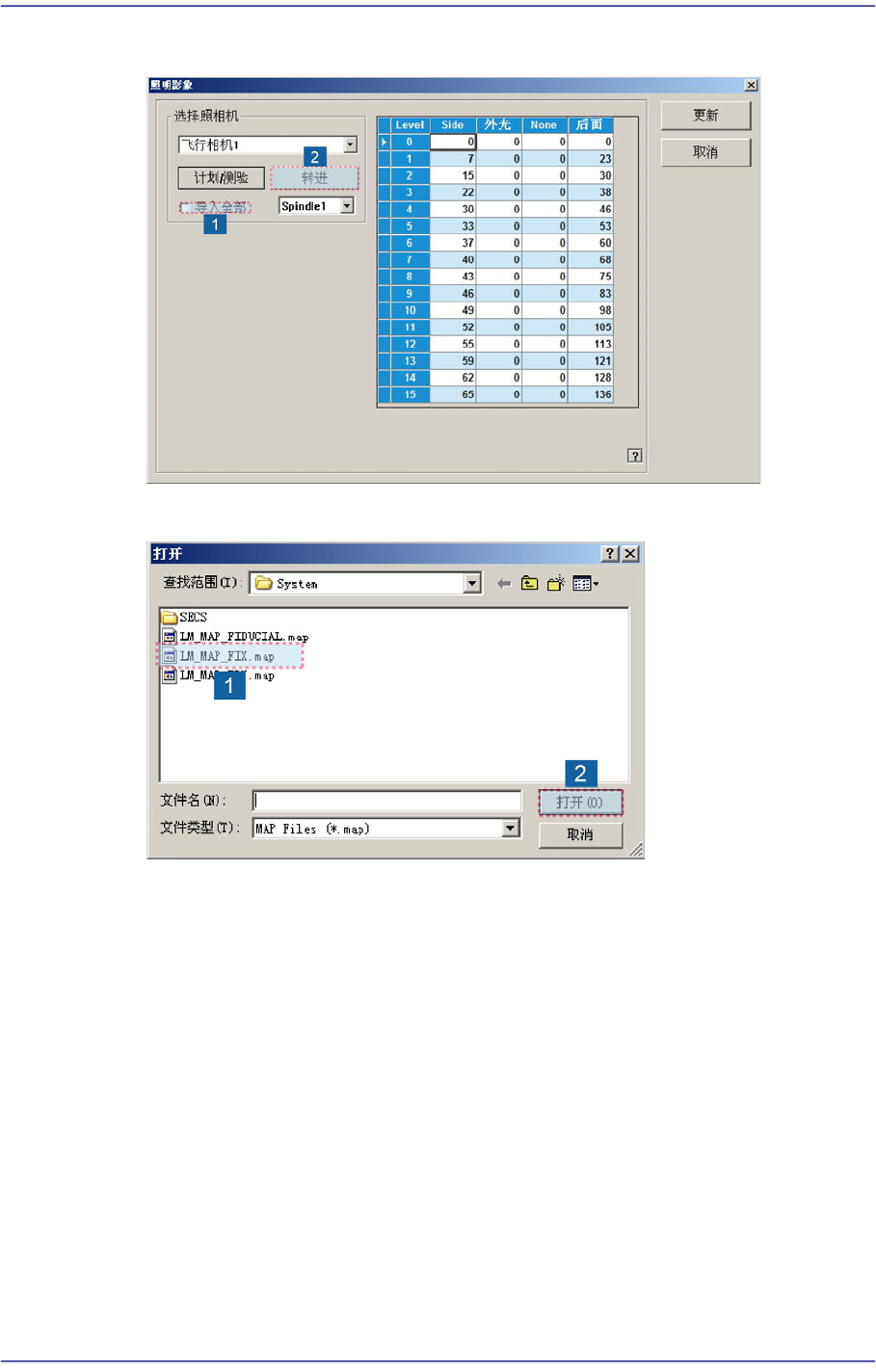

9. 圈选了<Select Camera>领域的<Import All>复选框后，单击<Import>按钮。
10. 在<打开>对话框选择LM_MAP_FIX后，单击<打开>按钮。
