14-56 Advanced Flexible Placer DECAN F2 Admi nistrator’s Guide 7. 自动执行 Calibration 后完成 Cal ibrat ion 则如下 图显示结果值， 请点 击 < 下个 > 按 钮。 8. 显示 “ 下一步 , 把校校正工具从 H1 取下 , 点击 [ 下一 步 ] 头将向下 移动。 移动 完成 , 用手取下工具。 ” 消息。 为了在磁头 1 号的吸…
14-55
Machine Calibration
3. 那么, Head Assembly移动到设备指定的位置后，拉下所有Z轴。此时，请手动除
去已帖装的所有吸嘴。
4. 显示”下一步，将标准工具粘贴在头部1。点击[下一步]向下移动。移动后，手动
粘贴工具到首部。”消息。在磁头1号的吸嘴支架上手动安装CN400吸嘴后请点
击 <下个> 按钮。
5. 显示”移动到中心位置校正工具。移动，点击[下一步]。”

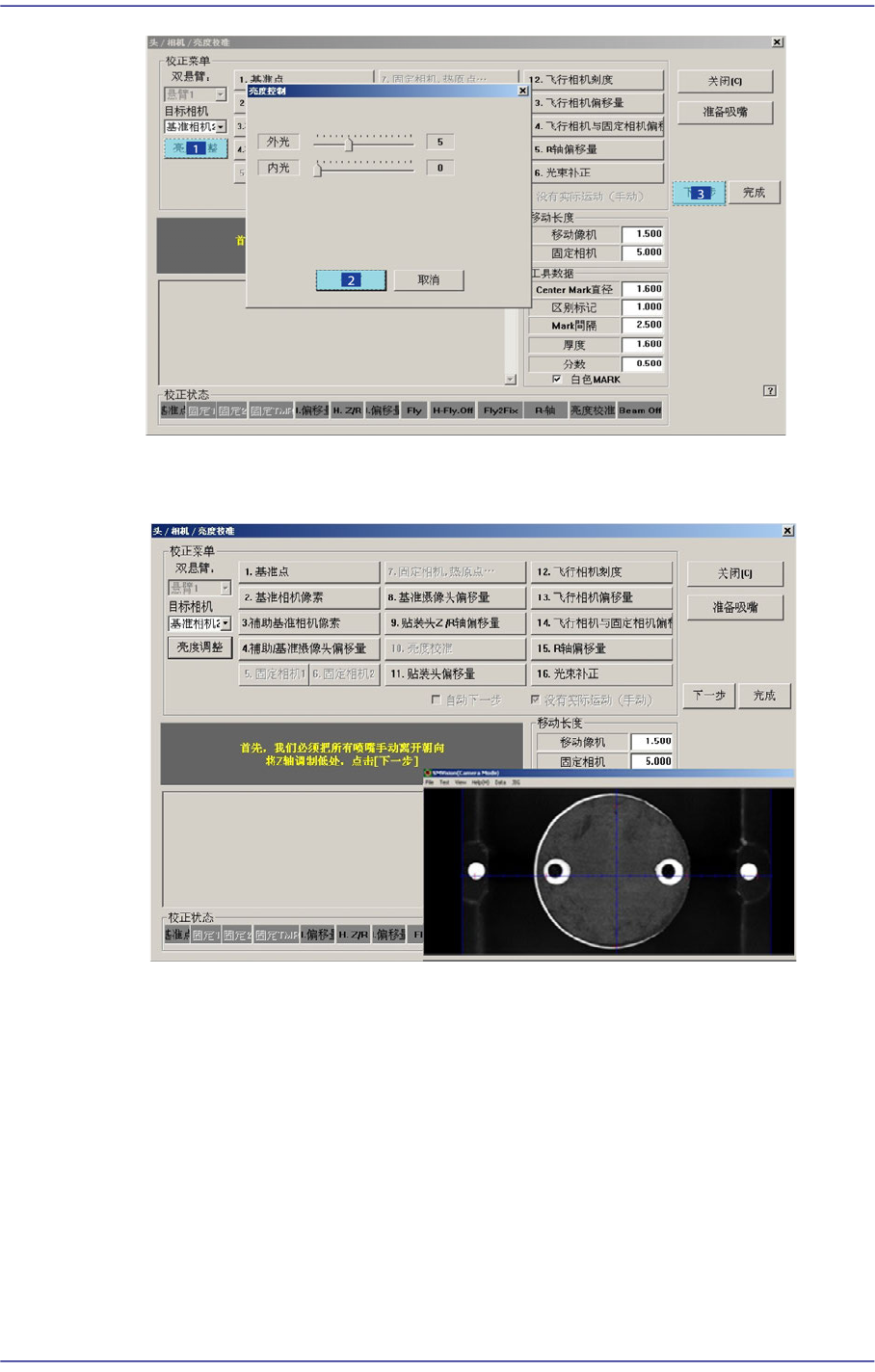

6. 显示”准备标准。对于标准，点击[下一步]” 消息。此时,点击 <亮度>按钮，在”
亮度控制”对话框中’SMVision’窗口显示的Calibration Tool上的Ficucial Mark明
显为止调整照明亮度后点击 <下个> 按钮。
14-56
Advanced Flexible Placer DECAN F2 Administrator’s Guide
7. 自动执行 Calibration后完成 Calibration则如下图显示结果值，请点击 <下个> 按
钮。
8. 显示“下一步, 把校校正工具从H1取下, 点击[下一步]头将向下移动。移动完成,
用手取下工具。”消息。为了在磁头1号的吸嘴支架手动除去CN400吸嘴。 请点
击<下个>按钮。
9. 请按照对磁头1的校正方法，同样地从Head 2~ 10执行校正。

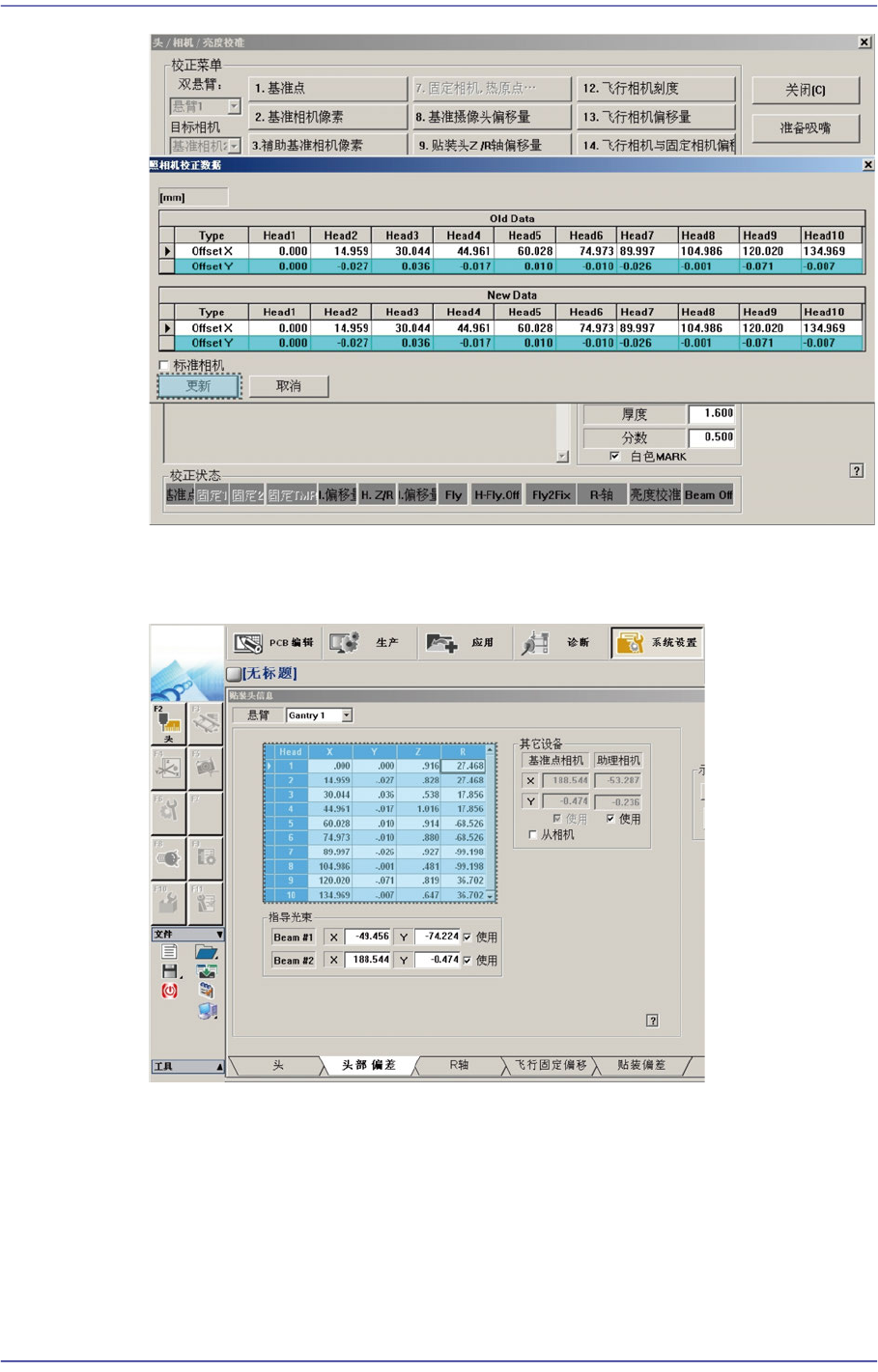

10. 对所有磁头正常完成校正次序如下图显示结果值。要在设备中适用校正值请点
击<确定>按钮。
14-57
Machine Calibration
11. <Gantry>组合框中选择Gantry2后，与Gantry1相同的方式执行校正。
结果值可在Head Offset对话框中确认。
