15-31 系统设置 下面是 Fi x Camera 的 Light Mapping 过程。 1. 在 <Gantry> 组合框选 择 Gantry2 后， 单击 <Light Mapping> 按钮实行 Light Mapping 对话框。 2. 在 <Select Camera> 领域选择了需要实行 Li ght Mapping 的 Camera 后， 单击 <Mapping/T e s t…
15-30
Advanced Flexible Placer DECAN F2 Administrator’s Guide
备 注 测试结果值必须介于下列基准值的±10以内。
14. 对Gantry 2也用相同的方法执行校正.
Side Outer Coaxial
0 0 0 0
1 0 0 0
2 0 0 0
3 0 35 8
4 35 59 12
5 45 113 16
6 56 155 20
7 66 203 25
8 77 136 30
9 87 159 35
10 98 167 40
11 108 174 45
12 119 180 50
13 130 185 55
14 140 190 60
15 151 195 65
15-31
系统设置

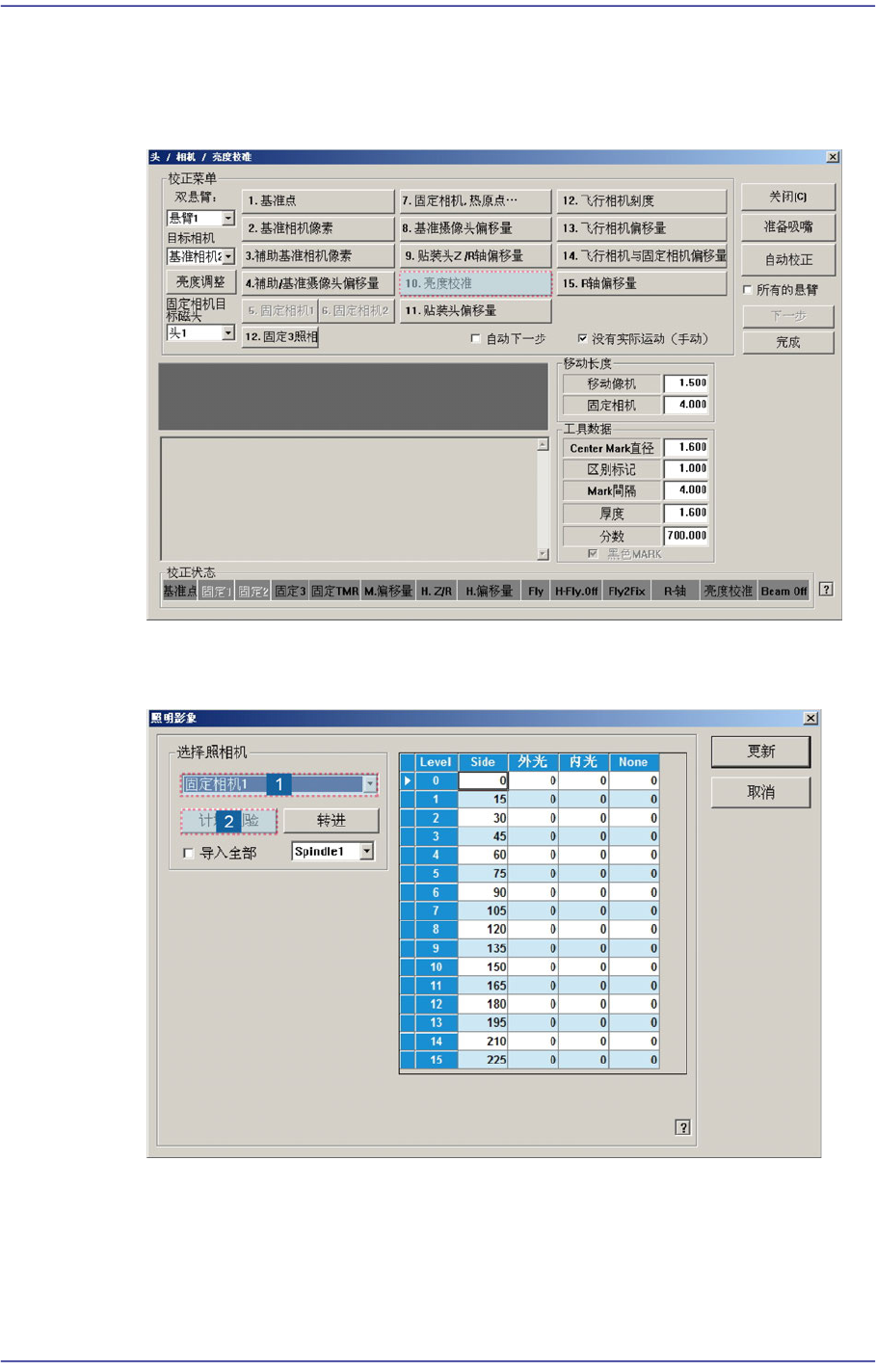

下面是Fix Camera的Light Mapping过程。
1. 在<Gantry>组合框选择Gantry2后，单击<Light Mapping>按钮实行Light
Mapping对话框。
2. 在<Select Camera>领域选择了需要实行Light Mapping的Camera后，单击
<Mapping/Test>按钮。
15-32
Advanced Flexible Placer DECAN F2 Administrator’s Guide
3. 在<<Mapping>>领域单击<...>按钮选择Calibration用文件。
4. 单击<3. Tool Setting>领域的<Prepare Test / Mapping>按钮后，单击<确定>按
钮。
