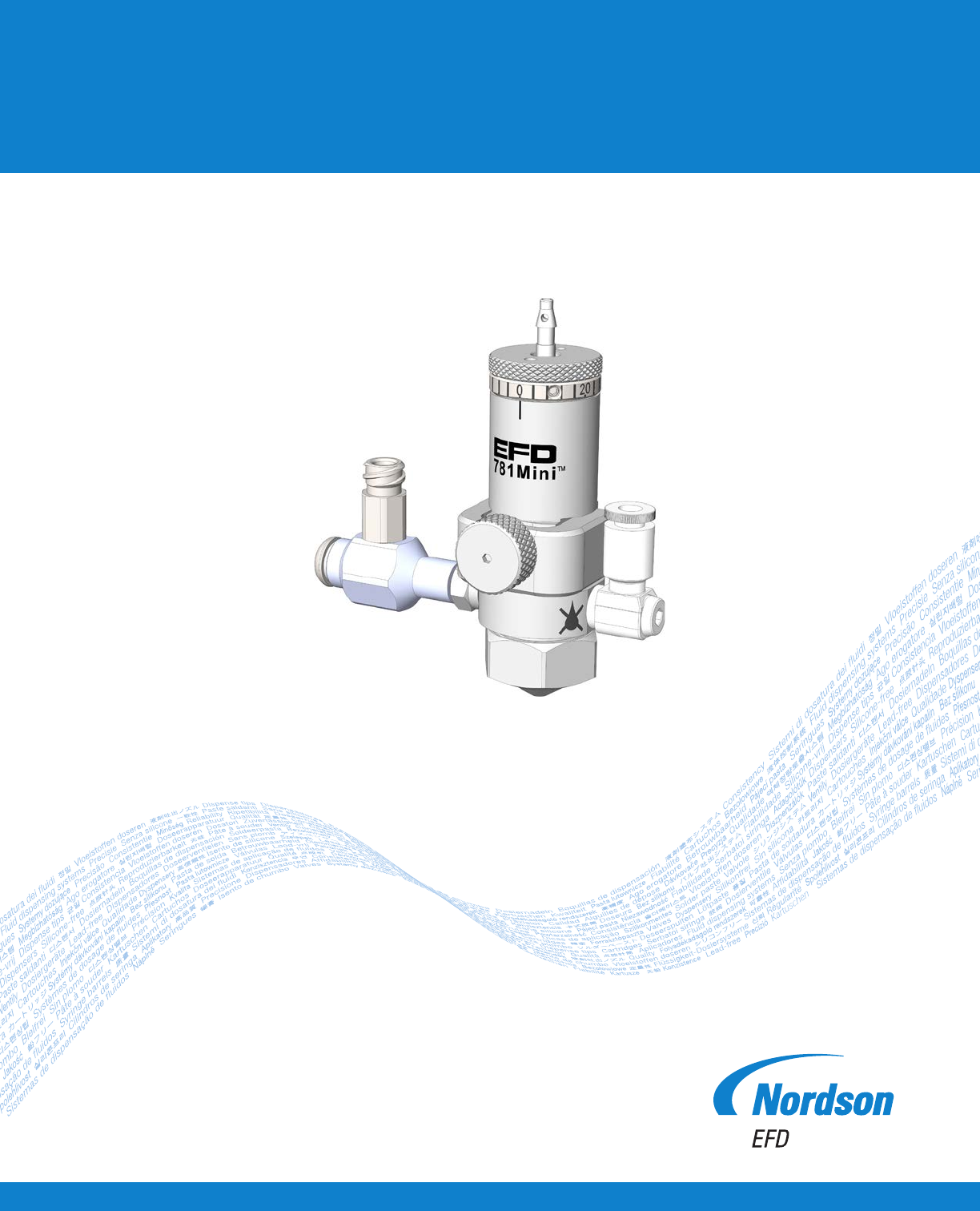

Zawór natryskowy serii 781Mini Instrukcja obsługi ™ Elektroniczne wersje instrukcji Nordson EFD w formacie pdf dostępne są również pod adresem www.nordsonefd.com/pl
Zawór natryskowy serii 781Mini
Instrukcja obsługi
™
Elektroniczne wersje instrukcji Nordson EFD
w formacie pdf dostępne są również pod
adresem www.nordsonefd.com/pl
www.nordsonefd.com/pl poland@nordsonefd.com +48 22 532 12 44 Sprzedaż oraz serwis systemów dozowania Nordson EFD mają zasięg ogólnoświatowy.
Zawór natryskowy serii 781Mini
2
Gratulujemy wyboru niezawodnego, wysokiej jakości systemu dozującego produkcji Nordson EFD,
światowego lidera w branży dozowania płynów. Zawór natryskowy 781Mini
™
został opracowany
specjalnie do zastosowań związanych z dozowaniem w warunkach przemysłowych; produkt zapewnia
lata bezproblemowej, wydajnej pracy.
Niniejsza instrukcja pomoże Państwu zmaksymalizować wydajność użytkową zaworu 781Mini.
Prosimy poświęcić kilka minut na zapoznanie się z funkcjami i obsługą urządzenia. Sugeruje się
postępowanie zgodnie z niniejszym zalecanymi czynnościami testowymi oraz przeczytanie zawartych w
instrukcji informacji i wskazówek, które oparte są na ponad trzydziestoletnim doświadczeniu w zakresie
technologii dozowania przemysłowego.
W instrukcji zawarto odpowiedzi na większość z często zadawanych przez użytkowników pytań. W celu
otrzymania dodatkowego wsparcia, prosimy o kontakt z Nordson EFD lub z Państwa autoryzowanym
dystrybutorem Nordson EFD. Szczegółowe dane kontaktowe przedstawiono na ostatniej stronie
niniejszego dokumentu.
Obietnica Nordson EFD
Dziękujemy!
Właśnie nabyli Państwo produkt z serii najprecyzyjniejszych urządzeń dozujących na świecie.
Pragnę podkreślić, iż kadra Nordson EFD ma na uwadze sprawność Państwa działalności i uczyni
wszystko w swej mocy by zapewnić Państwa zadowolenie.
W przypadku, gdy nie są Państwo zadowoleni z nabytego urządzenia lub wsparcia udzielonego przez
Specjalistę ds. Aplikacji Produktów Nordson EFD, proszę o osobisty kontakt ze mną pod numerem
telefonu 800.556.3484 (US), 401.431.7000 (poza Stanami Zjednoczonymi), lub pod adresem
Ferran.Ayala@nordsonefd.com.
Zapewniam, iż rozwiążemy wszelkie Państwa problemy.
Jeszcze raz dziękuję za wybór firmy Nordson EFD.
Ferran Ayala, Wiceprezydent
Ferran
Zawór natryskowy serii 781Mini
3www.nordsonefd.com/pl poland@nordsonefd.com +48 22 532 12 44 Sprzedaż oraz serwis systemów dozowania Nordson EFD mają zasięg ogólnoświatowy.
Spis treści ........................................................................................................................................................................3
Wstęp ..............................................................................................................................................................................4
Zasada działania zaworu 781Mini ................................................................................................................................4
Zasada działania mocowania szybkorozłącznego .......................................................................................................5
Sposób sterowania zaworem 781Mini.........................................................................................................................5
Specyfikacja ....................................................................................................................................................................6
Charakterystyka ..............................................................................................................................................................6
Montaż .............................................................................................................................................................................7
Montaż zaworu na urządzeniu dozującym ..................................................................................................................7
Mocowanie złączki płynowej 90° .................................................................................................................................7
Wykonywanie połączeń systemu .................................................................................................................................8
Układ ValveMate 8040 z zaworem 781Mini .............................................................................................................8
Układ ValveMate 7140 z zaworem 781Mini .............................................................................................................9
Okrągły obszar pokrycia ................................................................................................................................................10
Kalibracja skoku zaworu ...............................................................................................................................................10
Serwis ............................................................................................................................................................................11
Oczyszczanie części zwilżanych ...............................................................................................................................11
Wymiana komponentu zaworu (pełen demontaż i ponowny montaż) .......................................................................14
Numery katalogowe zaworu ..........................................................................................................................................16
Części wymienne...........................................................................................................................................................16
Wykrywanie i usuwanie usterek ....................................................................................................................................17
Spis treści
