Zawór natryskowy serii 781Mini
4
Wstęp
Zawór do wysoce precyzyjnego natrysku cieczy serii 781Mini,
wykorzystujący technologię LVLP (niska objętość-niskie
ciśnienie) opracowany jest dla osiągnięcia wysokiej wydajności
transportu cieczy, bez rozpryskiwania lub mgławienia,
zapewniając równomierne powlekanie cieczy o lepkości od
niskiej do średniej. Zawory natryskowe 781Mini są proste w
obsłudze i zapewniają miliony cykli roboczych, nie wymagając
konserwacji.
Korpus cieczowy urządzenia pozwala na obrót w zakresie
360°, umożliwiając ustawienie wlotu cieczowego w optymalnej
orientacji dla podawania płynu do zaworu.
Unikalne mocowanie szybkorozłączne zaworu pozwala
umocować korpus cieczowy do siłownika pneumatycznego
oraz zdjęcie go w kilka sekund, co umożliwia szybką zmianę
procesu i łatwe czyszczenie i konserwację części stykających
się z dozowanym środkiem.
Zasada działania zaworu 781Mini
Wejściowe ciśnienie powietrza pod ciśnieniem 4,8 bar (70 psi)
wycofuje tłok i igłę z gniazda igłowego w dyszy, umożliwiając
przepływ płynu przez dyszę. Jednocześnie, powietrze dyszy
przepływa wokół płynu, opuszczając dyszę. Wspomniane
regulowane powietrze dyszy powoduje spadek ciśnienia
wokół dyszy, powodując rozprysk cieczy w postaci drobnych
kropelek.
Dozowana ilość jest sterowana parametrem czasu otwarcia
zaworu, ciśnienia zbiornika oraz skoku igły. Obszar pokrycia
płynem jest zależny od rozmiaru dyszy oraz odległości między
dyszą a powierzchnią roboczą.
Po zakończeniu cyklu ciśnienie powietrza jest zwalniane,
powodując wycofanie igły przez sprężynę tłoku z powrotem do
dyszy, zatrzymując przepływ płynu.

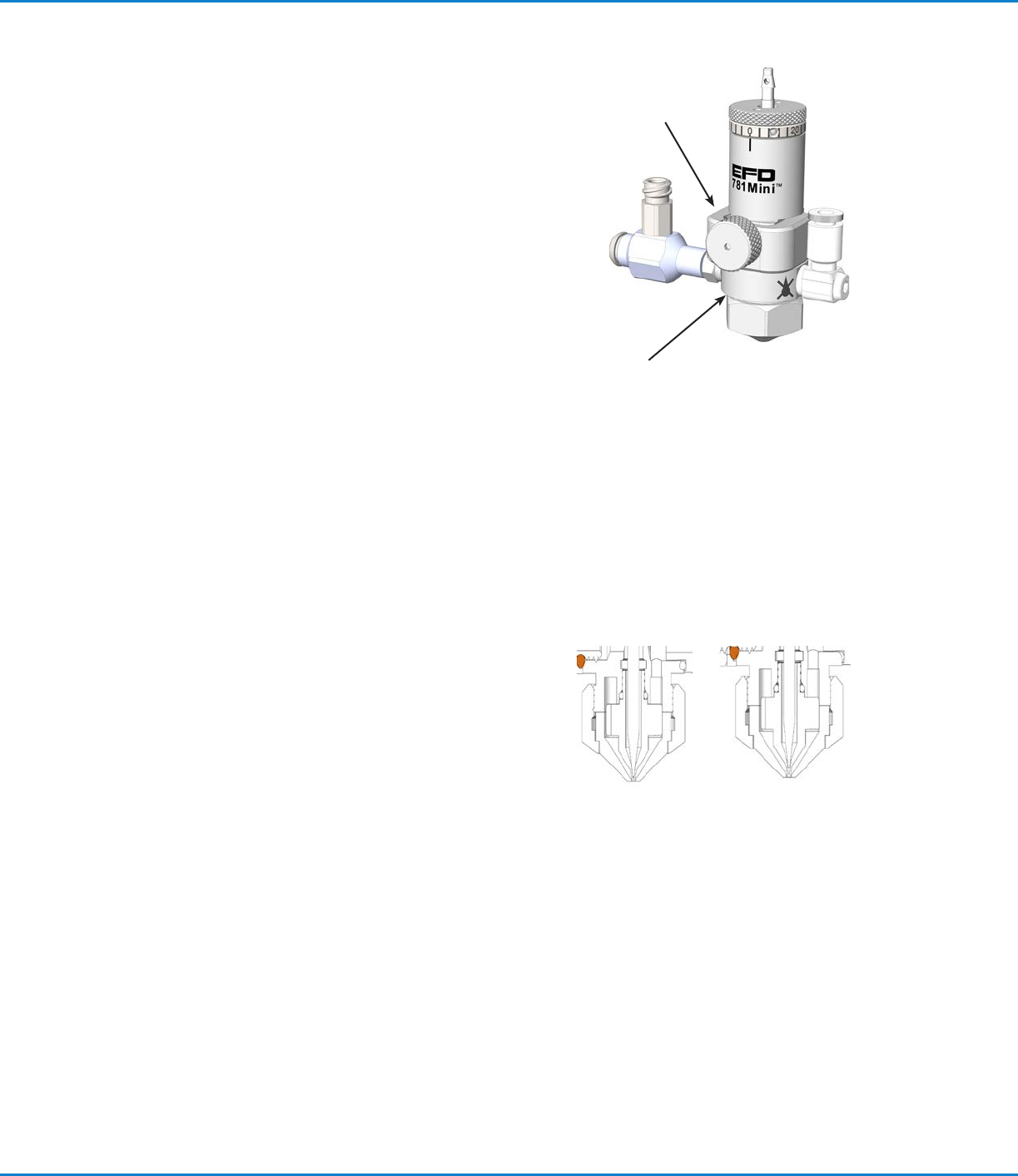

Korpus cieczowy
obraca się pod
kątem 360°
Mocowanie może
być zdemontowane,
pozwalając na szybką
wymianę zaworu
Stan zamknięty
Stan otwarty
Zawór natryskowy serii 781Mini
5www.nordsonefd.com/pl poland@nordsonefd.com +48 22 532 12 44 Sprzedaż oraz serwis systemów dozowania Nordson EFD mają zasięg ogólnoświatowy.
Zasada działania mocowania szybkorozłącznego
Mocowanie szybkorozłączne wsuwa się w rowki, mocując korpus cieczowy do
korpusu siłownika pneumatycznego. Śruba radełkowana zabezpiecza cały zespół
zaworu, zapobiegając przemieszczaniu podczas pracy. Pełni ona również funkcję
dźwignika śrubowego, ułatwiając zdejmowanie mocowania szybkorozłącznego.
Rowek do mocowania
szybkorozłącznego
Mocowanie
szybkorozłączne i
śruba radełkowana
Korpus siłownika
pneumatycznego
Sposób sterowania zaworem 781Mini
Do użytku z zaworem natryskowym 781Mini zaleca się zastosowanie
dwóch sterowników: ValveMate
™
8040 i ValveMate7140.
W przypadku instalacji wykorzystujących więcej niż jeden zawór
,
należy zastosować sterownik ValveMate 8040 dla maksymalnego
komfortu użytkownika końcowego, oraz wydajności pracy. Sterownik
ValveMate 8040 umożliwia przyciskową regulację czasu otwarcia
zaworu w komfortowy i sprawny sposób.
Model ValveMate 8040 posiada obwody mikroprocesorowe,
zapewniające nadzwyczaj precyzyjną kontrolę wielkości dozy.
Urządzenie pozwala na oczyszczanie linii zasilających, ustawianie
wstępnej wielkości dozy oraz szybkie i łatwe dokonywanie ustawień
stacji dozującej bez zatrzymywania linii produkcyjnej.
W przypadku instalacji wykorzystujących pojedynczy zawór,
należy zastosować sterownik ValveMate 7140. Sterownik ValveMate
7140, obejmujący funkcje programowalnego czasu dozowania,
cyfrowego odczytu czasu, łatwego i intuicyjnego programowania
z poziomu klawiatury, oraz komunikacji wejściowo-wyjściowej ze
sterownikami PLC maszyny nadrzędnej, opracowany został z myślą
o konstruktorach maszyn i operatorach. Zamysł produktu polega
na umiejscowieniu układu sterowania dozowaniem w pobliżu danej
aplikacji oraz dostarczenie cech koniecznych dla możliwie dalekiego
ułatwienia konfiguracji i obsługi.
www.nordsonefd.com/pl poland@nordsonefd.com +48 22 532 12 44 Sprzedaż oraz serwis systemów dozowania Nordson EFD mają zasięg ogólnoświatowy.
Zawór natryskowy serii 781Mini
6
Specyfikacja
UWAGA: Specyfikacje i szczegóły techniczne mogą ulec zmianie bez zawiadomienia.
Poz. Specyfikacja
Rozmiar długość 71,4 mm x średnica 22,4 mm (2,88
L x 0,88DIA")
Waga 141,0 g (5,0 oz)
Wymagane ciśnienie robocze 4,8–6,2 bar (70–90 psi)
Maksymalne ciśnienie płynu 7,0 bar (100 psi)
Wlotu płynu M5
Montaż M4
Prędkość cyklu Ponad 400 cykli na minutę
Wlot powietrza roboczego Przewód o średnicy zewnętrznej 4 mm, mocowanie rąbkowe
Korpus cylindra
pneumatycznego
Stal nierdzewna 303
Korpus cieczowy Stal nierdzewna 303
Korek powietrza Stal nierdzewna 303
Tłok Stal nierdzewna 303
Igła i dysza Stal nierdzewna 303
Maksymalna temperatura
robocza
102º C (215º F)
Zacisk QR — nr patentu USA 9816849
Wszystkie części zaworu wykonane ze stali nierdzewnej są pasywowane.
Charakterystyka
Regulowany kapturek z gałką regulacji
skoku dla dodatkowej kalibracji
Złączka 90°
wlotu powietrza
Korpus siłownika pneumatycznego
Złączka wlotu cieczy
90° (w zestawie)
Złącze wlotu cieczy
proste (w zestawie)
Mocowanie
szybkorozłączne
Korpus cieczowy
Zespół nakrętka
zabezpieczająca /
korek powietrza /
dysza
