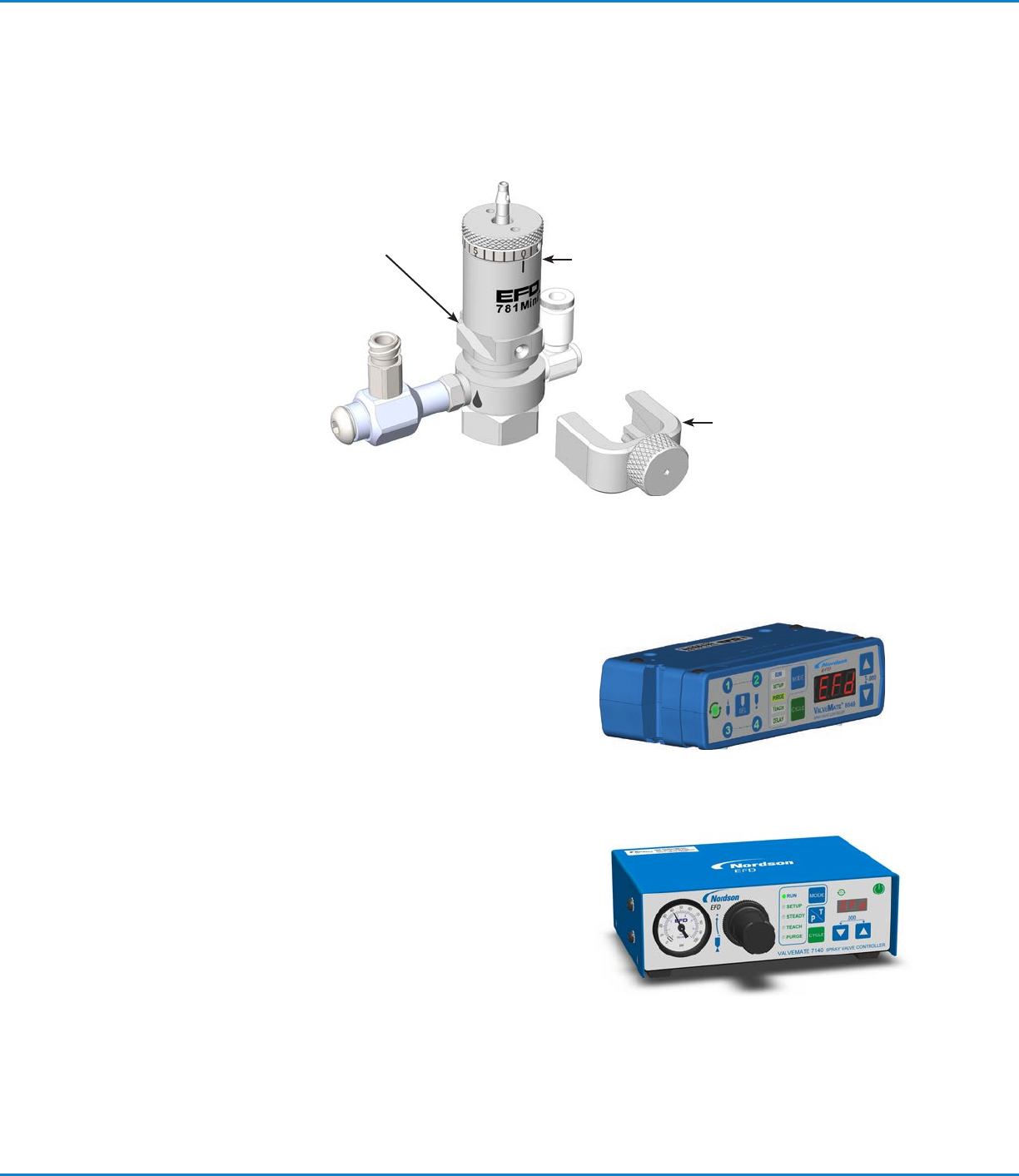

Zasada działania mocowania szybkorozłącznego
Mocowanie szybkorozłączne wsuwa się w rowki, mocując korpus cieczowy do
korpusu siłownika pneumatycznego. Śruba radełkowana zabezpiecza cały zespół
zaworu, zapobiegając przemieszczaniu podczas pracy. Pełni ona również funkcję
dźwignika śrubowego, ułatwiając zdejmowanie mocowania szybkorozłącznego.
Rowek do mocowania
szybkorozłącznego
Mocowanie
szybkorozłączne i
śruba radełkowana
Korpus siłownika
pneumatycznego
Sposób sterowania zaworem 781Mini
Do użytku z zaworem natryskowym 781Mini zaleca się zastosowanie
dwóch sterowników: ValveMate
™
8040 i ValveMate7140.
W przypadku instalacji wykorzystujących więcej niż jeden zawór
,
należy zastosować sterownik ValveMate 8040 dla maksymalnego
komfortu użytkownika końcowego, oraz wydajności pracy. Sterownik
ValveMate 8040 umożliwia przyciskową regulację czasu otwarcia
zaworu w komfortowy i sprawny sposób.
Model ValveMate 8040 posiada obwody mikroprocesorowe,
zapewniające nadzwyczaj precyzyjną kontrolę wielkości dozy.
Urządzenie pozwala na oczyszczanie linii zasilających, ustawianie
wstępnej wielkości dozy oraz szybkie i łatwe dokonywanie ustawień
stacji dozującej bez zatrzymywania linii produkcyjnej.
W przypadku instalacji wykorzystujących pojedynczy zawór,
należy zastosować sterownik ValveMate 7140. Sterownik ValveMate
7140, obejmujący funkcje programowalnego czasu dozowania,
cyfrowego odczytu czasu, łatwego i intuicyjnego programowania
z poziomu klawiatury, oraz komunikacji wejściowo-wyjściowej ze
sterownikami PLC maszyny nadrzędnej, opracowany został z myślą
o konstruktorach maszyn i operatorach. Zamysł produktu polega
na umiejscowieniu układu sterowania dozowaniem w pobliżu danej
aplikacji oraz dostarczenie cech koniecznych dla możliwie dalekiego
ułatwienia konfiguracji i obsługi.
www.nordsonefd.com/pl poland@nordsonefd.com +48 22 532 12 44 Sprzedaż oraz serwis systemów dozowania Nordson EFD mają zasięg ogólnoświatowy.
Zawór natryskowy serii 781Mini
6
Specyfikacja
UWAGA: Specyfikacje i szczegóły techniczne mogą ulec zmianie bez zawiadomienia.
Poz. Specyfikacja
Rozmiar długość 71,4 mm x średnica 22,4 mm (2,88
L x 0,88DIA")
Waga 141,0 g (5,0 oz)
Wymagane ciśnienie robocze 4,8–6,2 bar (70–90 psi)
Maksymalne ciśnienie płynu 7,0 bar (100 psi)
Wlotu płynu M5
Montaż M4
Prędkość cyklu Ponad 400 cykli na minutę
Wlot powietrza roboczego Przewód o średnicy zewnętrznej 4 mm, mocowanie rąbkowe
Korpus cylindra
pneumatycznego
Stal nierdzewna 303
Korpus cieczowy Stal nierdzewna 303
Korek powietrza Stal nierdzewna 303
Tłok Stal nierdzewna 303
Igła i dysza Stal nierdzewna 303
Maksymalna temperatura
robocza
102º C (215º F)
Zacisk QR — nr patentu USA 9816849
Wszystkie części zaworu wykonane ze stali nierdzewnej są pasywowane.

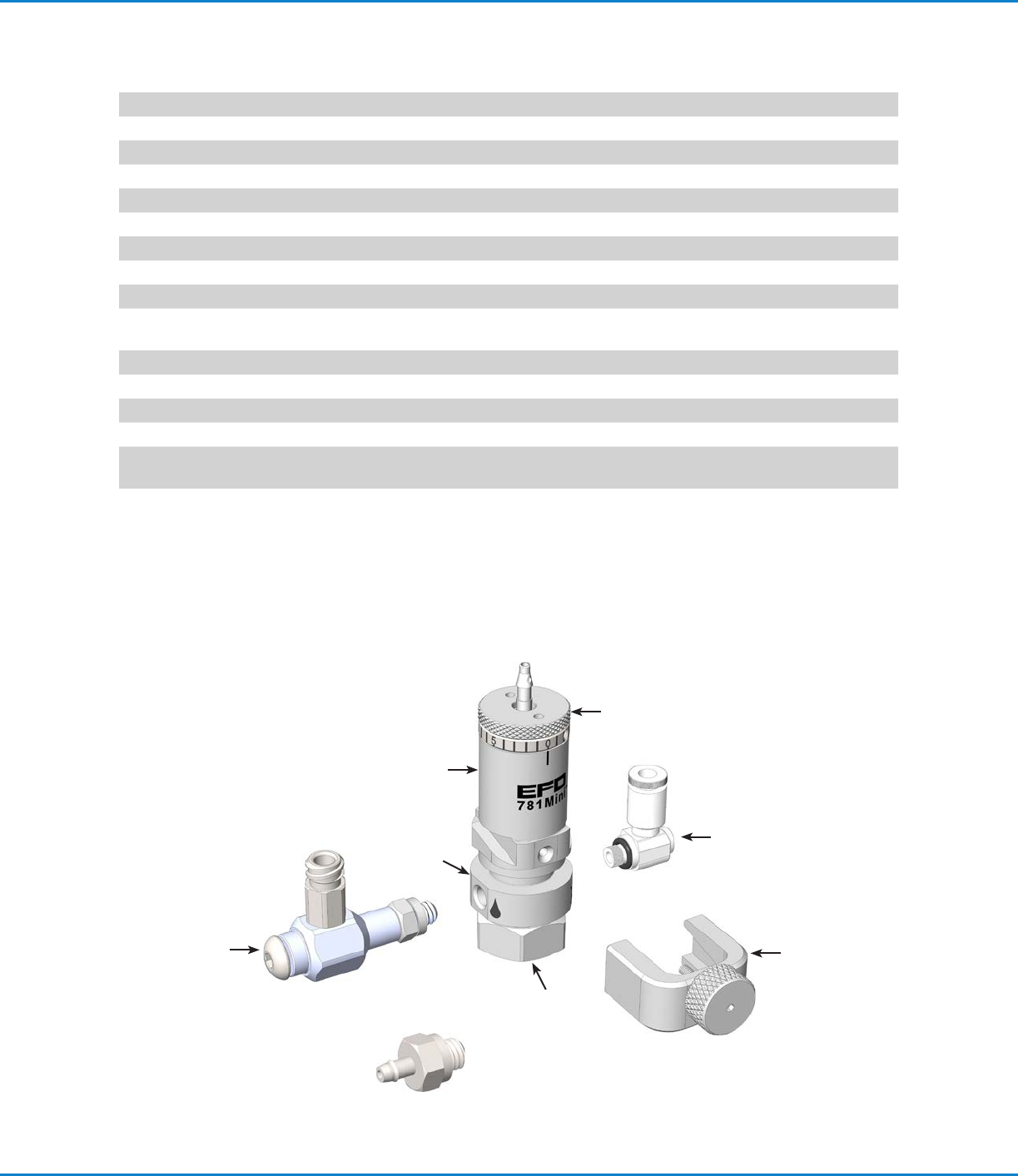

Charakterystyka
Regulowany kapturek z gałką regulacji
skoku dla dodatkowej kalibracji
Złączka 90°
wlotu powietrza
Korpus siłownika pneumatycznego
Złączka wlotu cieczy
90° (w zestawie)
Złącze wlotu cieczy
proste (w zestawie)
Mocowanie
szybkorozłączne
Korpus cieczowy
Zespół nakrętka
zabezpieczająca /
korek powietrza /
dysza
Zawór natryskowy serii 781Mini
7www.nordsonefd.com/pl poland@nordsonefd.com +48 22 532 12 44 Sprzedaż oraz serwis systemów dozowania Nordson EFD mają zasięg ogólnoświatowy.
Montaż
UWAGA: Przed montażem przedmiotowego zaworu należy
zapoznać się z instrukcjami obsługi powiązanego zbiornika
i sterownika, w celu zaznajomienia się z obsługą wszystkich
komponentów układu dozowania.
Montaż zaworu na urządzeniu
dozującym
1. Zamontować zawór przy użyciu otworu mocującego
M4 znajdującego się naprzeciw mocowania
szybkorozłącznego.
OSTROŻNIE
Uważać, by nie przekręcić śruby radełkowanej mocowania
szybkorozłącznego. Może to spowodować uszkodzenie śruby.
2. Ustawić prawidłowo korpus cieczowy i zamontować
mocowanie szybkorozłączne w następujący sposób:
a. Częściowo wkręcić śrubę radełkowaną mocowania
szybkorozłącznego w korpus siłownika.
b. Po umocowaniu śruby radełkowanej, obrócić korpus
cieczowy w wymagane położenie, w zależności od
sposobu wykorzystania złączki wlotu cieczy 90°.
c. Dokręcić palcem śrubę radełkowaną w celu pełnego
umocowania korpusu cieczowego do siłownika.

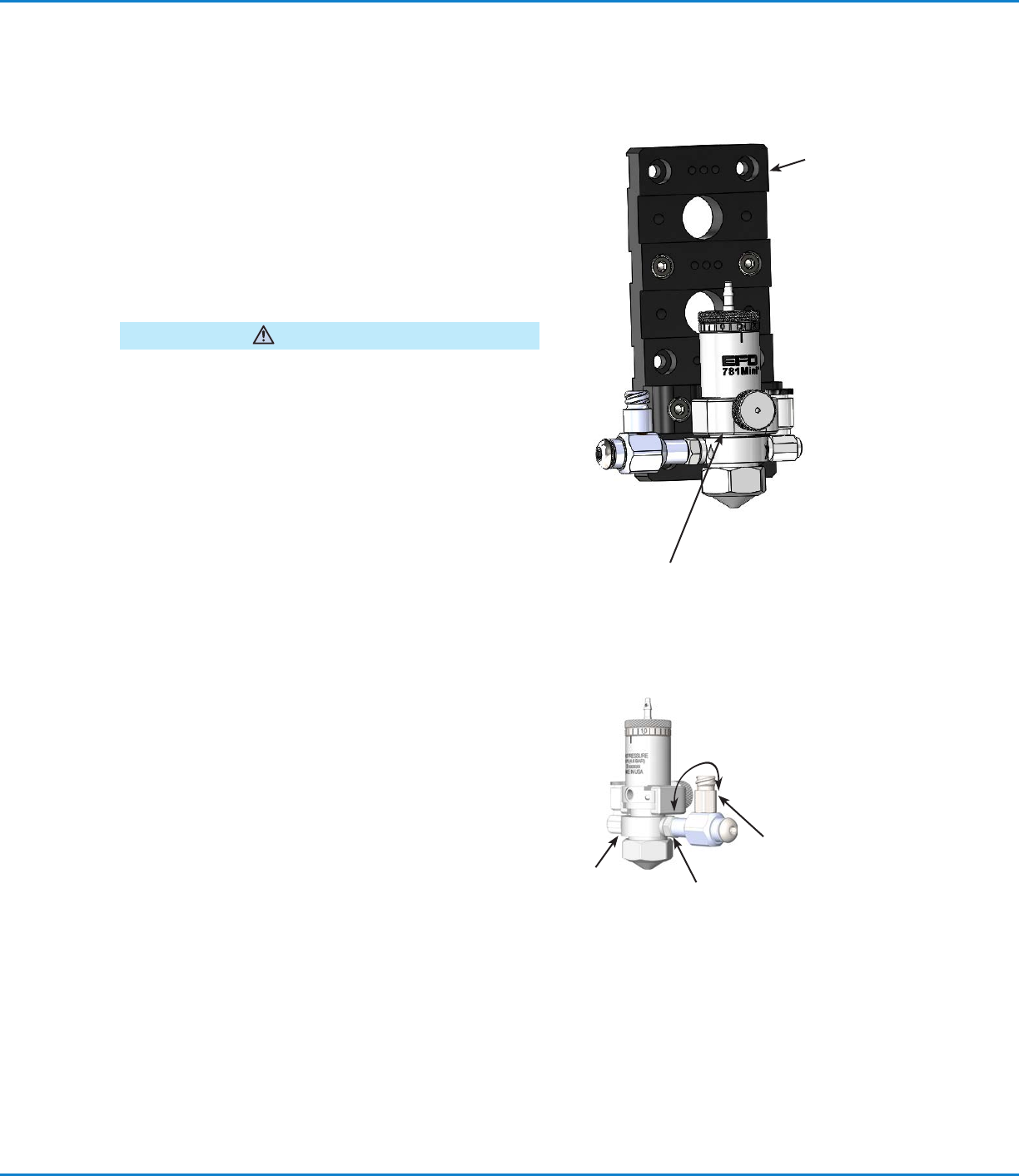

Mocowanie złączki płynowej 90°
1. Dokręcić nakrętkę mocującą do złączki wlotu cieczy 90°
(w kierunku złączki Luer).
2. W pełni dokręcić zespół złączki 90° do korpusu
cieczowego zaworu, a następnie odkręcać zespół do
czasu uzyskania właściwego położenia złączki.
UWAGA: Nie odkręcać złączki 90° o więcej niż (1) obrót.
3. Przy pomocy klucza 8 mm dokręcić nakrętkę mocującą
do korpusu cieczowego.
Mocowanie
szybkorozłączne
Mocowanie
(nr kat. 7360613,
opcjonalne)
Korpus
cieczowy
zaworu
Nakrętka
mocująca złączkę
90°
Złączka Luer
