Zawór natryskowy serii 781Mini

9www.nordsonefd.com/pl poland@nordsonefd.com +48 22 532 12 44 Sprzedaż oraz serwis systemów dozowania Nordson EFD mają zasięg ogólnoświatowy.

Wykonywanie połączeń systemu (cd.)

Pełen proces instalacji, ustawiania oraz instrukcje dotyczące testowania opisano w instrukcji obsługi sterownika.

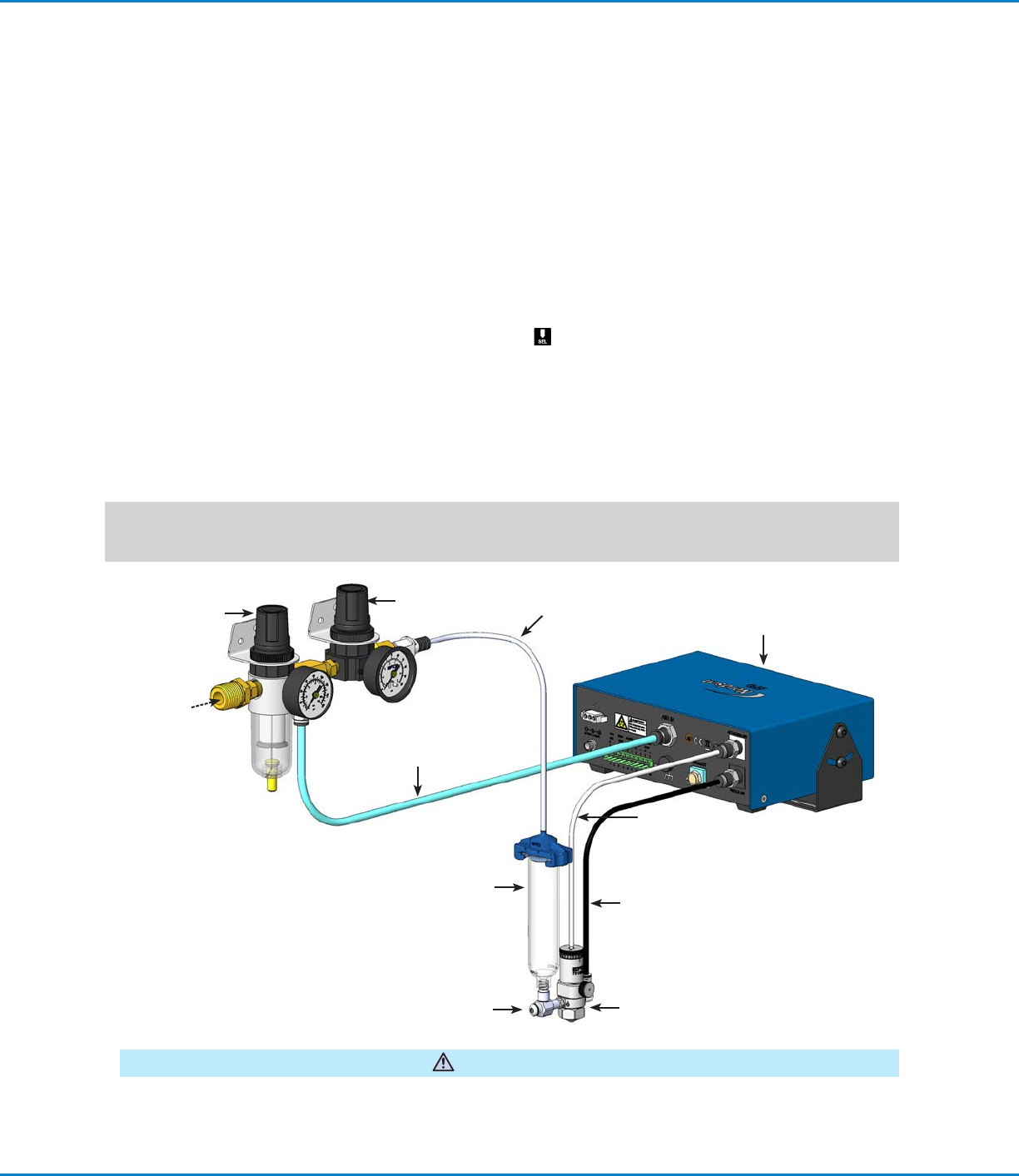

Układ ValveMate 7140 z zaworem 781Mini

Przed otwarciem zbiornika z cieczą należy bezwzględnie zwolnić ciśnienie. W tym celu, przesunąć zawór odcinający na linii

powietrznej w kierunku od zbiornika płynu. Przed otwarciem zbiornika należy potwierdzić, iż wskazanie ciśnienia na wskaźniku

wynosi zero (0). W przypadku stosowania zbiornika EFD, należy ponadto otworzyć zawór zwolnienia ciśnienia.

We wszystkich zbiornikach kartridży EFD, unikalna gwintowana konstrukcja zapewnia bezpieczne zwolnienie ciśnienia powietrza

podczas zdejmowania kapturka, bez możliwości pomyłki.

OSTROŻNIE

1. Podłączyć przewód powietrza

roboczego zaworu (biały) oraz

przewód powietrza dyszy (czarny)

do poszczególnych wyjść z tyłu

sterownika 7140.

2. Podłączyć stałe zasilanie powietrza do

ﬁltra 5-mikronowego / regulatora.

3. Zamontować zbiornik cylindryczny

na złączce wlotu cieczy (w

przypadku stosowania z cylindrami

strzykawkowymi Optimum), po

czym podłączyć zasilanie płynu do

zaworu. W przypadku płynów o

niskiej lepkości, wypełnić zbiornik po

zamontowaniu go na złączce wlotu

cieczy.

UWAGA: Zbiorniki cylindryczne

wypełniać maksymalnie do 2/3

pojemności.

4. Przymocować adapter strzykawkowy

do zbiornika cylindrycznego przy

użyciu złączki powietrza w celu

podłączenia adaptera do linii

regulatora ciśnienia płynu.

5. W przypadku cieczy rzadkich ustawić

regulator ciśnienia płynu na wartość

niską, a w przypadku gęstszych - na

wartość wyższą.

6. Przy pomocy przycisku MODE

na sterowniku ValveMate ustawić

sterownik w tryb PURGE. W trybie

PURGE, kanały 1 i 2 mogą być

wybierane niezależnie, bez

ciśnienia powietrza w dyszy.

7. Przy pomocy gałki regulacji skoku

zaworu 781Mini ustawić wzór

nanoszenia. Niższy skok (< 5)

skutkuje zmniejszeniem pokrycia.

Prędkość przepływu należy sprawdzić

uruchamiając sterownik w trybie TIME

OVERRIDE (pominięcie czasu).

UWAGA: Regulacji skoku zaworu

należy dokonywać wyłącznie przy

zaworze zatrzymanym.

8. Ustawić ciśnienie powietrza w

dyszy na 0,7 bar (10 psi), po czym

uruchomić sterownik. Zawór będzie

wytwarzał drobny pył cieczowy. W

celu dostosowania przepływu cieczy

należy użyć gałki regulacji skoku i/

lub zmienić ciśnienie w zbiorniku.

W celu dostosowania powietrza

w dyszy, należy użyć regulatora

ciśnienia w dyszy (znajdującego się z

przodu urządzenia). Wyższe ciśnienia

powodują zmniejszenie kropel.

UWAGA: Zespół ﬁltr 5-mikronowy /

regulator nie jest zawarty w zestawie.

Należy go zamówić oddzielnie

pod następującymi numerami

katalogowymi:

7020584: ﬁltr 0–100 psi / regulator

7020585: ﬁltr 0–15 psi / regulator

UWAGA: Obszar pokrycia jest zależny od (1) odległości między dyszą zaworu natryskowego a powierzchnią roboczą, oraz (2)

od ustawienia skoku i ciśnienia płynu. W celu ustalenia prawidłowej odległości należy odnieść się do punktu “Okrągły obszar

pokrycia” na stronie10.

Filtr 5 mikronów /

regulator

Zawór 781Mini

Złączka wlotu cieczy

Powietrze

instalacyjne

4,8-6,8 bar

(70-90 psi)

Sterownik

ValveMate 7140

Stałe ciśnienie cieczy

Regulator ciśnienia

cieczy

Powietrze stałe

Powietrze

robocze

zaworu (biały)

Powietrze w

dyszy (czarny)

Cylinder strzykawkowy 30 cc

www.nordsonefd.com/pl poland@nordsonefd.com +48 22 532 12 44 Sprzedaż oraz serwis systemów dozowania Nordson EFD mają zasięg ogólnoświatowy.

Zawór natryskowy serii 781Mini

Kalibracja skoku zaworu

Pierścień referencyjny regulacji skoku w każdym zaworze 781Mini

jest fabrycznie kalibrowany do położenia zerowego. Po czyszczeniu,

demontażu i ponownym montażu, położenie zerowe może wymagać

ponownej kalibracji.

OSTROŻNIE

Przed jakąkolwiek wymianą komponentu lub inną czynnością

serwisową należy zwolnić ciśnienie powietrza ze zbiorników nowych.

OSTROŻNIE

Nie należy nadmiernie przekręcać gałki regulacji skoku poza punkt

krańcowy obrotu zgodnie z ruchem wskazówek zegara. Może to

spowodować uszkodzenie zespołu.

1. Zapamiętać aktualną wartość na regulatorze.

2. Obracać gałką regulacji skoku

do czasu pełnego wycofania.

W przypadku, gdy zero na pierścieniu referencyjnym nie zgadza

się ze znacznikiem referencyjnym na korpusie siłownika,

konieczna jest regulacja.

3. Przy pomocy klucza (0,035") odkręcić śrubę nastawową

4. Obracać wyłącznie pierścień referencyjny

do czasu

zrównania pozycji 0 ze znacznikiem referencyjnym na korpusie

siłownika

powietrza.

5. Przykręcić śrubę ustalającą.

6. Przywrócić gałkę regulacji skoku do ustawienia numerycznego

skoku w kroku 1.

Okrągły obszar pokrycia

Dysza

Odległość dyszy od powierzchni roboczej

2,54 mm

(0,1")

6,35 mm

(0,25")

12,7 mm

(0,5")

25,4 mm

(1,0")

38,1 mm

(1,5")

50,8 mm

(2,0")

76,2 mm

(3,0")

nr kat. 7364002:

Zawór, natryskowy,

781Mini, 0,01"

(0,254 mm)

1 mm

(0,04")

7,5 mm

(0,30")

8,25 mm

(0,325")

13,0 mm

(0,50")

15 mm

(0,60")

nd nd

nr kat. 7362301:

Zawór, natryskowy,

781Mini, 0,03"

(0,76 mm)

7 mm

(0,275")

7,5 mm

(0,30")

10 mm

(0,40")

13 mm

(0,50")

15 mm

(0,60")

19 mm

(0,75")

25,5 mm

(1,0")

Gałka regulacji

skoku

Pierścień

odniesienia

skoku (wskazuje

numeryczne

ustawienie skoku)

Śruba

ustalająca

Znacznik

odniesienia

na korpusie

siłownika

Zawór natryskowy serii 781Mini

11www.nordsonefd.com/pl poland@nordsonefd.com +48 22 532 12 44 Sprzedaż oraz serwis systemów dozowania Nordson EFD mają zasięg ogólnoświatowy.

Serwis

Dla zapewnienia najlepszej pracy zaworu należy wykonywać poniższe czynności serwisowe. Konieczne będą

następujące narzędzia:

• Klucz sześciokątny 0,035" (w zestawie)

• Klucze sześciokątne 1,5 i 2,5 mm (w zestawie)

• Klucz sześciokątny 3 mm (w zestawie)

• Pierścień sprężynujący (nie w zestawie)

• Regulowany klucz (nie w zestawie)

OSTROŻNIE

Przed jakąkolwiek wymianą komponentu lub inną czynnością serwisową należy zwolnić ciśnienie powietrza ze

zbiorników płynowych.

Oczyszczanie części zwilżanych

Demontaż części zwilżanych

1. Odłączyć powietrze robocze, powietrze dyszy oraz zasilanie

cieczowe od zaworu.

2. Zapamiętać aktualną wartość na regulatorze skoku.

3. Odkręcić gałkę regulacji skoku do czasu zwolnienia nacisku

sprężyny.

4. Obrócić śrubę radełkowaną mocowania szybkorozłącznego

przeciwnie do ruchu wskazówek zegara w celu odłączenia

mocowania.

5. Ostrożnie opuścić korpus cieczowy w dół, aż do wydostania z

zespołu igła/tłok.

6. Wyjąć podwójne o-ringi z korpusu cieczowego (o-ringi te

zazwyczaj pozostają w korpusie po jego zdemontowaniu).

7. Zdemontować złączkę cieczy i złączkę powietrza w dyszy.

8. Odkręcić nakrętkę zabezpieczającą korka powietrza,

anastępnie odkręcić korek izdemontować podzespoły dyszy.

Oczyszczanie części zwilżanych

1. Oczyścić zbiornik, dyszę, pierścień dyspersyjny, korek

powietrza inakrętkę zabezpieczającą korka powietrza

odpowiednim rozpuszczalnikiem.

OSTROŻNIE

Nie czyścić igły przy pomocy materiału ciernego, zwłaszcza w

przypadku aplikacji wrażliwych chemicznie.

2. Igłę należy czyścić ścierką zanurzoną w rozpuszczalniku.

Dysza (pokazana

dysza PEEK)

Korek powietrza

Nakrętka

zabezpieczająca

korek powietrzny

Złączka wlotu

cieczy

Mocowanie

szybkorozłączne

Podwójne o-ringi

Złączka

powietrza

w dyszy

Korpus cieczowy

Demontaż korpusu cieczowego

Demontaż dyszy

Gałka regulacji

skoku

Uszczelka okrągła

dyszy

Pierścień

dyspersyjny dyszy
