5.8 Till- och fråndockning av komponentvagn
5.8.1 Säkerhetsanvisningar om till- och fråndockning av komponentvagn
5
Bild 5.8 - 1 Säkerhetsanvisningar till komponentvagnen
VARNING 5
→ Greppa aldrig i spalten mellan komponentvagn och automatstativ (Pos. 1 bild 5.8 - 1
).
→ Försörjningskabeln för komponentvagnarna får endast vara ansluten till automatuttagen (pos. 2
på bild 5.8 - 1
) resp. dras ur anslutningen när komponentvagnen är dockad till automaten.
Skötselinstruktion SIPLACE F5 HM 5 Uppgifter vid maskinen
Programversion SR.408.xx Utgåva 03/2006 SE 5.8 Till- och fråndockning av komponentvagn
125
→ Det är absolut förbjudet att ansluta anslutningskabeln för komponentvagnen till automatens ut-
tag och därmed driva komponentvagnen tryckluftsstyrningen utanför automaten (pos 3 bild 5.8
- 1).
→ Fyll luckorna mellan matarna med dummy-matare (se avsnitt 2.5.5, sidan 56).
5 Uppgifter vid maskinen Skötselinstruktion SIPLACE F5 HM
5.8 Till- och fråndockning av komponentvagn Programversion SR.408.xxUtgåva 03/2006 SE
126

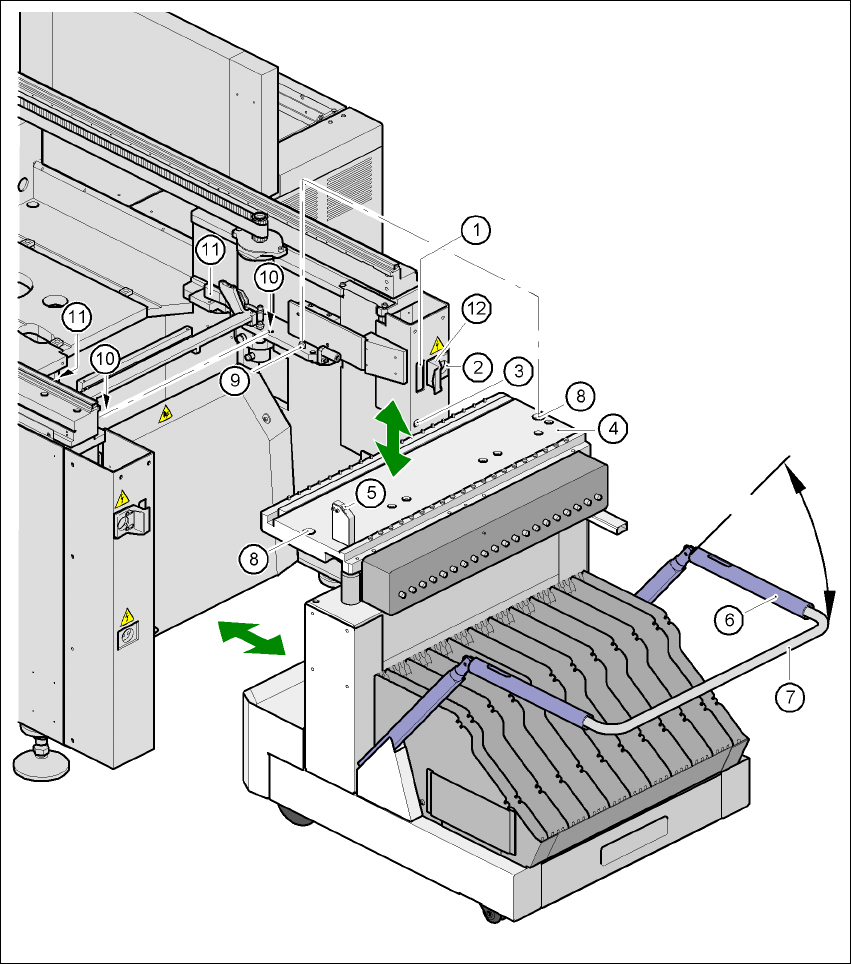

Bild 5.8 - 2 Till- eller fråndockning av komponentvagn
(1) Anslutning för kommunikationsgränssnittet
(2) Anslutning för komponentvagnens strömförsörjning
(3) Tryckluftsanslutning
(4) Komponentbordsskiva
(5) Knapp för att höja/sänka komponentbordsskiva
(6) Aktiveringsrör
(7) Fällbar bygel
