Skötselinstruktion SIPLACE F5 HM 6 Komponenthantering
Programversion SR.408.xx Utgåva 03/2006 SE 6.3 Komponentvagn
159
Monteringen är enkel. Tryckluftsmatningen (pos. 2 på bild 6.3 - 3) fästs med tre skruvar DIN 912,
M8x20 (pos. 3 på bild 6.3 - 3
) på komponentbordet (pos. 1 på bild 6.3 - 3). På baksidan av tryck-
luftsmatningen finns hållarklämmor (pos 4 på bild 6.3 - 3
). Bulkcase-mataren fixeras på kompo-
nentbordet och ger då en problemfri tryckluftsmatning.
6

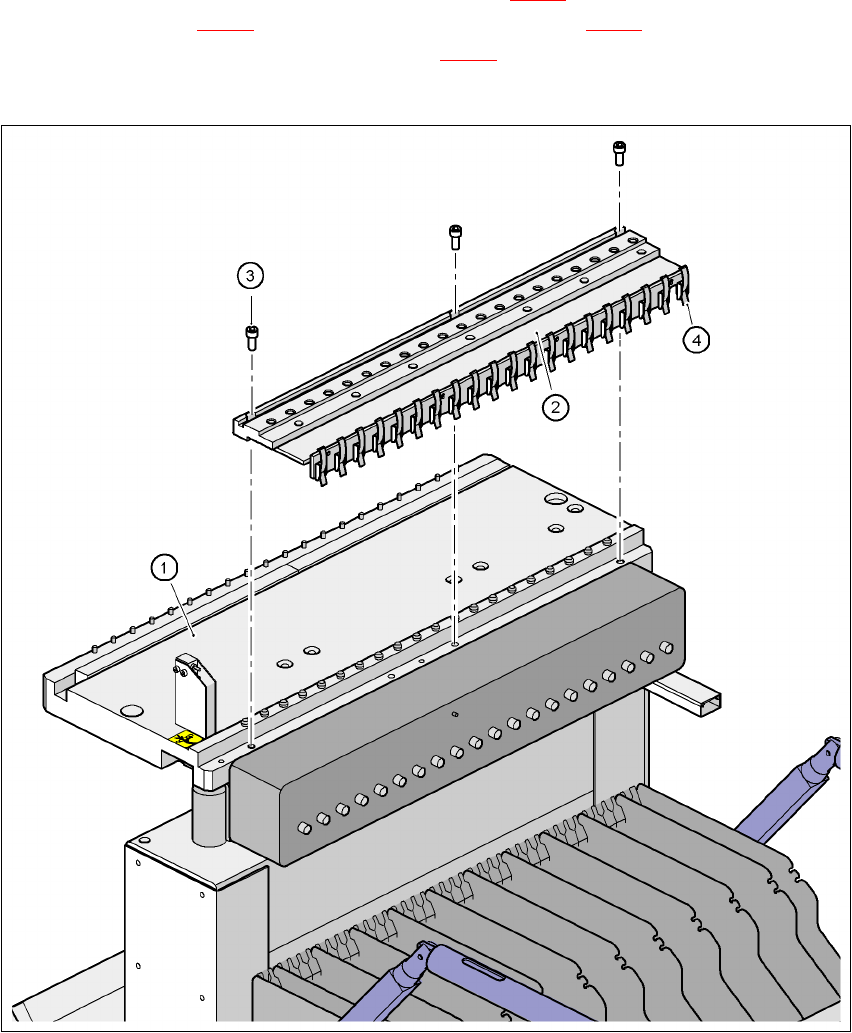

Bild 6.3 - 3 Tryckluftsmatning för Bulkcase-matare
(1) Komponentbord
(2) Tryckluftsmatning för Bulkcase-matare
(3) Skruv DIN 912, M8x20
(4) Fästklämma
6 Komponenthantering Skötselinstruktion SIPLACE F5 HM
6.3 Komponentvagn Programversion SR.408.xx Utgåva 03/2006 SE
160
6

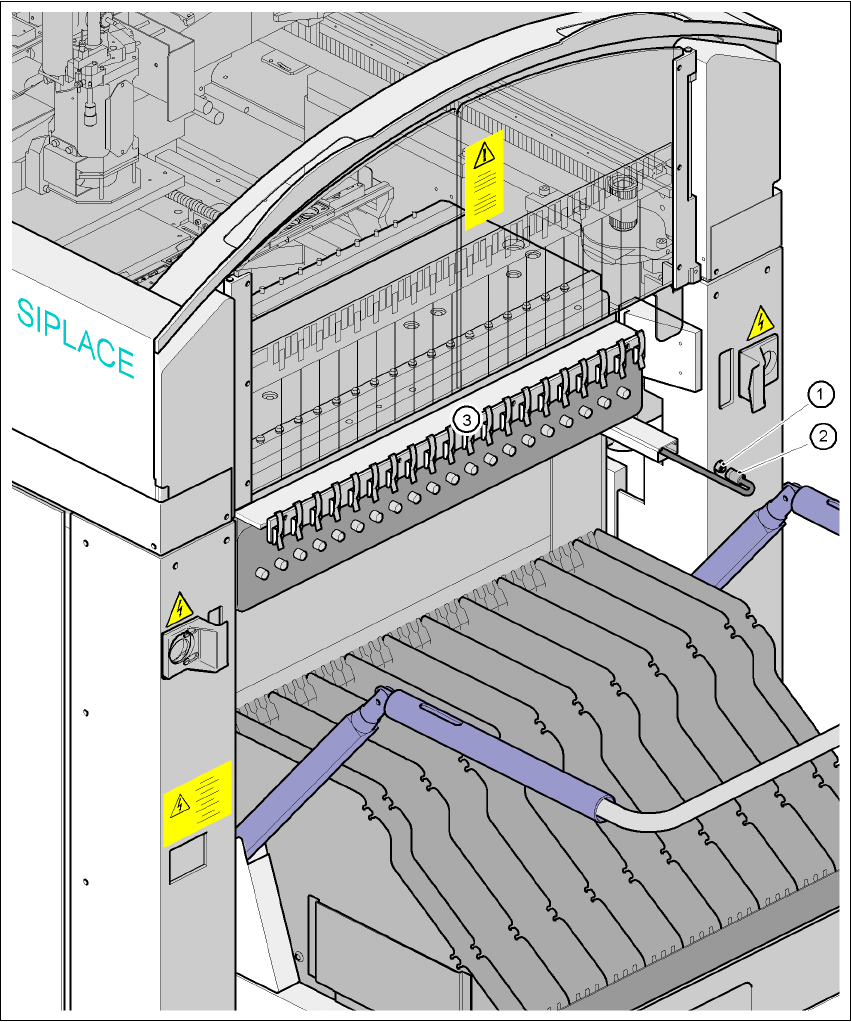

Bild 6.3 - 4 Anslut tryckluftsmatning för Bulkcase-matare
6
(1) Kopplingsstickkontakt för tryckluft
(2) Kopplingsstickkontakt med försörjningsslang
(3) Tryckluftsfördelare för Bulkcase-matare
Skötselinstruktion SIPLACE F5 HM 6 Komponenthantering
Programversion SR.408.xx Utgåva 03/2006 SE 6.3 Komponentvagn
161
6.3.4 Hållare för mellanliggande bandrulle i 3 x 8 mm matare
Matare av typ 3 x 8 mm S transporterar komponenterna i tre matarenhetsspår till plockningsläge.
Bandrullarna för de båda yttre spåren ligger mellan skiljeplåtarna i bandbehållaren. Den mellan-
liggande bandrullen är monterad via de båda bandrullarna för de yttre spåren.
För den mellanliggande bandrullen behövs därför även:
– 1 adapterplatta för montering av bandrullehållaren (pos 1 i bild 6.3 - 5
) och
– 1 bandrullehållare för två matare (pos 2 i bild 6.3 - 5
)
Adapterplattan är monterad på komponentvagnen med fyra cylinderskruvar, bandrullehållarna
sticks in i de fyrkantiga hålen på adapterplattan.
6

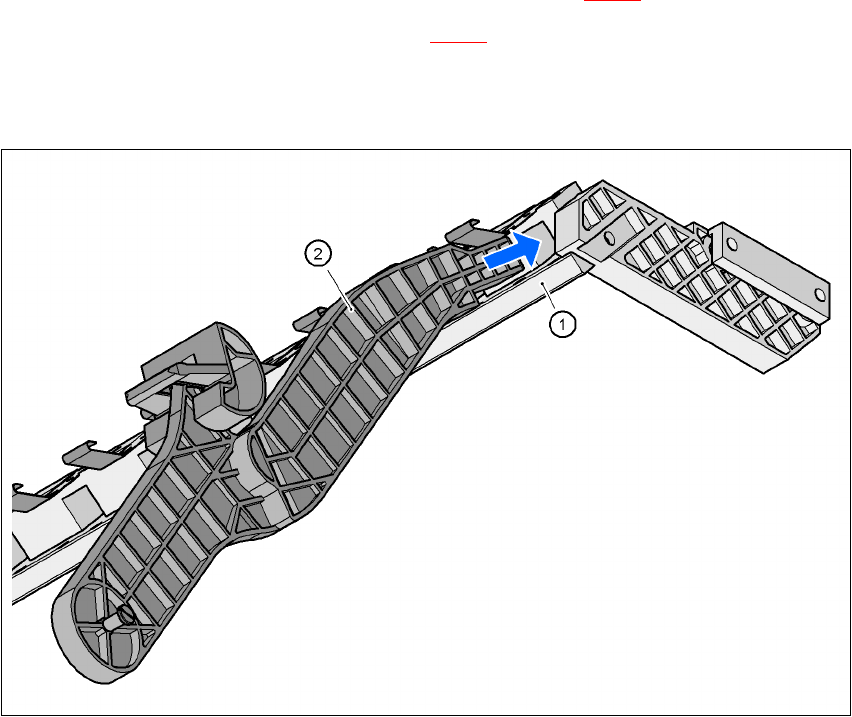

Bild 6.3 - 5 Hållare för mellanliggande bandrulle vid 3 x 8 mm matare
6
(1) Adapterplatta
(2) Bandrullehållare
