6 Komponenthantering Skötselinstruktion SIPLACE F5 HM
6.2 Tekniska data för S-matarenheter Programversion SR.408.xx Utgåva 03/2006 SE
138
6.2.4 Bandmatare 12/16 mm S

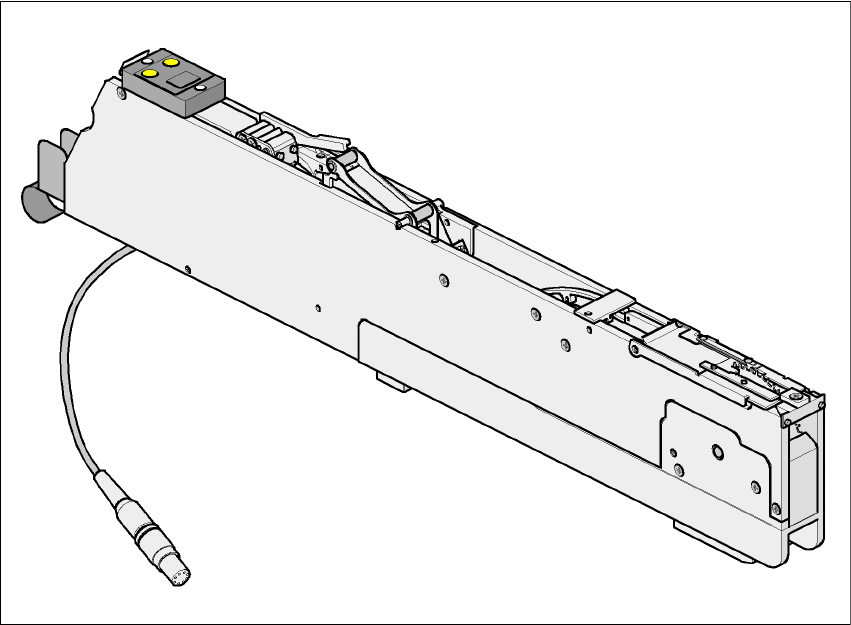

Bild 6.2 - 4 Bandmatare 12/16 mm S
Artikelnr 00141092-xx 6
Bredd 30,6 mm 6
Spår per matare 1 6
Upptagna matare-ställplatser 1 6
Max antal matare 2 x 20 6
Komponentantal vid 7" rulle ca 4.000 st 6
Transportsteglängd från 4 till 24 mm in 4 mm - steg 6
Skötselinstruktion SIPLACE F5 HM 6 Komponenthantering
Programversion SR.408.xx Utgåva 03/2006 SE 6.2 Tekniska data för S-matarenheter
139
6.2.5 Bandmatare 12 mm S för kondensatorer baserade på metallpulver,
utförande C/D
6
Bild 6.2 - 5 Bandmatare 12 mm S för kondensatorer baserade på metallpulver, utförande C/D
Artikelnr 00141118-xx 6
Bredd 30,6 mm 6
Spår per matare 1 6
Upptagna matare-ställplatser 1 6
Max antal matare 2 x 20 6
Komponentantal vid 7" rulle ca 4.000 st 6
Max bandhöjd 3,6 mm 6
Transportsteglängd från 4 till 24 mm in 4 mm - steg 6
ANM
På denna matare är bandstödet i plockningsläget ställbart i höjdled.
6
VARNING
Kondensatorer baserade på metallpulver, som till
exempel tantalkondensatorer, får endast bearbetas
med matare som är märkta med denna dekal.
6
Dekal på matare
(förstoring)
6 Komponenthantering Skötselinstruktion SIPLACE F5 HM
6.2 Tekniska data för S-matarenheter Programversion SR.408.xx Utgåva 03/2006 SE
140
6.2.6 Bandmatare 12 mm S för metallpulverbaserade kondensatorer, utförande E
6
Bild 6.2 - 6 Bandmatare 12 mm S för metallpulverbaserade kondensatorer, utförande E
Artikelnr 00141117-xx 6
Bredd 30,6 mm 6
Spår per matare 1 6
Upptagna matare-ställplatser 1 6
Max antal matare 2 x 20 6
Komponentantal vid 7" rulle ca 4.000 st 6
Max bandhöjd 3,6 mm 6
Transportsteglängd från 4 till 24 mm in 4 mm - steg 6
6
VARNING
Kondensatorer baserade på metallpulver, som till
exempel tantalkondensatorer, får endast bearbetas med
matare som är märkta med denna dekal.
6
Dekal på matare
(förstoring)
