4-3 評価対象接着剤

• ヘンケルジャパン㈱ロックタイト3609

• ヘレウス㈱ PD955M

• ソマール㈱ IR-120H

4-4 対象基板

4-4-1 基板搬送方向

右流れ（正面から見て、左から右方向に搬送）

左流れ（正面から見て、右から左方向に搬送）

*工場出荷時に対応。

4-4-2 基板寸法

最小寸法（L×W）：50×30mm （基板幅自動調整機能付の場合は50×50mm）

最大寸法（L×W）：410×360mm

厚さ：0.4～4.0mm

注：Lは、搬送方向寸法を､Wは、Lと直角方向を示し、W/L=2以下とする。

4-4-3 基板質量

2,000g以下

4-4-4 基板制限条件

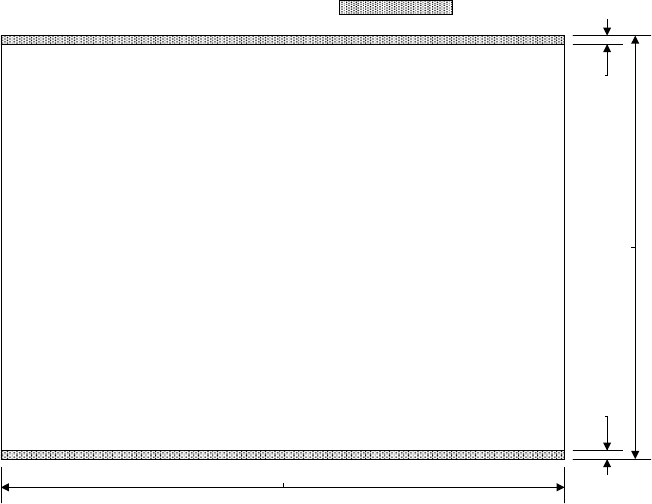

4-4-4-1 基板上面塗布不可範囲

50～410mm

30～360mm

3 mm

塗布不可範囲

図 1 基板上面（外形基準標準仕様）

注１：基板幅自動調整機能(オプション)付きは50mmです。

注１

50～410mm

30～360mm

3 mm

塗布不可範囲

Φ2.5～4.0 mm

+0.1

6 mm

標準5 mm

図 2 基板上面（ピン基準オプション仕様）

*工場出荷時の寸法。基準ピンの搬送方向位置は基板長さ全体にわたり、ユーザーレベルで

変更可能です。

注1：基板幅自動調整機能(オプション)付きは50mmです。

4-4-4-2 基板下面サポートピン設置不可範囲

図 3 基板下面サポートピン設置不可範囲

*奥基準の場合は上下反対になります。

注１

基板搬送方向（手前基準）

4-4-4-3 部品高さおよび基板裏面搬送高さ範囲

3 mm3 mm

最大40 mm

基板裏面

搭載可能範囲

最大2 mm

既搭載部品

図 4 部品高さおよび基板裏面搬送高さ範囲

4-4-5 基板搬送基準

前基準、奥基準（工場出荷時に対応）

4-4-6 基板反り許容値

50mm当たり0.2mm以下で、上反り、下反り共に1mm以下（JIS B 8461に準ずる）

4-4-7 基板クランプ方式

基板上面を基準とし、固定側、可動側とも搬送レールに基板前後端部を挟持してクラン

プする方式です。

4-4-8 バックグランド搬送機能

ヘッド、X-Yのサーボフリー状態、もしくは原点復帰未実施状態で搬送アイドルモードを実

施可能にする機能です。

4-4-9 基板幅調整方式

標準：クランクハンドルによる手動調整方式

オプション：モータによる自動調整方式。

4-4-10 基板バッファ

搬入側、搬出側各1個所。

最大2.5mm
