システム構成
KD-2077システム構成
I/O制御ユニット
モータ制御ユニット
X-Y位置決め装置
筐体
シグナルライト（ブザー付き）
ヘッド
外部エア抜きユニット
基板搬送装置
空気圧機器配管系
塗布ヘッドL
オフセットコレクションカメラ (OCC)
水頭差補正機能
バッドマークリーダ(BMR)
*1
外形基準
EPU（外部プログラミングユニット）
生産支援システム
ピン基準
*1
CPUボード
液晶ディスプレイ
(
タッチパネル付
)
キーボード
マウス
USBポート
100 BASE /10 BASE T
イーサネットボード
SSD（ソリッドステートドライブ）
HOD
CD-ROMドライブ(USB接続)
FDD(内蔵)
FDD（USB接続）
電源ユニット
非常停止ボタン
漏電ブレーカ
*1
で囲まれた機器、機能などはオプションです。
* 1 このオプションは工場出荷オプションとなります。
* 2 延長長さはそれぞれ150mm、250mmとなります。
* 3 高さは950mmとなります。
タッチパネル
*1
キャスタ
*1
UPS
*1
安全制御ユニット
塗布ヘッドC
塗布ヘッドR
温度調節機能
残量検知機能
温度調節器
塗布径確認ユニット
（捨て打ちユニット付き）
自動基板幅調整
*1
搬送延長
*1 *2
搬送高さ
*1 *3
KD-2077
4
4
仕様
4-1 設備仕様
4-1-1 電源仕様
電 圧：三相 AC 200V／220V／240V／380V／400V／415V仕様
但し仕向地別に工場出荷時対応いたします。
周波数：50/60Hz
ピーク電 流 （AC200V） ：22A
*1次側電源ケーブルは付属しておりません。電源ケーブルは、敷設状態、長さ、電源の電
圧なでによって適合断面積が変わりますので、設置場所の基準に適合する適切なケーブ
ル（下表）をご使用ください。
ケーブル長（m）
導体断面積
200V
系
400V
系
20
未満
5.5 mm
2
以上
5.5 mm
2
以上
30
8.0 mm
2
以上
5.5 mm
2
以上
40
10.0 mm
2
以上
6.0 mm
2
以上
4-1-2 定格皮相電力
1.1ｋVA
各オプション設置時の平均消費電力。
4-1-3 空気圧
0.5±0.05 MPa
ドライエア（油分、塵埃などが適切に取り除かれていること、水分は加圧下露点10℃以下
のこと。）
元圧センサはエアーダウン検出機能付で、圧力が0.4MPa以下になった場合にエアーダウ
ンアラームを表示します。
4-1-4 最大空気消費量
100 L/min(標準状態)
4-1-5 使用環境条件
塗布精度保証温度： +20℃～+25℃
温 度： 周囲温度 +10℃～+35℃
湿 度： 30％～80％ RH (但し、結露なきこと)
標 高： 1,000m以下
4-1-6 輸送及び保管時環境条件
温 度： -15℃～+70℃
湿 度： 20％～95％ RH （但し、結露なきこと）
5

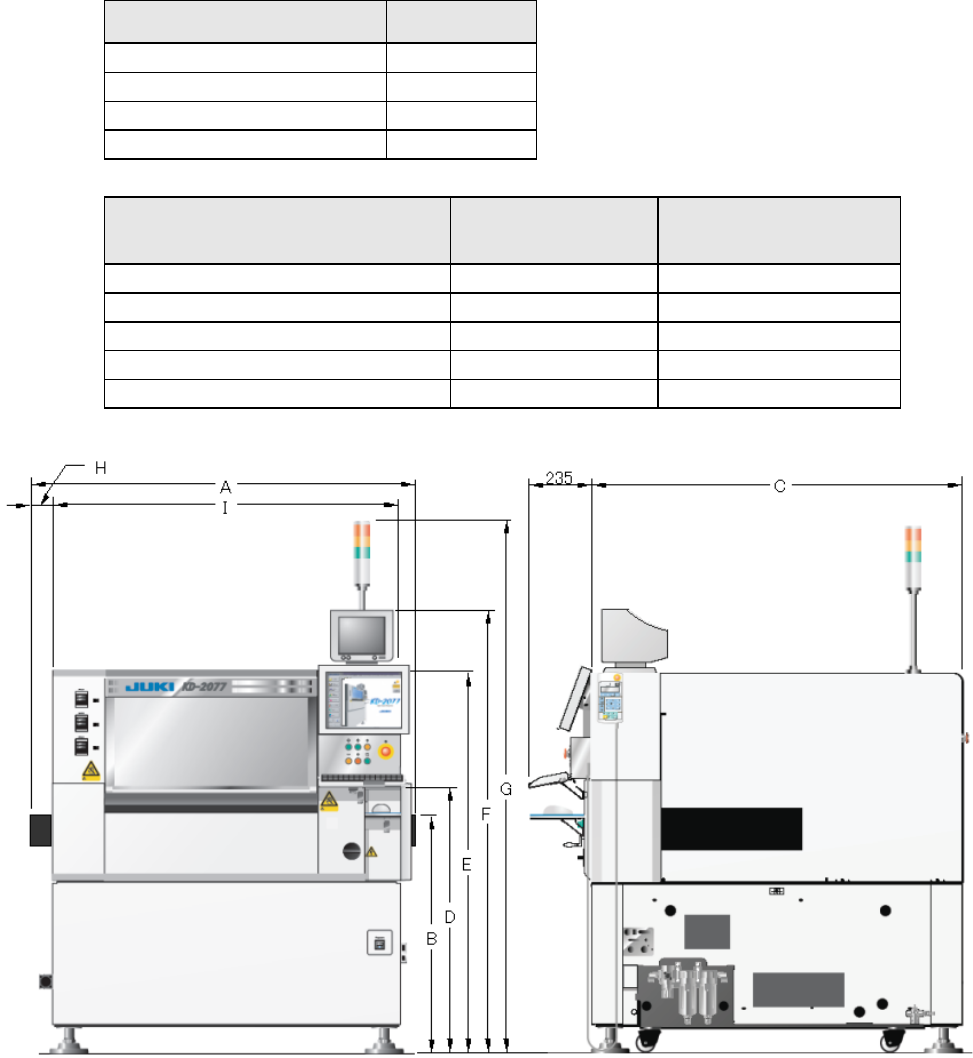

4-1-7 外形寸法
最大突起物を除く （mm）
寸法
mm
A
（搬送長さ）
1500
I
（本体長さ）
1300
C
（
LCD
含まず）
1393
H(
左側搬送レール出量
)
125
.....................................................................................................................................
寸法 搬送高さ900mm
搬送高さ950mm
(オプション)
B
（床から搬送ﾍﾞﾙﾄ上面まで）
900
950
D
（床からｷｰﾎﾞｰﾄﾞ底部まで）
1005
1055
E
（床からｶﾊﾞｰ上面まで）
1440
1490
F
（床から画像ﾓﾆﾀ上面まで）
1710
1760
G
（床からｼｸﾞﾅﾙﾗｲﾄ上面まで）
2000
2050
4-1-8 本体質量
約1,400Kg
4-1-9 騒音
80dB(A)以下 JIS Z 8731に準拠。
