Installations- und Betriebsanl eitung Pinolenreinigungsstation Ausgabe 10/2007 10 1 1 1 Netzanschluss 2 Pneumatikschlauch 3 Druckluftregler 4 Düsenrohr 5 Sicherheitsschalter (Mikro schalter) obere Ab deckung a s d f g
Installations- und Betriebsanleitung Pinolenreinigungsstation
Ausgabe 10/2007
9
1.7 Systemkomponenten und -konfiguration

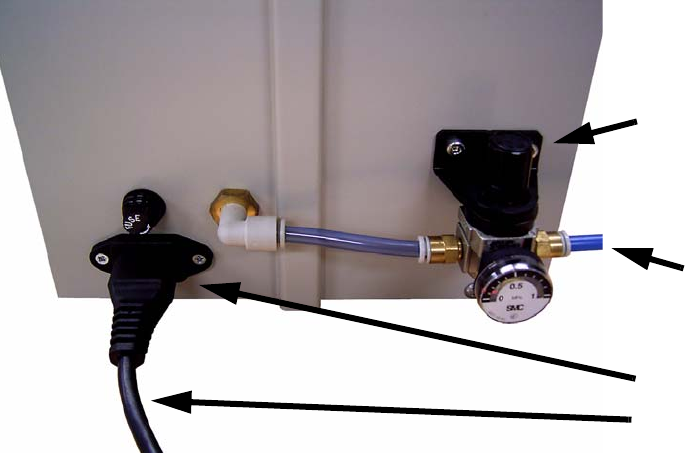

1
1
1 Netzschalter 6 Luftfilter
2 Starttaster 7 Pinolenaufnahme
3 Stopptaster 8 Führung zum Einsetzen der oberen Abdeckung
4 Wahlschalter (lang / kurz) 9 Arretierungsmagnet für obere Abdeckung
5 Obere Abdeckung 10 Summer
a
s
d
f
g
h
j
k
l
;
Installations- und Betriebsanleitung Pinolenreinigungsstation
Ausgabe 10/2007
10
1
1
1 Netzanschluss
2 Pneumatikschlauch
3 Druckluftregler
4 Düsenrohr
5 Sicherheitsschalter (Mikroschalter) obere Abdeckung
a
s
d
f
g
Installations- und Betriebsanleitung Pinolenreinigungsstation
Ausgabe 10/2007
11
1.8 Installation
: Verbinden Sie das Netzkabel an der Rückseite der Einheit mit dem Geräteanschluss und der
Steckdose (siehe unteres Foto).
: Verbinden Sie den Druckluftschlauch mit dem Eingang des Druckluftreglers und der Druckluft-
versorgung (siehe unteres Foto).
: Prüfen Sie den Druckluftregler und stellen Sie ihn auf 5 bar (0,5 MPa) ein.
: Sorgen Sie für eine saubere und trockene Druckluftversorgung. Setzen Sie Filter ein, wenn nö-
tig!
1
1
1
Versorgungskabel
Pneumatik-
schlauch
Netzanschluss
Druckluftregler
