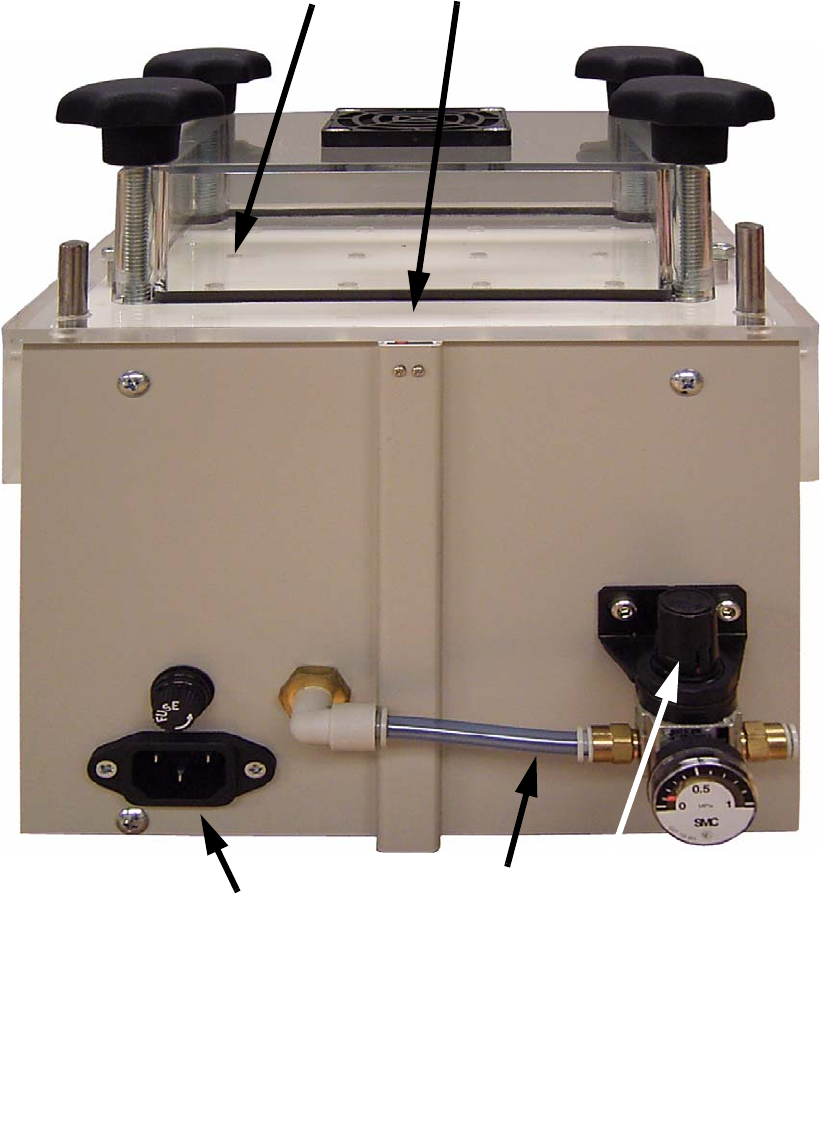

Installations- und Betriebsanleitung Pinolenreinigungsstation
Ausgabe 10/2007
8
1.5 Spezielle Sicherheitsinformationen
1
Lesen Sie diese Information vor Nutzung der Pinolenreinigungsstation. 1
1
1
Änderungen oder Modifikationen an der Pinolenreinigungsstation, die nicht ausdrücklich durch SI-
PLACE EA freigegeben wurden, können zum Ausschluss der Gewährleistung des Gerätes füh-
ren. 1
1.5.1 Produkt-Handling
– Setzen Sie Ihr Produkt nicht Flüssigkeiten oder Feuchtigkeit aus
(Feuchtigkeitsbereich: 30 bis 80 %)
– Setzen Sie Ihr Produkt nicht extrem hohen oder niedrigen Temperaturen aus
(Temperaturbereich: 15 bis 35 Grad)
– Bewahren Sie Ihr Produkt nicht an einem staubigen oder schmutzigen Ort auf.
1.6 Systemspezifikation
1
1
1
1
1
1
Abmessungen (LxBxH) 240 mm L × 225 mm B × 260 mm H
Gewicht 5,5 kg
Versorgungsspannung 100 V~ bis 240V~
Gesamtanschlusswert 7,5 W
Druckluft 5 - 7 bar (0,5 MPa ~ 0,7 MPa)
Unterstützte Pinolentypen Alle Pinolentypen des
6-Segment-Collect&Place-Kopfes und
12-Segment-Collect&Place-Kopfes
Betriebstemperaturbereich 15 - 35° C
Betriebsfeuchtigkeitsbereich 30 - 80%
Installations- und Betriebsanleitung Pinolenreinigungsstation
Ausgabe 10/2007
9

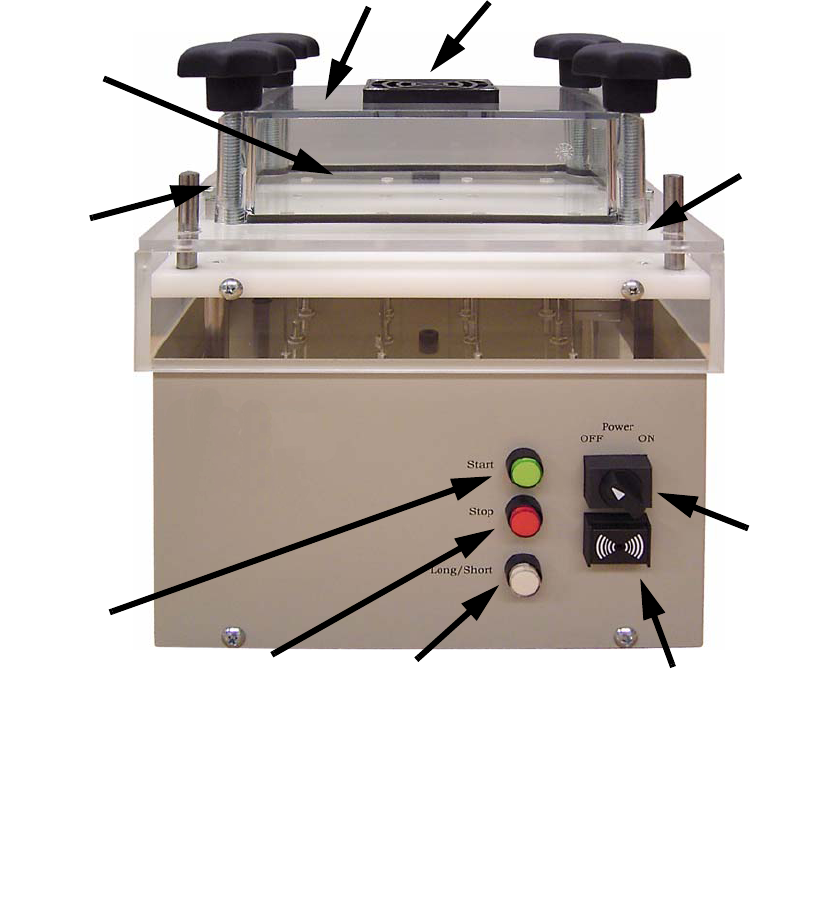

1.7 Systemkomponenten und -konfiguration
1
1
1 Netzschalter 6 Luftfilter
2 Starttaster 7 Pinolenaufnahme
3 Stopptaster 8 Führung zum Einsetzen der oberen Abdeckung
4 Wahlschalter (lang / kurz) 9 Arretierungsmagnet für obere Abdeckung
5 Obere Abdeckung 10 Summer
a
s
d
f
g
h
j
k
l
;
Installations- und Betriebsanleitung Pinolenreinigungsstation
Ausgabe 10/2007
10
1
1
1 Netzanschluss
2 Pneumatikschlauch
3 Druckluftregler
4 Düsenrohr
5 Sicherheitsschalter (Mikroschalter) obere Abdeckung
a
s
d
f
g
