4. 仕様
4-1 基本仕様
RX-8
搬送基準 手前基準のみ
対応言語 日本語、英語、中国語（簡体字、繁体字）のリアルタイム切替
基板搬送高さ
900mm （-10/+30）mm
950mm （-20/+15）mm
部品高さ P20 ノズルヘッド： 3mm
ヘッド仕様
Left Right
P20 ノズルヘッド P20 ノズルヘッド
部品認識方式 COM カメラ （反射照明）
部品サイズ P20 ノズルヘッド：0402～□5mm
搭載精度 P20 ±40μm *注 1
部品搭載数 最大 56 品種(RF08AS 使用時)
EN 仕様 対応
*注 1： Cpk≧1 以上の規定は 0603R のみとする。
6
4-2 設備仕様
4-2-1 電気仕様と環境条件
RX-8
供給電源
電圧
三相
AC 200V
（標準状態）
トランスオプション
三相
AC 220V / 240V / 380V / 400V / 415V
*
注
1
周波数
50/60Hz
皮相電力
2.1kVA
ピーク電流（AC200V）
42.3A
供給空気
空気圧 0.49±0.05 MPa ドライエア
最大空気消費量 20L/min(標準状態) *注 2
環境条件
動作時
温度 +10～+35℃
精度保証温度 +20～+25℃
湿度 30～70%RH (ただし、結露なきこと)
標高 1,000m 以下
輸送および保管
温度
-20
～
+65
℃
(24
時間を越えない短時間で
+70
℃まで
)
湿度 30～80%RH (ただし、結露なきこと)
騒音 73dB(A)以下 *注 3
汚染度
2 (IEC60664-1
準拠、一般電子基板実装ライン相当
)
過電圧カテゴリ Ⅲ（IEC60664-1 準拠） *注 4
*注 1： 電源ケーブルは付属なし
電源ケーブルの短絡などによる 1 次側配線事故保証はできませんので、ブレーカおよび電源ケーブルは責任を
もって選別お願い致します。電源ケーブルは各相 5.5mm
2
以上のケーブルをご使用いただきますようお願い致し
ます（供給電源電圧と電源ケーブルの長さによってケーブルの適合断面積が変わりますので注意してください）。
*注 2： 標準状態：温度 20℃、絶対圧力 0.1MPa(=100kPa=1bar)、相対湿度 65％の空気の状態。
必要供給空気量の算出は以下のとおりになります：
20 L/min（標準状態）の場合⇒ 20/0.926（係数）= 21.6L/min 以上の供給が必要。
*注 3： 次の条件で測定
• 機械前面より 1m 離れた床から 1.5m の高さ
• 通常想定される動作をさせながら、前面のカバーを閉じた状態
*注 4
： トランスオプション搭載時 （トランスオプション未搭載時は、過電圧カテゴリⅡになります）
ケーブル長(m)
導体断面積（
mm
2
）
200V
系
400V
系
20
未満
5.5
5.5
30
8.0
5.5
40
10.0
6.0
50
14.0
6.0
7

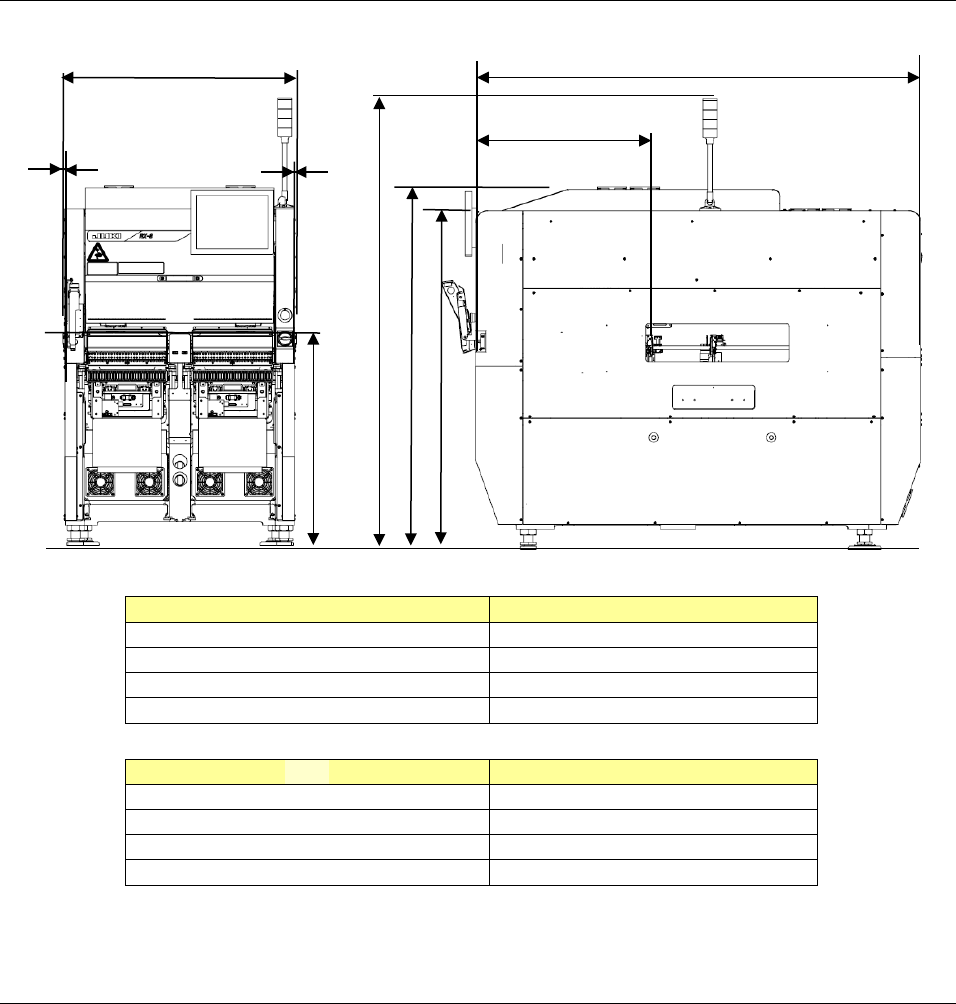

4-2-2 外形寸法
寸法 シングル搬送仕様
A
（搬送長さ）
998mm
C
（
LCD
含まない）
1,893mm
H
（搬送出量）
8mm
I(
カバー前面から基準側基板搬送路
)
750.5mm(
手前側
)
寸法
B
（床から搬送ベルト上面）
900mm
E
（床からカバー上面①）
1,440mm
F
（床からカバー上面②）
1,530mm
G
（床からシグナルライト上面）
1,916mm
最大突起物を除く。 ※1 寸法の公差は±5mm とする。
4-2-3 本体質量
1,810kg ＊オプション類は除く
H
C
H
A
B
G
F
I
E
