7. 制御系
7-1 制御
7-1-1 プログラムの保存
本装置は、本体内部の SSD に生産プログラムを保存します。
また、USB ポートを使用する事で外部記憶装置への保存も可能です。
7-1-2 生産プログラム容量
1 基板当たり最大回路数： マトリックス回路 1,200 回路
1 基板当たり最大実装点数： 10,000 点
最大部品データ数： マシンに搭載可能な最大品種数
最大吸着データ数： 同上
最大マーク登録数： BOC マーク 1,250 組
7-2 運転モード
生産には、次の 3 つの運転モードがあります。
•
通常
通常モードでの生産を行う。
•
試作
試作モードでの生産を行う。
•
パススルー
部品の搭載動作は行わずに、上流装置から下流装置への基板の搬送のみを行う。
28
8. インターフェース
8-1 電気的インターフェース
8-1-1 電気信号の種類と意味
RX-8 と上流側、下流側装置との電気信号の接続概念を「電気信号の接続概念図」に示します。
図の中で、RX-8 と上流装置との間①②、及び下流装置との間③④の電気信号を以下に示します。
a) 電気信号①は搬出要求入力信号（または、ボードアベイラブル・イン）と呼び、上流側装置からプリント
基板の搬出要求を受ける信号です。
b) 電気信号②は搬出許可出力信号（または、レディー・アウト）と呼び、上流側装置に対しプリント基板
を搬出させる信号です。
c) 電気信号③は搬出要求出力信号（または、ボードアベイラブル・アウト）と呼び、下流側装置に対しプリ
ント基板の搬出を要求する信号です。
d) 電気信号④は搬出許可入力信号（または、レディー・イン）と呼び、下流側装置からプリント基板の搬
出許可を受ける信号です。

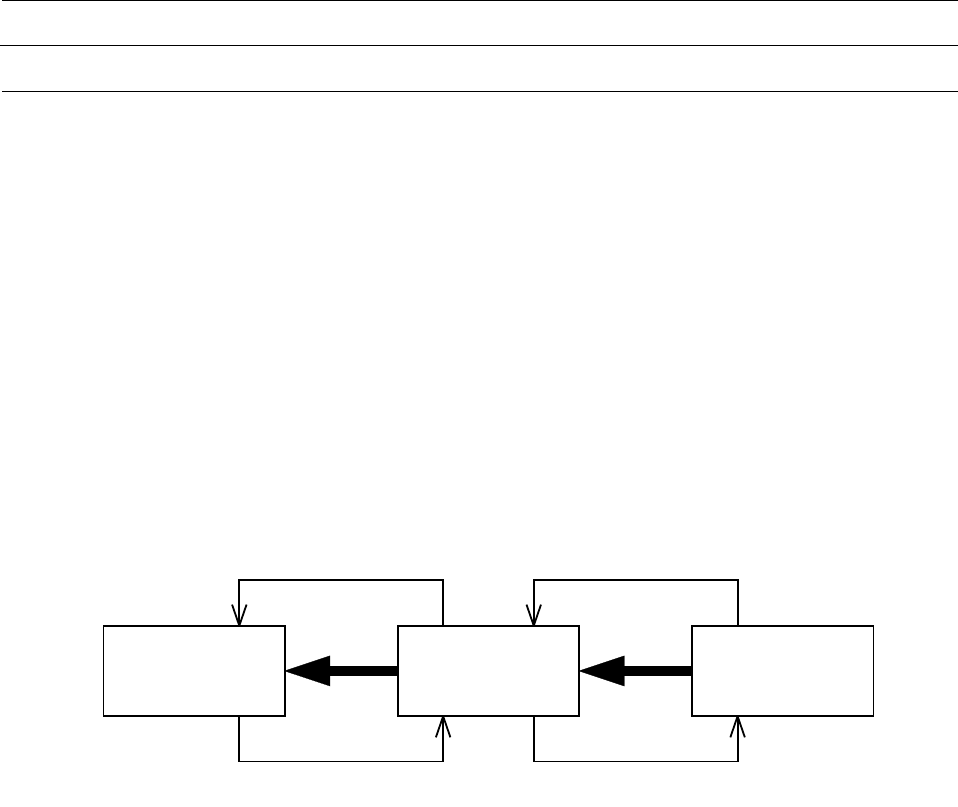

電気信号の接続概念図
下流側装置
③
①
②
④
マウンター
上流側装置
RX-8
下流側装置 上流側装置
29
8-2 入力および出力信号インターフェース
24
V
搬出要求入力信号
ピン番号：１（フロント側）
ピン番号：９（リア側）
搬出要求信号コモン
ピン番号：２（フロント側）
ピン番号：１０（リア側）
下流側装置
搬出許可出力信号
ピン番号：３（フロント側）
ピン番号：１１（リア側）
搬出許可信号コモン
ピン番号：４（フロント側）
ピン番号：１２（リア側）
24V
搬出許可入力信号
ピン番号：３（フロント側）
ピン番号：１１（リア側）
搬出許可信号コモン
ピン番号：４（フロント側）
ピン番号：１２（リア側）
搬出要求出力信号
ピン番号：１（フロント側）
ピン番号：９（リア側）
搬出要求信号コモン
ピン番号：２（フロント側）
ピン番号：１０（リア側）
マウンタ
上流側装置
図 信号インターフェースと接続ターミナル
8-2-1 接続ケーブル仕様
各接続する機種により下記ケーブルを使用ください。
仕様ケーブル表
RX-7/RX-7R/RX-6
(デュアルモード)
RX-7/RX-7R/RX-6
、
KE-
3020V 他
（シングルモード
/
搬送装置）
検査機
他
（デュアル搬送機
器）
RX-8 シングルモード 0、1、2
0：ジョイントケーブル（従来品 ：E9599705＊A0）
1：ジョイントケーブル 1（RX-7 標準付属/RX-7R オプション ：EZ184657712）
2：ジョイントケーブル 2（オプション ：EZ184660811）
8-3 データインターフェース
JaNetsインターフェースとしてLAN（10/100/1000BASE-T）を用意しました。
本体のインターフェースとしてUSB接続によるCD-ROMを使用できます。
（フロント2口USBを用意）
8-4 ユーティリティの接続
8-4-1 配管継手
本体側エア供給口に、日東工器製ハイカプラー(20PM)を装備しました。
工場側のワンタッチカプラーを付属しています。
日東工器㈱ 製 ハイカプラー 型式 20SH
