10 ノズルストック数 P20 ノズルヘッド 搭載： ノズル 20 本収納可能な ATC を 最大で 2 個セット可能 ＊標準で 1 個 / unit 、 OPTION 追加にて最大 2 個 / unit が セット可能 と な ります。
9

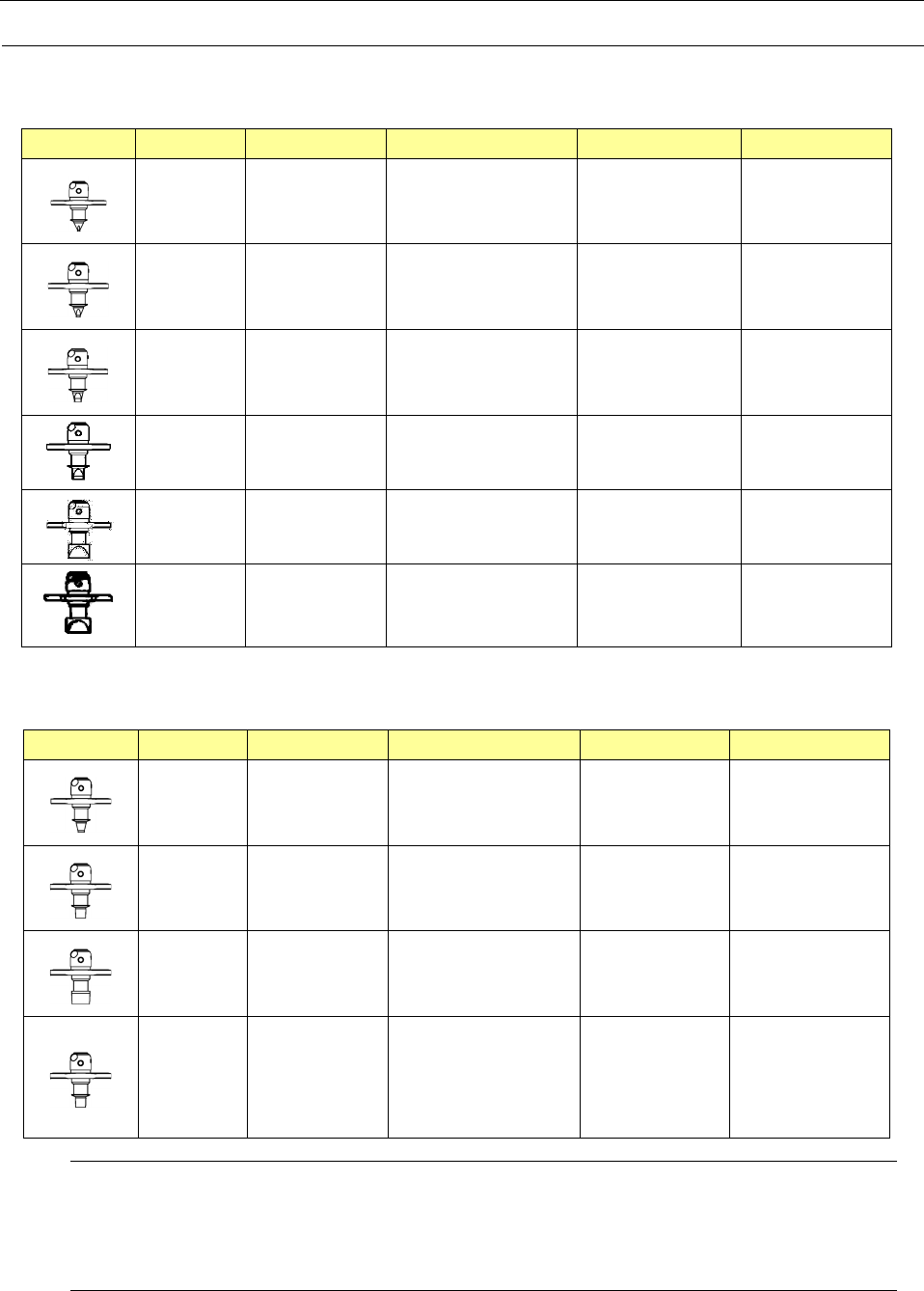

4-4 ノズル
4-4-1 P16/P16S/ P20 ノズルヘッド用ノズルの種類
反射方式角ノズル
形状
ノズル
ID
名称
ノズル外径
ノズル内径
対象部品
501 HF0402R(C)
0.4 mm
×
0.3 mm
（長方形）
0.08 mm
（
X
型）
0402
502 HF0603R(C)
0.6 mm
×
0.3 mm
（長方形）
0.2 mm
（
2
穴）
0603
503 HF1005R(C)
1.0 mm
×
0.5 mm
（長方形）
0.4 mm 1005
512 HF1608R
1.6mm × 0.8mm
（長方形）
0.7mm 1608
521
HF3008R
3.0mm × 0.8mm
（長方形）
1.6mm x0.4mm
（長穴）
LED
(
サイドビュー
)
等
524 HF3216R
3.2mm × 1.6mm
（長方形）
1.2mm 3216
反射方式丸ノズル
形状
ノズル
ID
名称
ノズル外径
ノズル内径
対象部品
506 HF10071(C) 1.0 mm 0.6 mm 1608～2012
507 HF12081 1.4 mm 1.0 mm
3216
508 HF25201 2.5 mm 2.0 mm
□
3mm~
□
5mm
511 HF12081(C) 1.4mm 1.0mm 2012-3216
ご注意
•
本機はノズル抜けの検出を行っています。
RX-7/RX-7R/RX-8
専用のノズルをお使いください。
•
RX-8(P20)
は、
RX-7(P16)/RX-7R(P16S)
用ノズルと共通です。
•
ノズルはヘッドへ直接手で取り付けないでください。取り付けられたノズルが識別できません。
•
0201,03015
専用ノズルに関しましては、営業窓口にお問い合わせください。
10
ノズルストック数
P20ノズルヘッド搭載：
ノズル 20 本収納可能な ATC を 最大で2 個セット可能
＊標準で1個/unit、OPTION追加にて最大2個/unitがセット可能となります。
11
4-5 対象部品
4-5-1 P20 ノズルヘッド
部品名
部品種別
部品サイズ
角チップ抵抗 角チップ部品/外形認識部品
0201(
注
1),03015(
注
1),0402
、
0603
、
○
1005､1608､2012､3216､3225、5025 ○
6432 -
ネットワーク抵抗
（
SOP,SOJ,PLCC
ﾀｲﾌﾟを除く）
ネットワーク抵抗/外形認識部品 □5mm 以下、高さ 3mm 以下 ○
メルフ抵抗 メルフ/外形認識部品 1.6×φ1.0､2.0×φ1.25､3.5×φ1.4､ ○
積層セラミックコンデンサ 角チップ部品/外形認識部品
0402、0603 ○
1005､1608､2012、3216､3225 ○
4532 ○
タンタルチップコンデンサ 角チップ部品/外形認識部品
3216､3528 ○
6032､7343 -
アルミ電解コンデンサ アルミ電解コンデンサ -
GaAsＦＥＴ GaAsＦＥＴ □5mm 以下、高さ 3mm 以下 ○
チップフィルムコンデンサ 角チップ部品/外形認識部品 □5mm 以下、高さ 3mm 以下 ○
可変トリマコンデンサ
チップポテンショメータ､トリマ
外形認識部品 □5mm 以下、高さ 3mm 以下 ○
チップフェライトビーズ メルフ/外形認識部品 1005､1608､2012､3216､3225 型円筒 ○
チップインダクタ 角チップ部品/外形認識部品 1005､1608､2012､2520、3216､3225 ○
SOT SOT □5mm 以下、高さ 3mm 以下 ○
SOP、TSOP、HSOP SOP、TSOP、HSOP -
SOJ SOJ -
PLCC PLCC -
QFP、BQFP、QFN QFP、BQFP、QFN -
BGA BGA 0.25mm ボール径、0.4mm ピッチ以上 ○
FBGA FBGA -
注１）0201,03015 用ノズルに関しましては、営業窓口までお問い合わせください。
注２）□5mm、厚み 3mm 以下のリード/BGA 部品は、対象となります。
