3 Einbau

3.1 Übersicht Transport SX1/SX2 V2

Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V2 Thick Board Option Option Dicke Leiterplatte

02/2019

3 Einbau

VORSICHT

Keine falschen Schrauben lockern oder entfernen

Für alle Arbeiten am Transport gilt:

► Achten Sie darauf keine außer den explizit bezeichneten Schrauben zu lockern oder

entfernen. Die Transportwange kann ansonsten irreparabel verstellt oder beschädigt

werden.

HINWEIS

Einzel- und Doppeltransport

Der Einbau wird am Beispiel des Doppeltransports beschrieben. Der Einbau am Einfach-

transport erfolgt analog. Auf relevante Unterschiede wird explizit hingewiesen.

3.1 Übersicht Transport SX1/SX2 V2

Je nach Konfiguration ist Ihr Bestückautomat mit einem Einfach- oder Doppeltransport ausgestattet.

3.1.1 Einfachtransport

Abb.5: Einfachtransport

1. Eingabebereich

2. Bestückbereich

3. Breitenverstellung

4. Ausgabebereich

5. Transportsteuerung TSP420

(unter der Abdeckung)

6. Hubtisch

7. Sensorleiste (an der Transportwange)

3.1.2 Doppeltransport

Abb.6: Doppeltransport

1. Eingabebereich

2. Breitenverstellung im Eingabebereich

3. Bestückbereich

4. Hubtisch

5. Breitenverstellung im Ausgabebereich

6. Ausgabebereich

7. Sensorleiste (an der Transportwange)

8. 2x Transportsteuerung TSP420

(unter den Abdeckungen)

9. Transportspur 1

10. Transportspur 2

Der Doppeltransport besitzt zwei Transportspuren. Bei der Standardausführung ist die feste Trans-

portwange von jeder Transportspur auf der rechten Seite.

3 Einbau

3.1 Übersicht Transport SX1/SX2 V2

20 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V2 Thick Board Option Option Dicke Leiterplatte

02/2019

3.1.3 Breitenverstellung

Abb.7: Breitenverstellung Einfachtransport

1. Kugelspindel

2. Zahnriemen der Breitenverstellung

3. Antriebseinheit der Breitenverstellung

Abb.8: Breitenverstellung Doppeltransport

1. Verstelleinheit

2. Kugelspindel

3. Zahnriemen der Breitenverstellung

4. Antriebseinheit der Breitenverstellung

Funktionsbeschreibung

Die Breitenverstellung erfolgt motorisch über Programmvorgabe. Beim Doppeltransport sind dabei

unterschiedliche Breiten für die beiden Transportspuren möglich. Die Breitenverstellung erfolgt mit-

tels eines Motors mit eigenem Messsystem, so dass die Einstellung der neuen LP-Breite unabhän-

gig von anderen Maschinenkomponenten (z.B. Y-Portal) erfolgen kann.

Die Verstellung der LP-Breite erfolgt über zwei Verstelleinheiten die im Ein- und Ausgabebereich

montiert sind. Die Verstelleinheiten werden durch Kugelrollspindeln und einen Zahnriemen vom

Antriebsmotor synchron hin- und herbewegt.

Beim Doppeltransport wird durch Ausfahren von Fixierstiften die Klemmung der Seitenwange

gelöst. Dabei wird gleichzeitig die Seitenwange auf der Verstelleinheit fixiert. Nach dem Erreichen

der neuen LP-Breite fahren die beiden Fixierstifte wieder ein. Die Seitenwange ist danach wieder

geklemmt.

Beim Einfachtransport wird die bewegliche Wange direkt durch die beiden Kugelspindeln der Ver-

stelleinheiten bewegt.

3 Einbau

3.2 Vorbereitende Arbeiten

Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V2 Thick Board Option Option Dicke Leiterplatte

02/2019

3.2 Vorbereitende Arbeiten

► Fahren Sie die Transportwangen mit der Software in eine geeignete Arbeitsposition. Wir emp-

fehlen dafür folgende Einstellung:

Stellen Sie die beiden äußeren Wangen ganz nach außen auf 281mm (Dual) und die Spur-

breite auf 160mm. Die Transportwangen sind dann in etwa gleichmäßig über den Transport

verteilt und gut zugänglich.

Alternativ können Sie beim Doppeltransport auch die Klemmung der Transportwagen lösen.

Lesen Sie dazu die Serviceanleitung Ihrer Maschine.

► Fahren Sie den BE-Wagen aus der Maschine.

► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern

Sie die Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt 1.2 "Was vor

Beginn der Arbeiten zu tun ist..." [}11].

3.3 Transport absenken

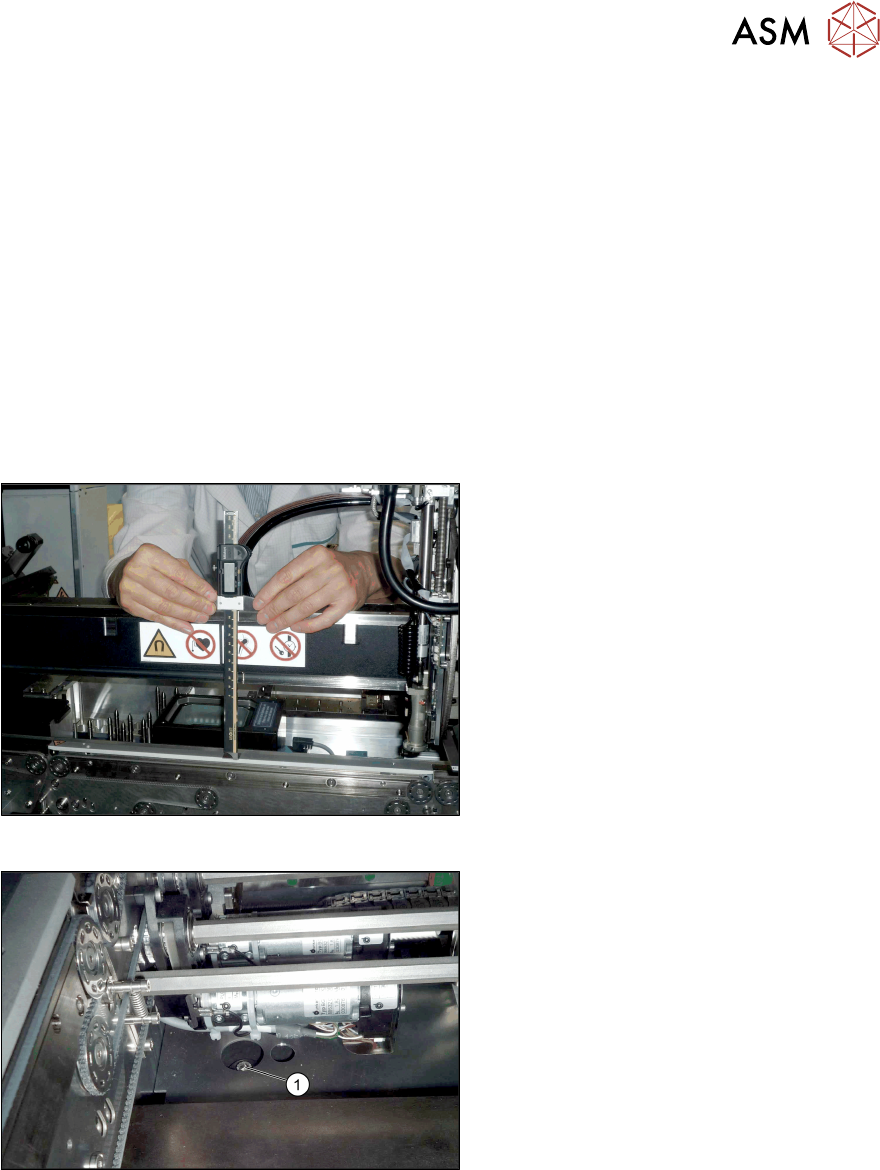

Abb.9: Transporthöhe kontrollieren

► Schieben Sie ein Portal über den

Transport.

► Kontrollieren Sie die Höhe des Trans-

ports.

Messen Sie dazu mit dem Tiefenmes-

schieber den Abstand von der Ober-

kante des Portals bis zu den Klemm-

leisten und Riemenführungen.

Führen Sie diese Messung an den vier

Ecken des Transports und auf die Mitte

der Klemmleisten durch.

Bei SIPLACE SX1/SX2 V2-Maschinen

beträgt dieser Abstand 176+/‑0,2mm

(siehe auch 4.1 "Messproto-

koll" [}29]).

Abb.10: Befestigungsschraube

► Entfernen Sie die vier Befestigungs-

schrauben(1) des Transports

(Inbus6). Nehmen Sie die Schrauben

zusammen mit den Beilagscheiben her-

aus.

Dazu müssen Sie ggf. die Hubtischplat-

ten demontieren. Lesen Sie dazu die

Serviceanleitung Ihrer Maschine.

Diese Befestigungsschrauben werden beim

Einbau durch längere ersetzt.

Unter den Befestigungsschrauben befinden

sich die Einstellschrauben (Inbus10) für die

Höhe des Transports.
