3 Einbau
3.3 Transport absenken
22 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V2 Thick Board Option Option Dicke Leiterplatte
02/2019

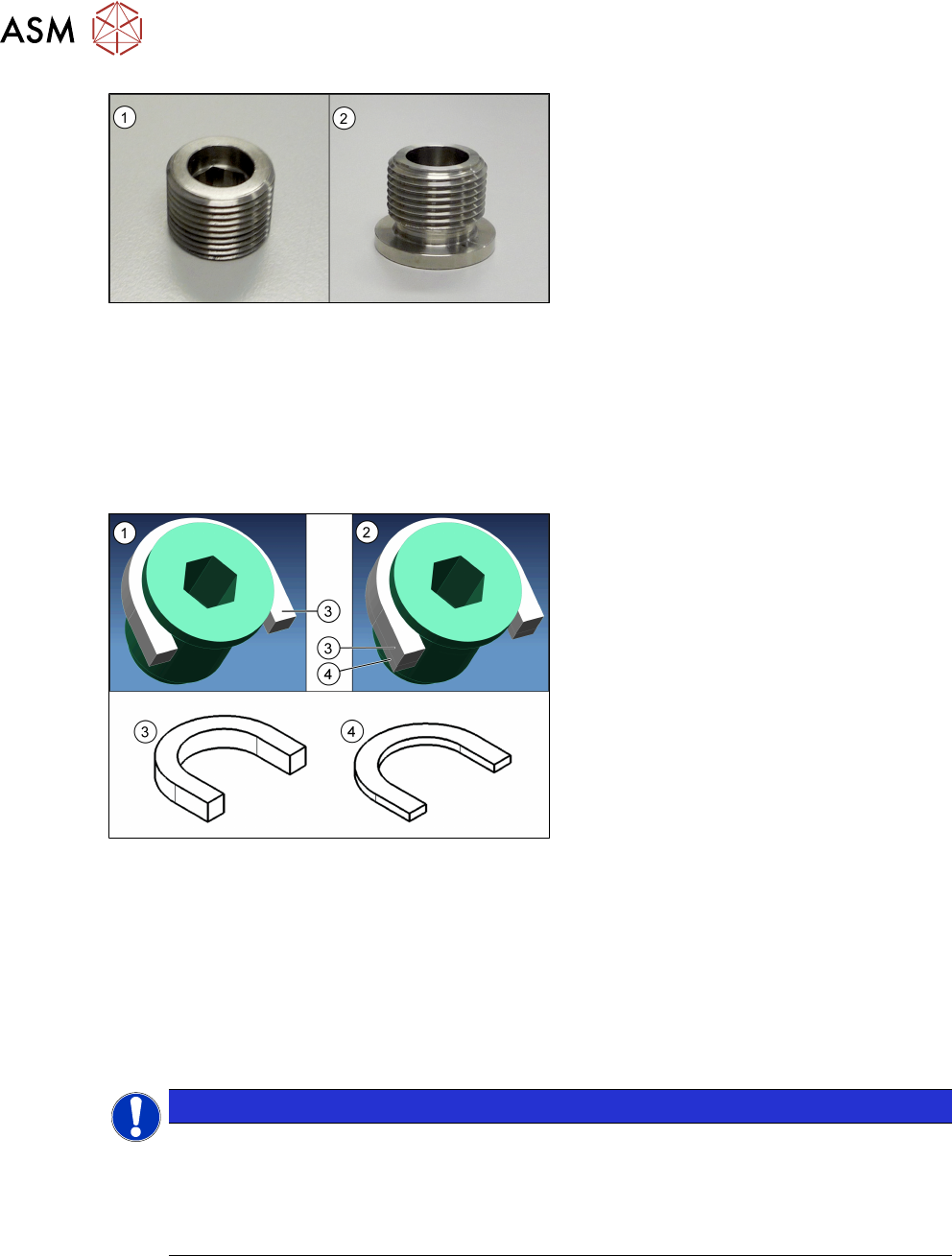

Abb.11: Einstellschrauben
Je nach Version Ihres Transports sind unter-
schiedliche Einstellschrauben verbaut. Sind
Madeneinstellschrauben ohne Kragen(1)
verbaut, dann müssen diese durch Einstell-
schrauben mit Kragen [03104139‑xx](2)
ersetzt werden.
Gehen Sie dazu wie folgt vor:
► Drehen Sie alle vier Einstellschrauben gleichmäßig um je eine Umdrehung nach oben. Wie-
derholen Sie dies bis der Transport überall auf dem Maschinenrahmen aufliegt.
► Entfernen Sie nun die alten Einstellschrauben.
► Setzen Sie die neuen Einstellschrauben zunächst nur locker ein.
Säubern Sie vor dem Einsetzen der Schrauben deren Umgebung. Auch geringe Verunreini-
gungen können die Transporthöhe beeinflussen.
Abb.12: Madenschraube mit Abstandsplatten
1. Madenschraube mit Kragen und mit
einer Abstandsplatte (5mm) für Stan-
dardhöhe
2. Madenschraube mit Kragen und mit
zwei Abstandsplatten (5mm und
2mm) für die Option "Dicke Leiterplat-
te"
3. Hufeisenförmige Abstandsplatte 5mm
[03104924‑xx] (bei Standard und bei
Option "Dicke Leiterplatte")
4. Hufeisenförmige Abstandsplatte 2mm
[03104937‑xx] (nur bei Option "Dicke
Leiterplatte")
► Legen Sie unter den Kragen aller Einstellschrauben je eine hufeisenförmige 5mm-Abstands-
platte (Standardhöhe) und zusätzlich eine hufeisenförmige 2mm-Abstandsplatte (fürOption
"Dicke Leiterplatte").
Drehen Sie alle Einstellschrauben zunächst nur soweit nach unten, bis diese gerade eben die
Abstandsplatten festklemmen, aber die Transporthöhe noch nicht verändern.
► Drehen Sie nun alle Einstellschrauben um eine Umdrehung weiter, so dass der Transport an
allen Punkten gleichmäßig angehoben wird.
Wiederholen Sie dies so lange bis die Einstellschrauben fest sind.
HINWEIS
Drehrichtung
► Drehen Sie die Einstellschrauben im Uhrzeigersinn um den Transport nach oben zu
bewegen.
► Drehen Sie die Einstellschrauben gegen den Uhrzeigersinn um den Transport nach
unten zu bewegen.
3 Einbau
3.3 Transport absenken
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V2 Thick Board Option Option Dicke Leiterplatte
02/2019
23

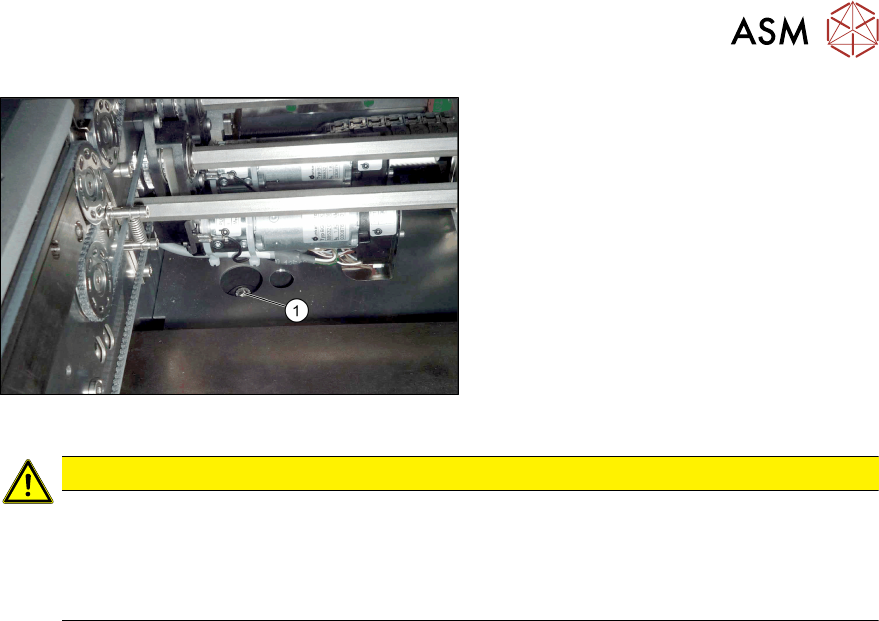

Abb.13: Befestigungsschraube
► Setzen Sie die neuen längeren
Befestigungsschrauben(1) inkl. der
alten Beilagscheiben wieder ein und
ziehen Sie diese fest.
Säubern Sie vor dem Einsetzen der
Schrauben deren Umgebung. Auch
geringe Verunreinigungen können die
Transporthöhe beeinflussen.
VORSICHT
Alles eingebaut?
► Vergewissern Sie sich dass alle acht U-förmigen Abstandsplatten eingebaut sind
(4x 2mm und 4x5mm).
Andernfalls kann die Maschine aufgrund eines zu hohen Transports beschädigt
werden.
3 Einbau
3.4 Umbau des Klemmblechs
24 Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 V2 Thick Board Option Option Dicke Leiterplatte
02/2019
3.4 Umbau des Klemmblechs
Übersicht
Abb.14: Übersicht Klemmblech
1 Befestigungsschrauben (8x) des Klemmblechs 2 Transportriemen
3 Klemmblech 4 Federn (2x)
T Transportrichtung
Umbau
Abb.15: Umbau des Klemmblechs
1 Klemmblech vor dem Umbau, ohne die
Option "Dicke Leiterplatte"
2 Klemmblech nach dem Umbau, mit der
Option "Dicke Leiterplatte"
3 Halteschraube für Gleitscheibe 4 Schraube mit Hülse (Führung)
T Transportrichtung
